在火箭发动机、姿控系统、空间站舱体等航天关键部位，金属密封圈承担着隔绝超低温推进剂、维持舱压、防止宇宙粒子侵入的重任。其性能直接关乎任务成败与航天员安全，需在-269℃液氦至3000℃火焰、强辐照、微重力及高频振动等极限工况下实现终身免维护密封。本文从材料体系、结构力学、空间验证及前沿趋势四维度，深度剖析航天金属密封圈的技术壁垒与应用突破。
| 工况维度 | 典型参数 | 传统密封失效模式 |
|---|---|---|
| 温度交变 | 液氧储箱：-183℃ → 燃烧室：3000℃ | 材料脆裂/高温蠕变 |
| 压力冲击 | 姿控阀门：0→35MPa/10ms | 密封界面微滑移泄漏 |
| 空间辐照 | 地球同步轨道：10⁶ rad(Si)/年 | 聚合物老化、金属氢脆 |
| 介质腐蚀 | NTO/MMH推进剂（强氧化+还原） | 晶间腐蚀穿孔 |
| 航天级密封核心指标： |
泄漏率：≤1×10⁻⁹ mbar·L/s（氦检，NASA-STD-5012）
寿命：＞15年（同步卫星）或单次任务＞1000次循环（火箭）
重量：比传统密封减重50%以上
| 合金 | 低温韧性(DBTT) | 高温强度(MPa/800℃) | 抗辐照性能(dpa) | 典型应用 |
|---|---|---|---|---|
| Inconel 718 | -196℃ (＞100J) | 620 | 5 | 液氢涡轮泵密封 |
| Ti-3Al-2.5V | -269℃ (无脆变) | 480(400℃) | 20 | 空间站氧气管路 |
| Haynes 242 | -253℃ (＞80J) | 550 | 15 | NTO/MMH阀门密封 |
| 钼铼合金(Mo-47Re) | -269℃ (塑性良好) | 420(2000℃) | ＞100 | 火箭喷管调节环 |
| 铌合金(Nb-1Zr) | -269℃ (δ＞25%) | 220(1200℃) | 50 | 核热推进堆芯密封 |
*注：DBTT（韧脆转变温度），dpa（原子位移损伤）
固体润滑层：
金镀层（Au）：厚度0.5~2μm，摩擦系数0.1（真空防冷焊）
二硫化钼（MoS₂）：辐照稳定型（掺Sb₂O₃），耐350℃高温
抗氧阻隔层：
离子镀铝（Al）：抗NTO氧化腐蚀，寿命提升10倍
ZrO₂/Y₂O₃热障涂层：激光熔覆，耐受3000℃燃气冲刷

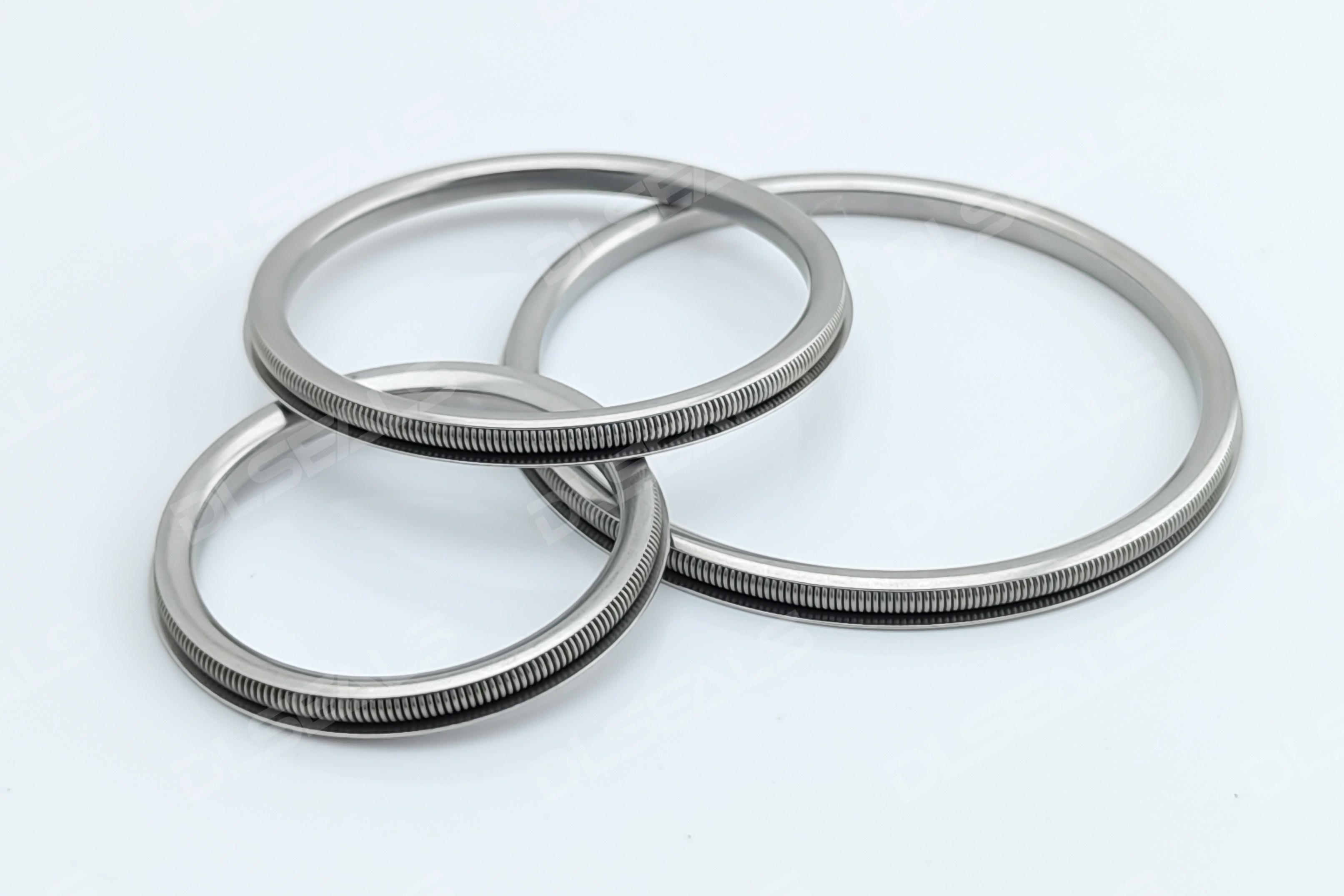

| 类型 | 密封机理 | 极限工况 | 应用场景 |
|---|---|---|---|
| 金属C形环 | 双拱梁弹性自紧 | 3000MPa/650℃ | 火箭发动机法兰 |
| 金属O形圈 | 空心充氦/实心塑性变形 | 1500MPa/1000℃ | 舱体对接机构 |
| 焊接金属波纹管 | 多层薄壁变形补偿 | 35MPa/400℃ | 姿控阀杆密封 |
| 刀口密封 | 线接触+超高比压 | 200MPa/-269℃ | 液氢储罐 |
阿耳忒弥斯登月舱密封环：
结构：Inconel 718 C形环 + Au/MoS₂梯度涂层
突破：-183℃液氧环境下启动力矩＜5N·m（传统＞30N·m）
詹姆斯·韦伯望远镜冷却系统：
结构：Ti-3Al-2.5V波纹管 + 激光织构微槽（储润滑脂）
性能：7K深冷环境，泄漏率＜5×10⁻¹¹ mbar·L/s
| 试验类型 | 标准依据 | 条件 | 合格判据 |
|---|---|---|---|
| 热真空循环 | ESA ECSS-Q-ST-70-04 | -196℃~150℃, 10⁻⁶ Pa, 50次循环 | 泄漏率变化＜10% |
| 振动疲劳 | NASA-STD-7003 | 20~2000Hz随机振动, 20Grms, 3轴向 | 结构无裂纹, 密封功能完好 |
| 辐照老化 | ASTM E521 | 质子辐照(5MeV, 10¹⁵ p/cm²) | 拉伸强度保留率＞85% |
| 推进剂兼容 | MIL-STD-1522A | NTO/MMH浸泡(70℃×30天) | 质量损失＜1mg/cm² |
微泄漏监测：
四极质谱仪（QMS）：检出限10⁻¹³ mbar·L/s（如Pfeiffer PrismaPro）
氦漏孔自动扫描机器人：定位精度0.1mm（ESA专用）

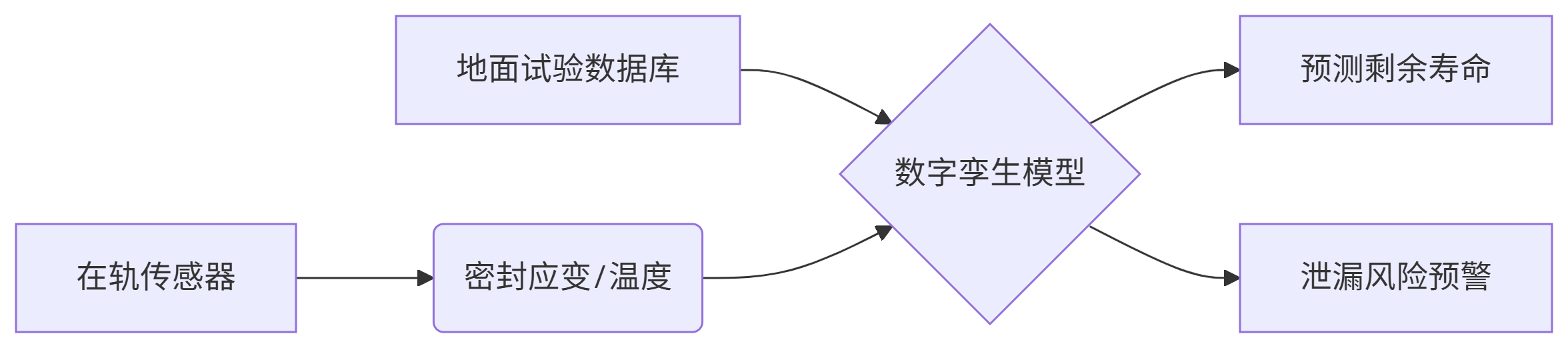

在轨健康诊断：
嵌入式FBG光纤传感器：实时监测密封应变（如国际空间站舱门密封）
挑战：-162℃液氧/ -161℃甲烷交替，燃烧室压力300bar
方案：Haynes 242金属C形环 + 激光表面织构化
成果：重复使用50次后泄漏率仍＜1×10⁻⁹ mbar·L/s
挑战：10⁻⁶ Pa真空，±0.5mm对接偏差，15年寿命
方案：双层充氦金属O形圈（主密封+备份）
数据：16年运行零泄漏，压降＜0.1Pa/天
挑战：钚-238衰变热（1100℃），抗陨石微撞击
方案：铌合金刀口密封 + ZrO₂热障涂层
验证：旅行者号持续工作45年（距地球220亿公里）
形状记忆合金密封环：NiTiNb材料在-100℃压缩，室温自恢复补偿磨损
自修复涂层：微胶囊化液态金属（GaInSn），裂纹处流动愈合
拓扑优化轻量化：点阵结构金属密封圈（减重40%，刚度不变）
梯度材料打印：接触区高硬度陶瓷/基体高韧性合金（如LPBF成型WC-Inconel）
从阿波罗登月的金属O形圈到韦伯望远镜的深冷密封，航天金属密封技术的进化史是一部材料基因解码、结构拓扑创新与极致验证的史诗：
在材料层面：通过铌合金的极低温延展性、Mo-Re合金的抗辐照能力，突破传统金属的相变枷锁；
在结构层面：C形环的双拱梁弹性设计将密封比压提升至3000MPa，超越材料本身强度极限；
在验证层面：10⁻¹³ mbar·L/s的氦检精度相当于在足球场探测单个氦原子逸出。
未来，随着核热推进、月球基地、火星移民等计划的推进，密封圈将面临更极端挑战——抗月尘磨损、耐火星盐雾、适应核反应堆中子嬗变。
