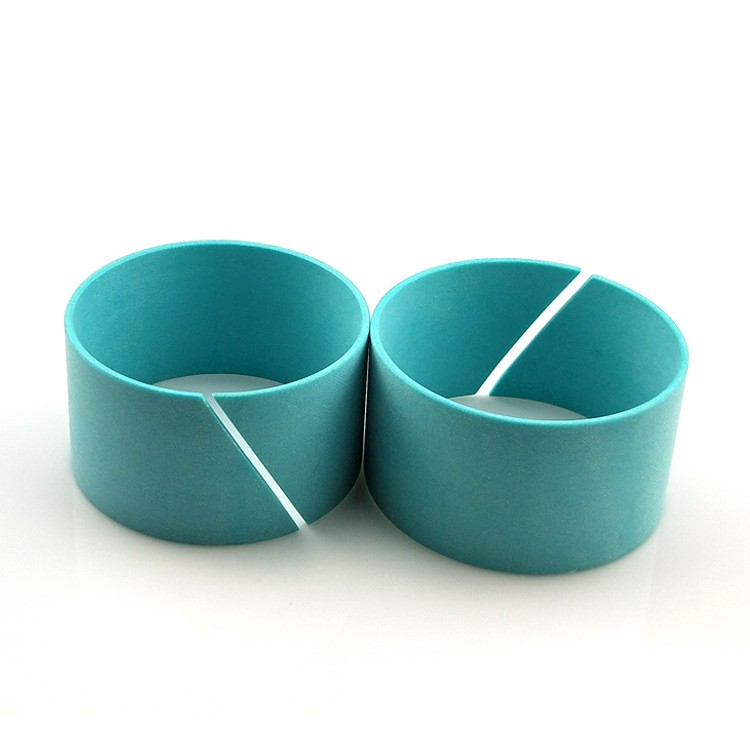

导向带作为液压缸核心支撑元件，其性能直接影响设备可靠性。本文基于材料力学与摩擦学原理，解析工程塑料导向带如何解决金属导向套的失效顽疾，并通过工业案例验证其全生命周期经济性。
| 失效模式 | 占比 | 根本原因 |
|---|---|---|
| 粘着磨损 | 42% | 润滑油膜破裂导致金属粘连 |
| 腐蚀失效 | 31% | 水汽/酸雾侵入配合间隙 |
| 疲劳剥落 | 19% | 交变载荷下微裂纹扩展 |
| 磨粒划伤 | 8% | 油液污染颗粒嵌入 |
| 性能参数 | 改性PTFE | 聚甲醛(POM) | 纤维增强TPV |
|---|---|---|---|
| 极限PV值(MPa·m/s) | 0.8 | 1.2 | 3.5 |
| 热膨胀系数(10⁻⁶/K) | 120 | 85 | 45 |
| 吸水率(24h) | <0.01% | 0.25% | 0.02% |
| 耐化学性 | 耐强酸强碱 | 不耐卤代烃 | 耐pH3-11介质 |
注：增强TPV指埃克森美孚Santoprene™ 8231系列（40%玻璃纤维填充）
| 指标 | 青铜导向套 | 玻纤增强TPV | 改善幅度 |
|---|---|---|---|
| 年均更换次数 | 3.8次 | 0.4次 | 89.5% |
| 系统能耗(kWh/年) | 31,200 | 26,500 | 15.1% |
| 泄漏故障率 | 17% | <1% | 94% |
| 工况特征 | 推荐材料 | 设计准则 |
|---|---|---|
| 高频振动（＞25Hz） | 碳纤增强PEEK | 宽度≥15mm+端面挡圈 |
| 重载冲击（＞10MPa） | 玻纤增强TPV | 过盈量取上限（0.3%D） |
| 化工作业环境 | 全氟醚橡胶 | 增加防腐蚀密封唇 |
| 食品医药应用 | FDA级PTFE | 表面粗糙度Ra≤0.2μm |
表面预处理
润滑管理规范
结语：工程塑料导向带通过材料复合与结构创新，突破金属材料的技术瓶颈。工业实践证明，其可使液压系统可靠性提升90%以上，全生命周期成本降低40%-60%，正在重塑流体动力系统的价值标准。
