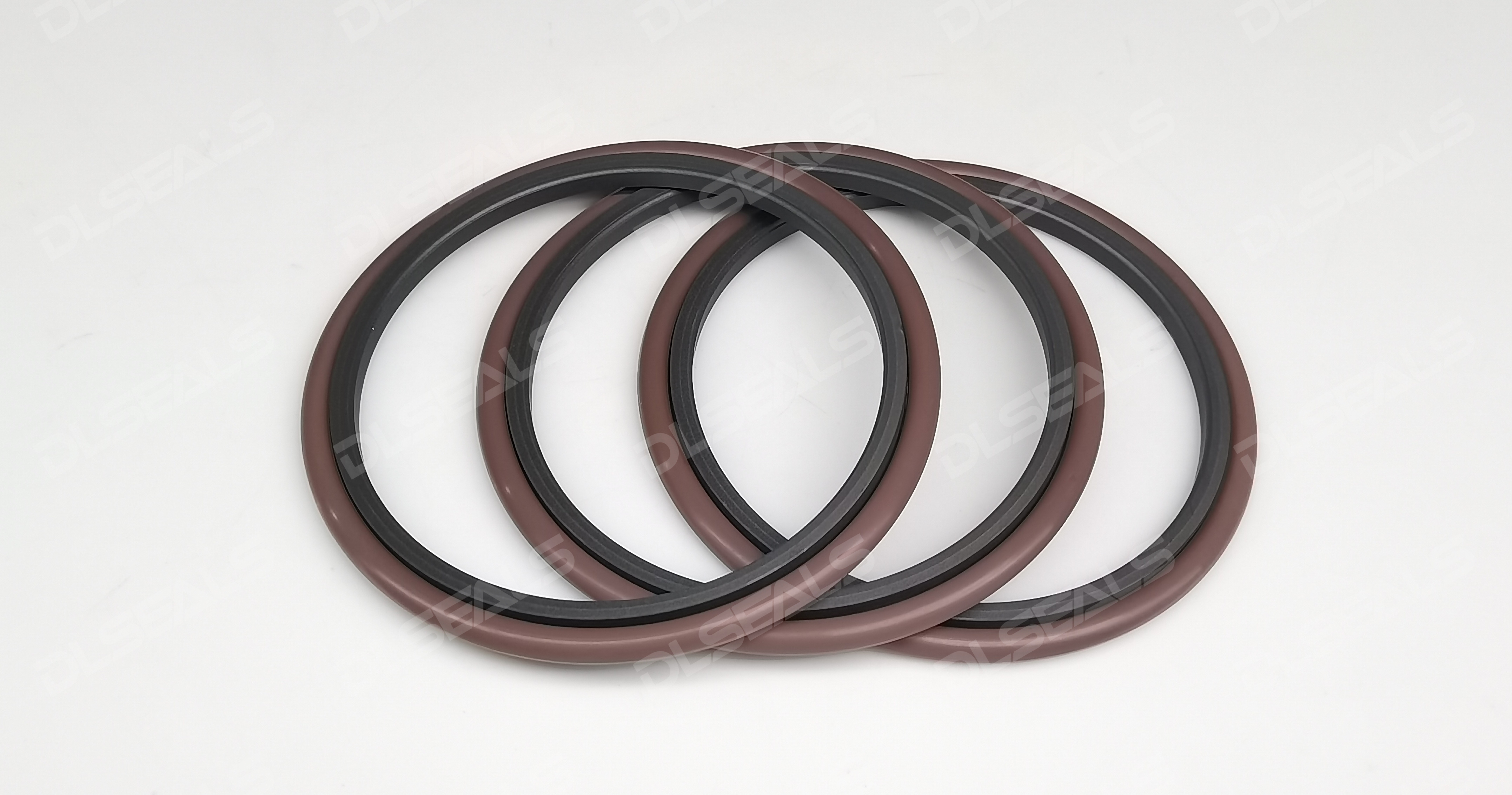

在液压和气动系统中，密封件是确保系统高效运行的关键组件。其中，格莱圈（Glyd Ring）和斯特封（Stepseal）作为常见的组合密封件，被广泛应用于活塞和活塞杆的密封。两者虽然在材料和基本结构上相似，但其设计原理、密封方式和应用场景存在显著差异。正确区分并选择合适的密封件，能够有效提高系统的密封性能、降低摩擦和延长使用寿命。本文将从定义、结构、性能参数、应用以及区分方法等方面进行详细阐述，帮助工程师和技术人员更好地理解和应用这两种密封件。

格莱圈的定义与特点

格莱圈是一种双作用密封件，主要由高耐磨聚四氟乙烯（PTFE）复合材料制成的矩形截面滑环和一个O型橡胶密封圈组成。O型圈作为预加载元件，提供足够的密封力和对滑环磨损的补偿作用。这种设计使得格莱圈适用于液压缸的活塞密封，能够实现双向密封，即同时承受来自两个方向的压力。

结构特点

• 滑环：矩形截面，通常位于内侧（对于活塞密封），由PTFE材料制成，具有低摩擦和耐磨特性。
• O型圈：位于外侧，提供动态密封力和补偿。
• 安装位置：一般安装在活塞上，与导向支撑环配套使用。对于缸径小于40mm的规格，建议采用分体沟槽设计。

性能参数

• 工作压力：0-40MPa，最高可达60MPa。
• 往复速度：≤5m/s（典型值，根据来源略有差异）。
• 温度范围：-35℃至+200℃（取决于O型圈材料，如NBR或FKM）。
• 适用介质：液压油、蒸汽、水、乳化液等。

格莱圈的优势在于摩擦力低、无爬行现象、启动力小、耐高压，适用于要求双向密封的场合。

斯特封的定义与特点

斯特封是一种单作用密封件，由阶梯形状的PTFE滑环和O型橡胶密封圈组合而成。O型圈提供密封力和对滑环磨损的补偿，适用于液压缸的活塞杆密封，仅能密封一个方向的压力。

结构特点

• 滑环：阶梯截面，通常位于外侧（对于活塞杆密封），由PTFE材料制成。
• O型圈：位于内侧，提供密封补偿。
• 安装位置：一般安装在活塞杆上，作为单向密封。

性能参数

• 工作压力：0-40MPa，最高可达60MPa。
• 往复速度：≤15m/s（在某些高端设计中可更高）。
• 温度范围：-45℃至+200℃（取决于O型圈材料）。
• 适用介质：类似格莱圈，包括液压油等。

斯特封的特点包括良好的导热性、抗挤出性、耐磨性和低摩擦，适用于高压、高速的单向密封环境，如工业车辆和工程机械。

格莱圈与斯特封的区分方法

虽然两者均为PTFE与O型圈的组合密封件，但可以通过以下几个方面进行区分：

1. 密封作用方式：
   • 格莱圈为双作用密封，能承受双向压力，适用于活塞的双向运动。
   • 斯特封为单作用密封，仅密封单向压力，适用于活塞杆的单向密封。
2. 结构外观：
   • 格莱圈的滑环呈矩形截面，O型圈通常在外圈。
   • 斯特封的滑环呈阶梯截面，O型圈通常在内圈。
3. 安装位置：
   • 格莱圈多用于活塞密封（外圈密封）。
   • 斯特封多用于活塞杆密封（内圈密封）。
4. 性能差异：
   • 斯特封在往复速度上可能更高（≤15m/s vs. 格莱圈的≤5m/s），但格莱圈在双向密封上更灵活。
   • 两者在压力和温度范围上相似，但具体取决于材料配方。
5. 应用场景：
   • 格莱圈：适用于需要双向密封的液压缸活塞，如注塑机、压力机。
   • 斯特封：适用于单向密封的活塞杆，如农业机械、起重机。

在实际区分时，可通过观察截面形状（矩形 vs. 阶梯）和O型圈位置（外 vs. 内）快速判断。如果条件允许，还可参考制造商的技术手册或进行压力测试验证密封方向。

结论

格莱圈和斯特封作为液压密封领域的核心组件，其区别主要体现在密封作用、结构设计和应用定位上。工程师在选择时，应根据系统的压力方向、运动类型和环境条件进行评估。例如，在双向高压环境中优先考虑格莱圈，而在高速单向杆密封中则选用斯特封。正确区分和应用这些密封件，不仅能优化系统性能，还能减少维护成本。未来，随着材料科学的进步，这两种密封件的性能边界将继续扩展，为工业应用提供更多可能性。
