金属密封垫片都有哪些类型?

广东德龙密封科技有限公司 2023-10-25

非金属密封垫片(柔性石墨除外)的耐热性和高压性能不如金属材料。因此,为了解决高温高压设备的密封问题,制定了金属复合密封垫片。

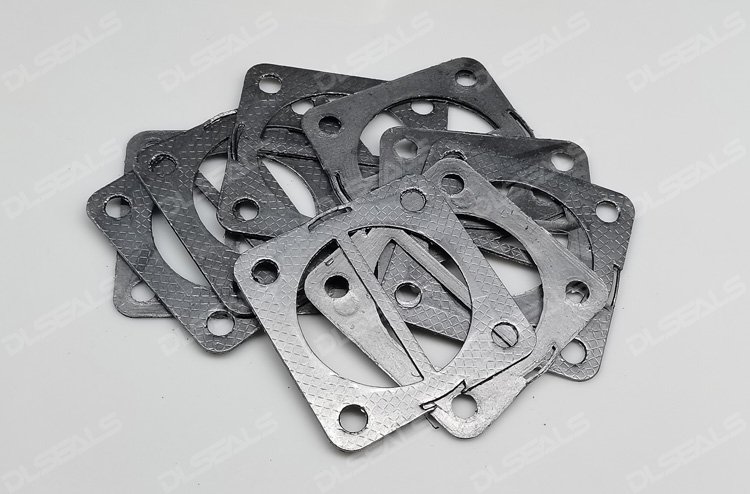

石墨垫片

一、金属包装密封垫片

密封垫以非金属材料为芯板,表面覆盖厚度为0.25~0.5mm的金属板。根据包装情况,可分为全包装密封垫、半包装密封垫、波形包装密封垫、两层包装密封垫等。

选择金属板结合材料的弹性、耐热性和耐腐蚀性。主要有铜镀锌钢板、不锈钢、钛、蒙乃尔合金等。铜、镀锌钢板和不锈钢被广泛使用。

作为金属包装密封垫的核心材料,耐热性是一个重要的考虑因素。一般采用石棉板或低橡胶石棉橡胶板、耐高温碳纤维或瓷纤维(一般指碳化硅纤维、氮化硅、氮化硼纤维)和柔性石墨板。

金属包装密封垫的另一个特点是可以制成各种不同的垫片。例如,椭圆形、方形、叉形或更复杂的形状可以满足不同热交换器管箱和非圆形压力容器的密封要求,而其他复合密封垫不能。

目前,炼油行业使用的全覆盖密封垫片较多。

二、金属带缠绕式密封垫片

绕组密封垫片由薄金属波带和石绵或柔性石墨等非金属带代替绕组成螺旋形,焊接金属带的开始和结束。海外也被称为螺旋垫片。

缠绕垫密封垫有四种类型。钢链的剖面形状也有两种:W型和V型。W型钢带的弹性优于V型,但加工难度大,所以目前国内绝大多数采用V型。剖面图见3。

钢链材料一般包括低碳钢、不锈钢、钛、蒙乃尔合金等,厚度0.15~0.2mm。我国大部分采用低碳钢和1Cr18Ni9Ti不锈钢。在非金属带材中,石棉带是主要的。近年来,柔性石墨材料发展迅速,有很大的替代石棉缠绕垫的趋势。此外,聚四氟乙烯带、陶瓷纤维纸和碳纤维纸也出现在海外。缠绕垫的标准为1162-82。

加内外环对提高盘绕密封垫的密封特性有一定的作用。由于金属带的截面形状使缠绕垫具有一定的弹性,加上内外环,当标准垫压力时,外环和内环各自处于拉力和压力状态;当标准垫负荷下降时,内外环储存的能量释放提高了密封垫的弹性。与其他类型的垫片相比,它增强了对压力和温度变化的适应性,大大降低了二次拧紧的重要性。

此外,增加内环可以防止过度拧紧造成的垫片风阻,减少法兰之间的间隙,避免液体涡旋对垫片的腐蚀;增加外环有利于安装过程中垫片的定位。
