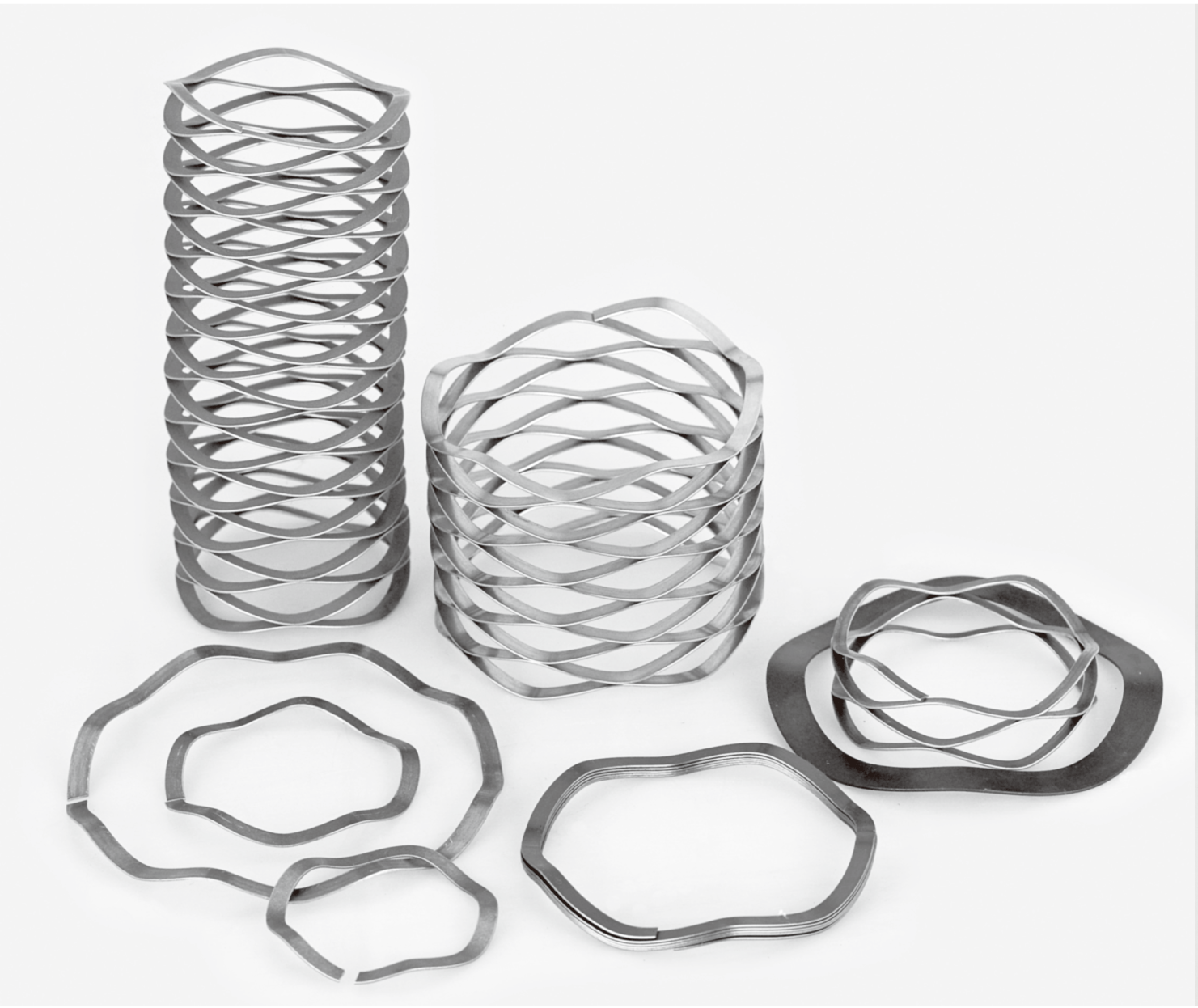

波形弹簧是一种具有波峰波谷结构的薄片环状弹性元件，以其独特的空间效率和精准的弹性性能，成为精密机械设计中解决空间与重量限制的关键部件。本文将系统解析其工作原理、核心优势、类型及选型应用要点。
波形弹簧通过波峰波谷的弹性变形提供轴向力，其核心原理如下：
轴向预紧力生成：在安装空间受限时，波形弹簧被压缩，波峰高度降低，将机械能转化为势能，产生均匀的轴向预紧力。
变刚度特性：通过调整波峰高度、波数、材料厚度等参数，可精确控制弹簧刚度，实现线性或非线性弹性特性。
高能量密度：单位体积材料可吸收更多变形能，缓冲吸振效果优于传统螺旋弹簧。
极致空间效率：比传统螺旋弹簧节省约50%轴向空间，特别适用于轴承室、微型电机等紧凑结构。
精准负荷控制：弹力分布均匀，可提供恒定预紧力（如±2N以内精度），避免局部应力集中。
长效疲劳寿命：优质弹簧钢（如60Si2MnA）或不锈钢（如SUS304）材质，经热处理后疲劳寿命可达百万次以上。
多功能集成设计：可设计为开口型、对顶型、堆叠型等结构，满足不同工况需求。
|
类型 |
结构特点 |
优势 |
典型应用 |
|---|---|---|---|
|
WS系列（连续绕制） |
波峰交错排列，无平圈 |
空间利用率最高 |
通用紧凑结构预紧 |
|
WSS系列（带平圈） |
两端增设平圈结构 |
弹力更均匀，防倾斜 |
端面有孔的安装场景 |
|
对顶波簧 |
两组波形对称对顶 |
自对中，抗偏载 |
轴承预紧、大变形容差补偿 |
|
微型波簧（ID<3mm） |
卷绕工艺成型 |
圆滑波形，高精度 |
无人机云台、微型电机转子定位 |
载荷与刚度计算：
最大工作载荷需预留20%安全余量
刚度公式：（其中t为厚度，n为波数，D为平均直径）
材料选择指南：
弹簧钢（65Mn）：常规温度（≤200℃）工况，成本最优
不锈钢（SUS316）：耐腐蚀环境，疲劳寿命提升30%
高温合金（Inconel）：适用于400℃以上高温环境
工艺选择：
冲压成型：适合中大批量生产，经济性好
卷绕成型：圆滑波形无应力集中，精度提高20%
轴承预紧：替代传统垫片，提供恒定预负荷，补偿热变形（如机床主轴）
密封补偿：为液压密封件提供持续压力，防止泄漏（如柱塞泵）
电机定位：微型波簧实现转子轴向限位，降低运转噪音（如无人机舵机）
安全缓冲：冲压设备过载保护，变形吸收冲击能量
安装对准：确保弹簧中心线与安装面垂直，偏斜角≤2°
压缩量控制：工作压缩量不超过自由高度的60%，避免永久变形
防腐蚀处理：磷化（碳钢）或钝化（不锈钢）处理，提升耐环境性能
低温防护：-40℃以下工况需验证材料低温韧性（如选用304L不锈钢）
波形弹簧以其空间紧凑、负荷精准的核心优势，已成为精密机械不可或缺的弹性元件。在选型设计中，需综合考量工况载荷、空间限制、环境要求等参数，通过精准的刚度设计和材料选择，充分发挥其"小尺寸、大作为"的技术价值。随着精密制造需求不断提升，波形弹簧还将在机器人关节、医疗器械等前沿领域持续展现创新潜力。
