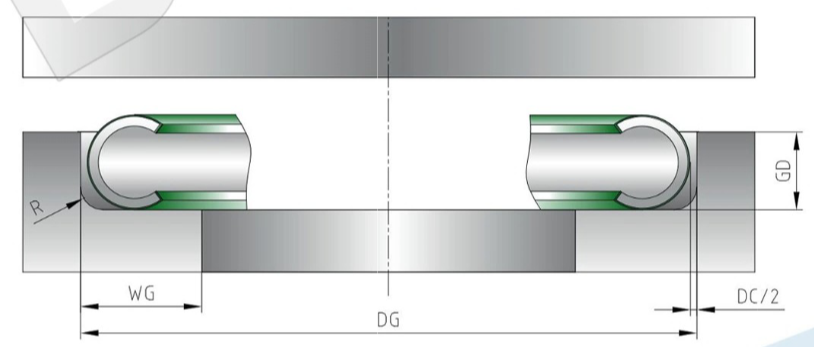

上图为内开口C型圈

金属C型密封圈作为一种高性能的静态密封件，因其卓越的耐压、耐温及耐介质性能，被广泛应用于航空航天、石油化工、核电及半导体等苛刻工况。其核心设计特征——开口的朝向（向内或向外），直接决定了密封圈的承压类型和密封机理。本文旨在深入探讨金属C型圈开口方向的技术区别，为工程师的正确选型与应用提供理论依据和实践指导。

一、引言：为何开口方向至关重要？

金属C型圈的工作原理是“自紧式密封”。它不仅在安装时产生初始线接触密封，更能在系统压力作用下，利用其独特的C形结构将介质压力转化为额外的密封力，从而实现越压越紧的效果。然而，这一卓越性能的发挥，完全依赖于一个关键前提：开口必须正对压力源。选错方向，不仅无法实现自紧，更会导致密封瞬时失效。因此，理解开口方向的区别是正确使用金属C型圈的第一课。

二、核心原理：压力如何激活密封唇

要理解开口方向，首先需了解金属C型圈的密封过程：

1. ：安装时，法兰通过螺栓力轴向压缩C型圈的拱形顶部，使其发生弹性变形，与密封槽底部和侧面初步贴合，形成预密封。
2. ：当系统加压后，介质压力会通过设计好的路径进入C型圈内部的空腔。这股压力会像一只无形的手，从内部撑开C型圈柔韧的“唇口”，使其以数倍于初始压紧力的强度，紧紧贴合在密封槽壁上。

而开口的方向，正是介质压力进入空腔的“大门”，它决定了压力最终作用在哪个唇口上，以及唇口会压向密封槽的哪一侧。

三、开口朝内与开口朝外的深度解析

1. 开口朝内的C型圈——内压工况的首选

• ：开口背对密封圈圆心，截面呈“C”形。
• ：当系统内部压力升高时，介质通过开口充满C型圈空腔。压力从内侧向外推，迫使唇口向外（径向向外）显著扩张，从而紧紧压实在密封槽的

• 核心应用：这是最常见的类型，适用于绝大多数内部压力大于外部压力的工况。

• 典型场景：高压管道、阀门、反应釜、压缩机、液压系统。

• 选型口诀：内压用外开。

• 优势：对内部压力响应极佳，自紧效应显著。

2. 开口朝外的C型圈——外压与真空工况的专家

• 结构特征：开口朝向密封圈圆心，截面呈反“C”（Ɔ）形。

• 密封机理：当密封系统外部压力升高时（内部为真空或低压），介质通过开口进入空腔。压力从内侧向外推，迫使唇口向内（径向向内）张开，从而紧紧压实在密封槽的内壁上。

• 核心应用：专门用于外部压力工况或真空环境。

• 典型场景：真空炉、半导体工艺腔室、潜水器耐压壳体、高压容器的外罩密封。

• 选型口诀：外压用内开。

• 优势：其坚固的拱形背部朝外，能更好地抵御外部机械损伤，是真空和外压环境的唯一正确选择。

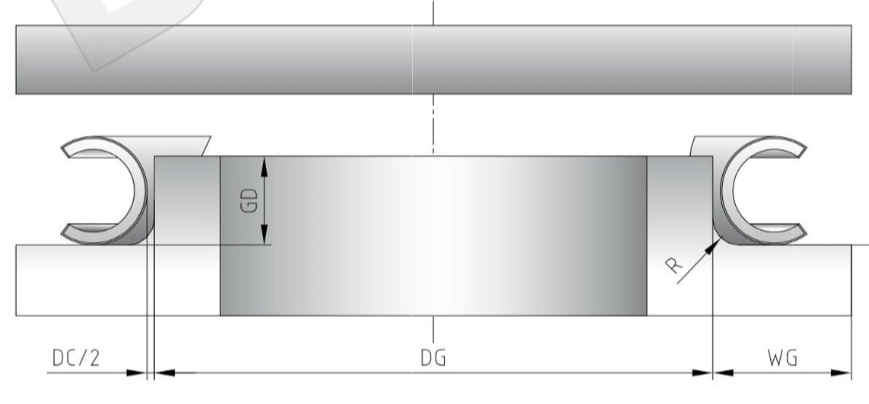

外开口C型圈

四、选型指南与对比总结

黄金法则：始终让C型圈的开口（唇口）正对压力来源的一侧。让压力成为帮助你密封的“盟友”，而不是破坏密封的“敌人”。

五、关键注意事项

1. 严禁装反：这是最严重的错误。一旦装反，系统压力会试图将唇口吹离密封面，导致立即且严重的泄漏。

2. 双向压力工况：若系统压力方向会交替变化，上述两种标准C型圈均不适用。应考虑金属E型圈（因其多个唇口设计可应对双向压力）或弹簧增强型C型圈。

3. 安装要求：

• 唇口保护：安装前仔细检查唇口，确保无卷边、划伤。

• 压缩量控制：严格遵循厂家推荐的压缩率（通常为10%-20%），过度压缩会导致永久变形失效。

• 沟槽质量：密封槽的表面光洁度、平行度和精度必须符合标准。

六、结论

金属C型圈的开口方向绝非一个可以忽略的细节，而是其功能实现的设计精髓。“内压内开，外压外开” 这条基本原则，是工程师在苛刻环境下实现可靠密封的基石。正确的选型源于对工况（尤其是压力方向）的准确判断和对密封机理的深刻理解。在涉及安全与可靠性的关键应用中，建议与密封件供应商的技术专家进行深入沟通，以确保万无一失。
