在高温、高压、强腐蚀等极端工况下，传统弹性体密封往往捉襟见肘，金属密封圈凭借其卓越的耐受性成为关键设备的“安全阀”。其中，内压自紧式金属E型密封圈以其独特的结构和性能脱颖而出。本文将深入解析其结构特点、工作原理、材料选择及应用领域。
一、独树一帜：E型密封圈的结构奥秘

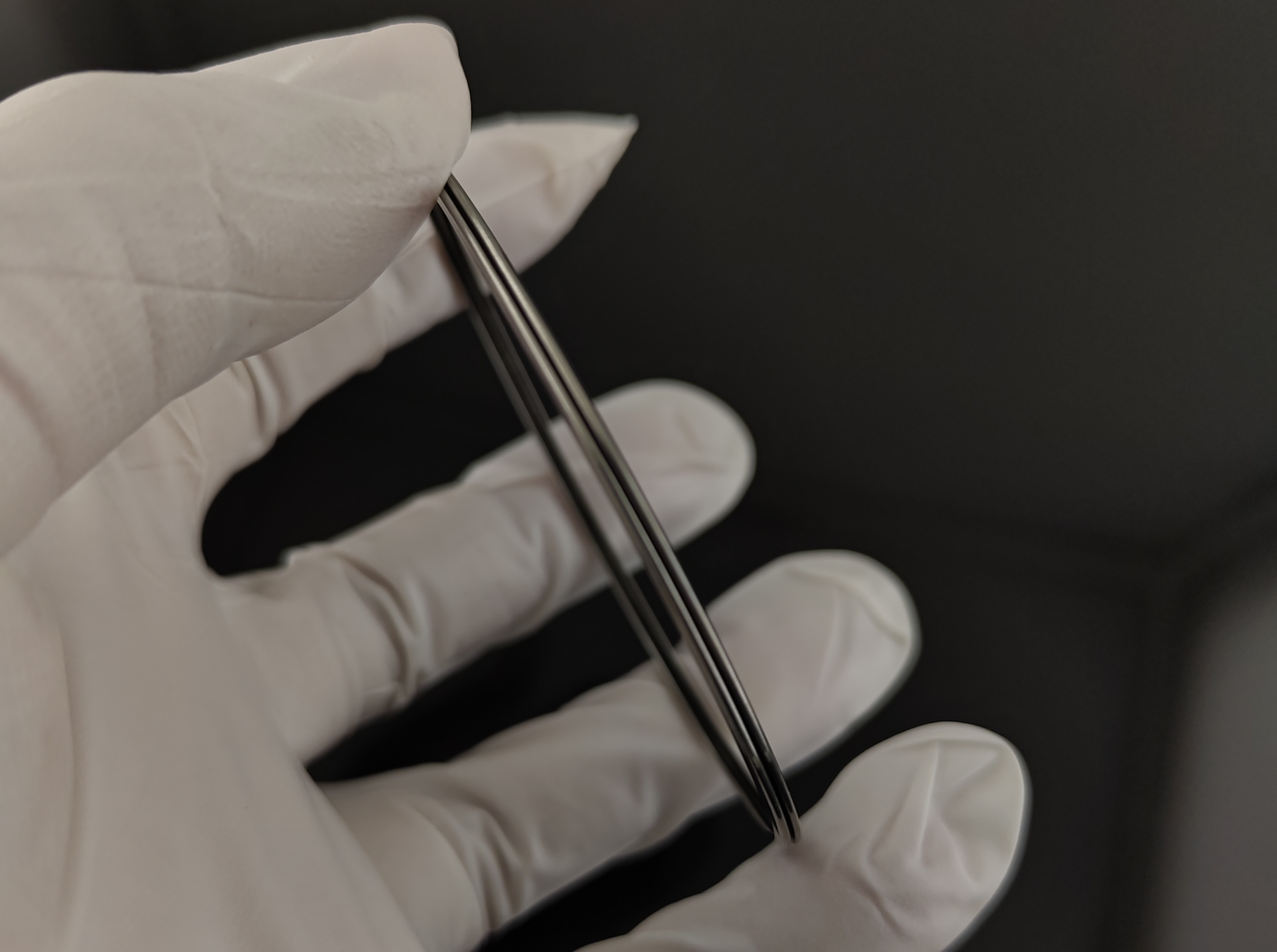

顾名思义，E型密封圈横截面形状类似镜像的“E”或“M”字（通常有三道凸峰），这是其最核心的识别特征。其结构奥秘在于：
- “M”形截面设计： 中心凹陷形成天然密封腔，两侧对称的凸峰构成主密封唇。这道凹槽是实现自紧功能的关键空间。
- 内外支撑： 通常配合同心度高的内支撑环（或外约束环） 使用。支撑环安装在E型圈的内径侧（或外径侧），为其提供刚性支撑，防止其侧向挤出，并引导压力作用于密封唇。
- 金属本质： 通常由可产生塑性变形的特定金属材料制成。
与其他金属密封圈的核心差异：
- 与传统金属O型圈（实心或空心）： 实心O圈主要依赖预紧弹性密封；空心O圈利用内部压力产生一定径向变形密封。E型圈利用截面构型（凹槽）和支撑环，显著强化了压力转化为径向密封力的效率（自紧效应），密封比压更高更稳定。
- 与C型密封圈： C型圈一般为单U形截面，主要依靠轴向压缩产生径向弹塑性变形密封。E型圈对称的双唇和专门的密封腔结构，使其在内压作用下的自紧响应更敏捷、更强力。
- 与Delta密封环： Delta环有三角形的截面和锐角密封唇，依赖唇部塑性变形密封。E型圈结构更强健（尤其在有支撑环时），其密封腔设计对压力自紧的利用效率更高，对法兰面间隙变化的适应性通常更好。
二、核心动力：内压自紧工作原理
E型密封圈的最大优势在于其内压自紧机制：
- 预加载： 在初始法兰螺栓拧紧时，E型圈受到一定轴向压缩，主密封唇与法兰密封面发生初始接触并产生塑性变形，形成初步密封（初始密封）。
- 压力驱动自紧： 当设备内部压力升高时，介质压力通过法兰间隙或小通道进入截面中心的密封腔。
- 力转化密封： 作用在密封腔内壁（主要是朝向E型圈中心的腔壁）的压力载荷：
- 部分作用于腔壁，推动密封唇继续向外径和/或内径方向扩张。
- 更重要的是，在内支撑环（或外约束环）的反向约束下（支撑环阻止E型圈向内/外发生大的位移），进入腔内的压力主要转化为将E型圈两翼的主密封唇更加“顶”向法兰密封面的巨大作用力，即内压被有效转化为密封比压。
- 双向密封： 这种自紧效应使得主密封唇对法兰面的压紧力（密封比压）随着系统压力的升高而成比例增大，从而实现“越压越紧”的高可靠性动态密封。内外支撑环的配合，确保了压力主要驱动密封唇变形而非挤出失效。
三、卓越性能：为何选择E型密封圈
- 优异的高压密封性： 自紧机制使其在超高压力（数百至上千兆帕）下仍能保持极低的泄漏率，密封稳定性无与伦比。
- 极宽的温域适应性： 金属基体本身可耐受从深冷（如-196°C）至超高温（800°C或更高，取决于材料）的极端温度范围。
- 卓越的耐介质性： 抗化学腐蚀、耐有机溶剂、抗氧化、抗氢脆、耐辐照等性能优越。
- 抗挤出性优异： 在支撑环的保护下，能承受极大的压差而不会被挤入法兰间隙。
- 长寿命与可靠性： 无橡胶、聚合物老化问题，在适宜工况下使用寿命极长。
- 设计紧凑： 相比需要更大压缩量的C型圈等，E型圈在同等密封要求下结构可能更紧凑，尤其适用于空间受限的场合。
- 可重复使用（在一定范围内）： 若未发生过度塑性变形或损坏，部分情况下可拆卸后重复安装使用（需严格评估）。
四、核心支撑：关键材料及其性能
E型密封圈及支撑环的材料选择对性能至关重要。常用材料及特性如下表所示：
| 材料大类 |
代表牌号 |
主要优点 |
主要缺点 |
典型适用温度上限 (℃) |
| 奥氏体不锈钢 |
304, 316(L), 321 |
经济性好，加工性好，耐一般氧化性环境 |
强度相对较低，抗氯离子应力腐蚀开裂（SCC）能力差 |
~800 (短时) / ~600(长时) |
| 沉淀硬化不锈钢 |
17-4PH (630) |
强度高（硬化后），较好的耐蚀性，综合性能优异 |
成本比普通不锈钢高 |
~400 |
| 镍基高温合金 |
Inconel 718, Inconel X-750 |
极佳的高温强度、优异的抗蠕变性、耐氧化和多种腐蚀环境（包括碱） |
成本高，对某些介质（如浓硫）的耐蚀性需留意 |
~700 - 800 |
| 镍基耐蚀合金 |
Hastelloy C-276, C-22 |
卓越的耐强腐蚀介质能力（各种酸、高温卤素等） |
成本非常高，高温强度不如高温合金 |
~400 |
| 特殊合金/纯金属 |
Incoloy 925, TA1 (纯钛/钛合金) |
针对特定需求：如925高屈服强度；钛及合金优异比强度与耐蚀性 |
成本高；钛合金需防氢脆 |
与前述类似或按具体合金 |
注：实际选用需考虑具体介质成分、浓度、温度、压力、摩擦副匹配性（防粘）、强度（屈服强度，保证塑性变形能力而非断裂）等因素。支撑环通常选用强度更高、变形小的材料（如高强度不锈钢、硬质合金等）。
五、关键战场：E型密封圈的典型应用领域
凭借其无以伦比的高压、高温、耐腐蚀密封能力，E型密封圈已成为以下严苛工况不可或缺的核心密封元件：
- 石油天然气勘探与生产 (Upstream O&G):
- 海上/陆地油气田井口装置（井口、采油树、套管头、环空密封）。
- 超深井、超高压气井的设备。
- 高压管道终端与阀门。
- API 6A标准涉及的高压设备是其主战场之一。
- 石油化工与炼化 (Downstream O&G & Petrochemical):
- 高压加氢裂化/加氢精制反应器及其附属高温高压管道、阀门。
- 高压聚乙烯反应器系统。
- 合成氨、甲醇合成等高温高压反应容器。
- 高压化工过程 (Chemical Processing):
- 涉及超临界流体、极端温度压力的反应容器与热交换器。
- 强腐蚀性介质（强酸、强碱、有机溶剂等）的密封。
- 核电工业 (Nuclear):
- 反应堆压力容器顶盖密封（至关重要，高可靠长寿命要求）。
- 一回路主泵、蒸汽发生器等高关键性设备密封。
- 乏燃料处理设备中的密封。
- 航空与航天 (Aerospace & Defense):
- 火箭发动机燃料/氧化剂系统的高压阀门与连接件密封。
- 高性能飞机发动机相关高温高压测试设备密封。
- 高压研究与测试 (High Pressure Research & Testing):
- 高压釜、高压腔体（如超硬材料合成，地质研究）。
- 各种需要重现极端工况的测试设备。
结语
内压自紧式金属E型密封圈，以其独特的M型截面设计、巧妙的内压自紧原理、优异的高温高压性能及广泛的材料适应性，成为解决极端工况密封难题的“明星”方案。理解其结构差异、工作原理、材料特点和适用领域，对于在油气、化工、核电等高风险、高要求行业中选择和部署可靠的关键密封，保障设备安全与生产连续性，具有极其重要的意义。它在重压下的强大生命力，守护着现代工业技术突破的边界。
