在旋转轴的密封领域，无骨架油封因其结构简单、安装便捷、性能可靠而广泛应用。其中，采用氟胶（FKM）主体材料、内置氟胶夹布增强层、并配备弹簧的设计，是针对苛刻工况的高性能方案。本文将聚焦这种结构设计的优点、弹簧的核心作用，并介绍其他常用密封材料及其应用。
一、核心结构解析与设计优势

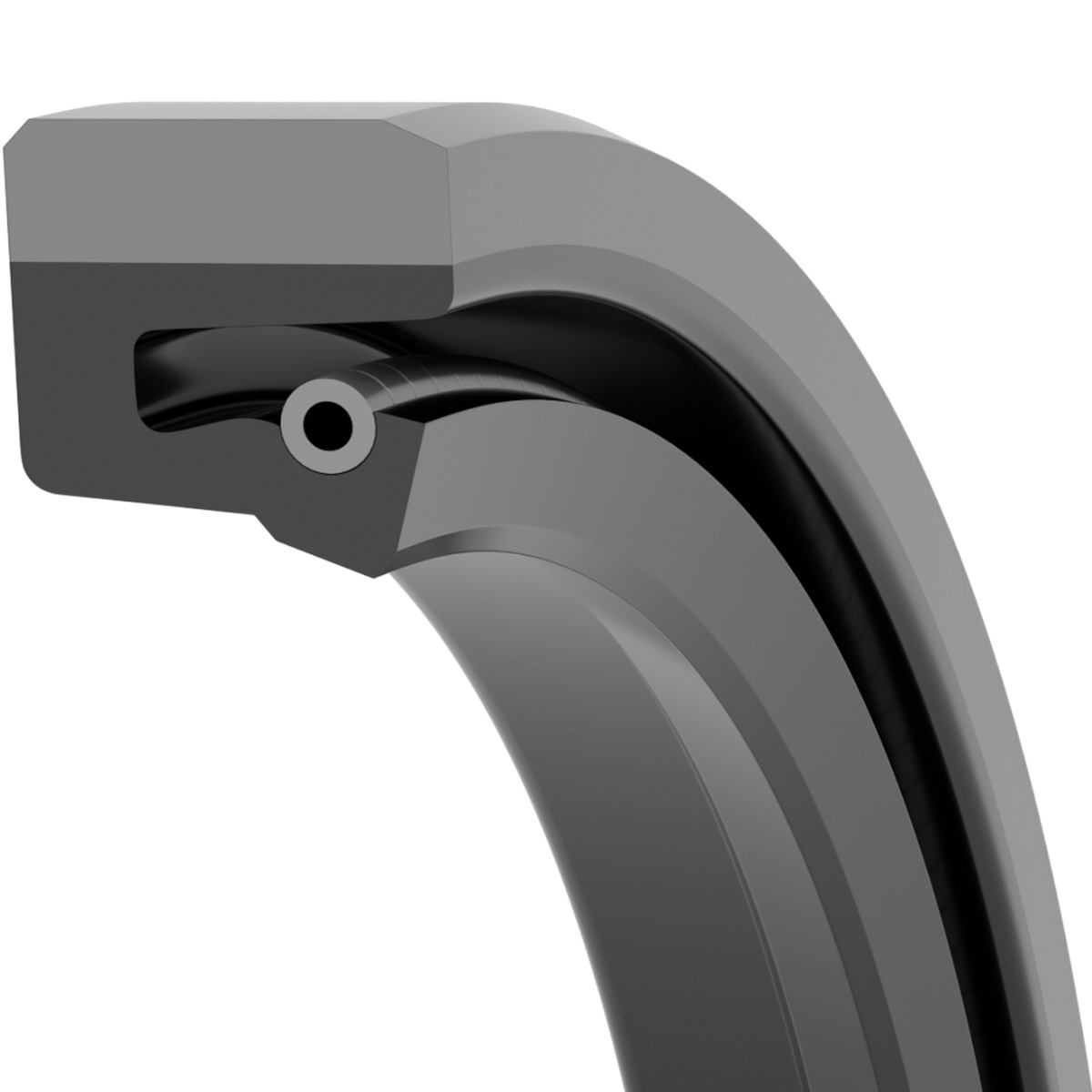

典型的无骨架油封（如示意图所示）通常由三层构成：
-
氟胶（FKM）密封主体：
- 功能： 构成密封唇口（主唇和防尘副唇），直接接触轴表面实现密封。
- 优点（氟胶）： 氟胶以其卓越的耐高温性（常达200-250°C）、优异的耐化学溶剂/油品/燃料性能（尤其烃类、酸）、良好的耐候性和抗氧化性著称。这使其能在高温、油污、腐蚀性环境下长期稳定工作，是化工、汽车、重工等领域的理想选择。
-
氟胶夹布增强层：
- 功能： 嵌入在氟胶主体内部，通常位于靠近静态安装部位（外径或背部）。
- 优点：
- 增强结构刚度与尺寸稳定性： 有效防止油封在高压、高转速或安装受力时发生过度变形或扭曲，确保密封唇口与轴的同心度。
- 提高抗挤出/耐磨性： 大幅提升密封件整体抵抗介质压力（防挤出）和唇口与轴摩擦磨损的能力，延长使用寿命。
- 支撑密封主体： 提供物理支撑，保证油封安装后的形状稳定，维持唇口对轴的正确接触角度。
-
弹簧：
- 功能： 紧箍在主密封唇背部的凹槽内（唇后）。
- 核心作用：
- 提供恒定径向力补偿： 弹簧持续地向主密封唇施加一个径向箍紧力，直接作用于唇口使其紧贴旋转轴表面。
- 补偿磨损与变形： 这是弹簧最关键的贡献。随着设备运行，唇口必然会经历初期磨合、长期磨损以及橡胶本身应力松弛。弹簧的存在能自动、持续地补偿这种不可避免的唇口材料损失和尺寸变化，维持足够的密封接触压力（唇口载荷）。
- 适应轴跳动/偏心： 设备运行中，轴不可避免地存在一定程度的径向跳动或偏心。弹簧的弹性能帮助唇口更灵活地跟随轴的微小运动，维持有效密封，防止瞬态泄漏。
- 确保低压密封有效性： 在系统压力较低或为零时（如启动、停车、润滑油位偏低），弹簧提供的箍紧力成为维持密封的核心力量，防止油液泄漏或外部污染物侵入。
结构设计带来的综合优势：
- 耐受苛刻环境： 氟胶主体+夹布层赋予油封出色的耐高温、耐油、耐化学品及耐磨性。
- 高可靠性与长寿命： 弹簧持续补偿+夹布层支撑，共同保障密封压力恒定，抗挤出、抗磨损、抗老化效果显著提升。
- 动态密封表现优异： 对轴偏心、跳动适应性强，在各种转速下维持稳定密封。
- 紧凑可靠： 无骨架设计简化了结构，便于安装，在空间受限场合应用方便。
二、不可或缺的张力：弹簧的关键作用再强调
弹簧虽小，却是动态油封可靠性的核心保障。其作用的核心逻辑是对抗密封唇口的性能衰减：
- 初始状态： 新油封安装后，唇口依靠橡胶本身的弹性（过盈配合）和弹簧的初始张力与轴紧密接触。
- 运行磨损： 唇口橡胶在运行中与轴摩擦会逐渐磨损变薄。
- 材料松弛： 橡胶材料在长期受压和高温下会发生应力松弛（弹性减弱）。
- 弹簧补偿： 在磨损和松弛发生时，弹簧回缩（收缩），持续地将唇口“压”向轴面，填补因磨损和变形造成的间隙损失。这种主动、自动的补偿机制是维持油封长期有效密封的基石。没有弹簧，在磨损和应力松弛后，唇口压力会急剧下降，导致泄漏提前发生。
三、多样化的材料选择与应用场景
根据不同的工作环境（温度、介质、压力、转速等），旋转轴唇封可采用多种橡胶材料。以下是主要类型及其典型应用：
| 密封唇材料 |
主要性能特点 |
典型应用领域 |
| 丁腈橡胶 (NBR) |
优异耐矿物油、润滑油、汽油；良好耐磨性；成本低；耐温范围一般（-40~100°C） |
汽车发动机曲轴/凸轮轴油封，变速箱，一般工业轴承腔 |
| 氟橡胶 (FKM) |
卓越耐高温 (≈-20~250°C)，极佳耐燃油/油/化学品/溶剂，优异的耐候性/抗氧化性 |
汽车涡轮增压器油封，化工泵，重载变速箱，高温设备轴承 |
| 硅橡胶 (VMQ) |
宽广耐温范围 (-60~225°C)，良好耐候性及绝缘性；压缩永久变形低；耐油性一般 |
食品饮料机械，洗衣机转轴，低温环境设备，部分电器密封 |
| 聚氨酯橡胶 (PU/AU/EU) |
高机械强度，极佳耐磨性、耐冲击性；良好耐油性（部分类型）；耐水性差，高温易水解 |
工程机械液压缸防尘圈/斯特封，高耐磨需求场合 |
| 丙烯酸酯橡胶 (ACM) |
良好耐热油/机油 (≈150°C)，耐臭氧老化；耐低温性差（-25~175°C） |
汽车自动变速箱油封，部分转向系统油封 |
- 说明： 以上应用中，除丁腈橡胶在低压静态密封场合有时使用无弹簧设计外，绝大部分用于密封润滑油或液压油的旋转轴唇封，尤其是动压密封，都会配备弹簧以实现必要的径向力补偿和磨损适应性。防尘副唇通常不含弹簧。
结语
无骨架油封（氟胶+夹布+弹簧）通过合理的材料组合和结构设计——氟胶承担耐环境冲击，夹布提供刚性支撑和抗变形能力，弹簧提供持续、自动的径向力补偿——共同构建了一个高效、可靠的动态密封系统。理解其结构背后的设计逻辑（特别是弹簧对抗磨损和松弛的补偿机制），以及不同密封材料的特性差异，是正确选择和应用此类关键密封件的基础，对保障旋转设备的顺畅运行和防止泄漏至关重要。这种看似简单的密封件，其设计和材料科学正是工业应用中解决复杂密封挑战的典型实践。
