在工业管道系统中,阀门如同流体的“交通指挥官”,而密封性能直接决定了系统安全与效率。无论是腐蚀性化学品、高压蒸汽还是深冷液化气体,多层次密封结构构筑了防泄漏的最后防线。

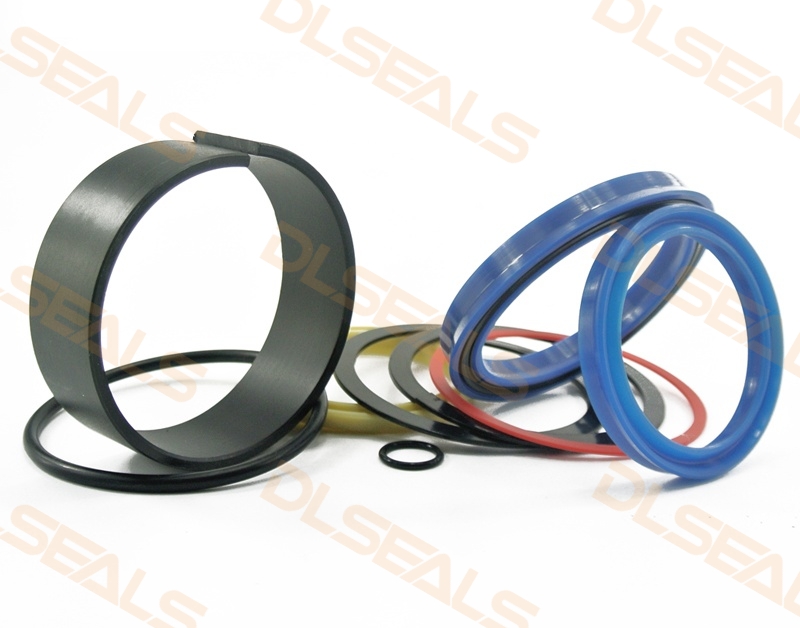

现代阀门采用分层密封设计体系:
密封层级 | 功能定位 | 典型结构 |
---|---|---|
主密封(过程密封) | 直接隔离介质,在流道关键节点阻断泄漏 | - 阀座密封环(金属/软质合金) - 闸板/球体精密密封面 |
次密封(动/静密封) | 封闭辅助泄漏路径(阀杆、阀盖等) | - 阀杆填料函(石墨/PTFE) - 金属缠绕垫片 - 波纹管密封(零泄漏设计) |
案例说明:在10,000psi高压闸阀中,司太立硬质合金阀座可耐受450℃高温,而柔性石墨填料环实现阀杆动态密封。
核心材料性能对比
材料类型 | 耐压-温度极限 | 介质适应性 | 典型应用场景 |
---|---|---|---|
增强石墨复合材料 | -260℃~650℃/≤420bar | 耐酸碱/有机溶剂 | 化工阀杆密封、高压蒸汽阀门 |
聚四氟乙烯复合层 | -200℃~260℃/≤100bar | 强腐蚀介质 | 隔膜阀、酸洗系统 |
金属合金材料 | |||
・司太立21 | ≤1000℃/无压力上限 | 抗冲蚀磨损 | 电站汽轮机旁路阀 |
・因科镍625 | -200℃~700℃ | 耐氯离子/氧化剂 | 深海海底阀门 |
特种弹性体 | |||
・全氟醚橡胶(FFKM) | -25℃~327℃ | 全工况耐腐蚀 | 芯片厂硫酸输送阀 |
A. 油气开采领域
B. 核电站关键阀门
严苛法规驱动技术创新:
■ 德国TA-Luft:阀杆密封甲烷泄漏<500ppm
■ ISO 15848-1 AH级:-196℃~540℃测试泄漏<50ppm
■ 壳牌SPE 77/300:挥发性有机物零逸散
关键密封技术:
典型密封失效案例及应对措施:
失效模式 | 根本原因 | 预防策略 |
---|---|---|
阀座冲蚀失效 | 高速含固介质冲刷 | 采用碳化硅陶瓷阀座+45°角流道优化设计 |
填料热分解 | 超温导致PTFE碳化 | 增加散热鳍片+石墨阻热层,限制工况<260℃ |
金属密封面冷焊 | 高压低温工况金属黏着 | 表面镀类金刚石(DLC)涂层,降低摩擦系数 |
垫片冷流失效 | 螺栓预紧力松弛 | 使用金属齿形垫片+液压同步紧固系统 |
阀门密封系统是材料科学、结构力学与工况适配性的精密融合。其技术本质可归纳为三个关键维度:
工程实践准则: 阀门密封并非孤立组件,而是与管道系统形成力学耦合的活体结构。每次温度波动、压力骤变或介质成分变化,都在考验密封系统的适应性。唯有通过系统化设计思维,才能实现“零泄漏”的终极目标。
