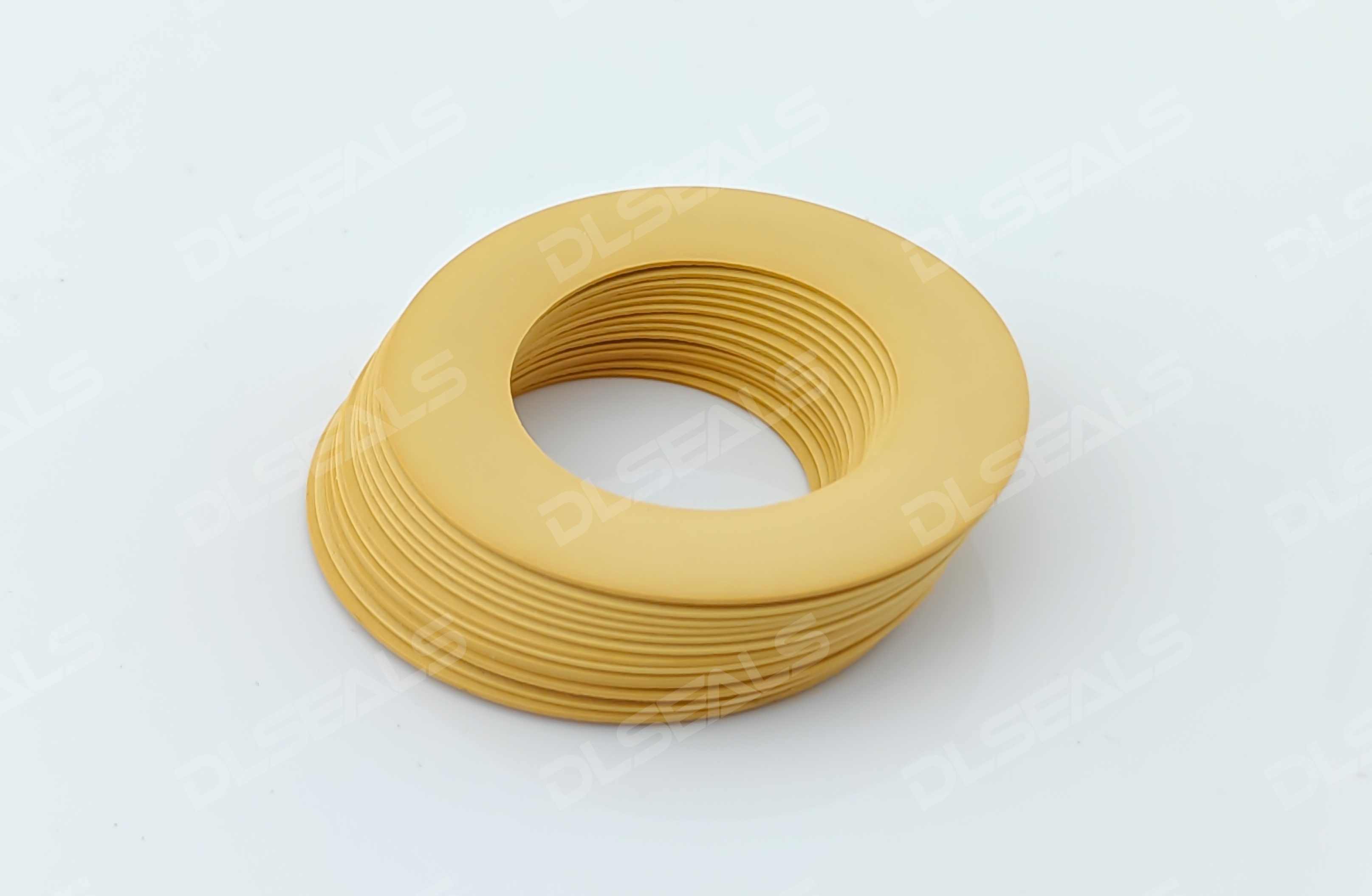

四氟皮碗，又称PTFE皮碗或聚四氟乙烯密封皮碗，是以聚四氟乙烯（PTFE）为基材的密封元件，常用于活塞、泵阀和机械密封系统中。PTFE是一种高性能氟聚合物，具有优异的耐化学腐蚀性、低摩擦系数、耐高温和自润滑特性，被誉为“塑料王”。四氟皮碗通过添加各种填充物来优化其机械性能，广泛应用于汽车、化工、食品和医疗等领域。其核心优势在于在无润滑或恶劣环境下提供长寿命和可靠性。根据相关专利（如CN112111118A），柔性PTFE制品的制备工艺进一步提升了其柔韧性和适用性。

本文将重点介绍四氟皮碗的种类、性能、材料填充物及其影响，旨在为工程设计和应用提供技术参考。

四氟皮碗的种类

四氟皮碗的种类主要根据填充材料、结构形式和应用场景进行分类。以下是常见分类：

1. 根据填充材料分类：
   • 玻璃填充型：适用于液压活塞环，提供良好的耐磨性和抗压强度。
   • 碳填充型：包括碳粉或碳纤维填充，强调耐磨性和导热性。
   • 青铜填充型：常用于轴承和活塞环，提高耐磨性和导热性。
   • 聚合物填充型：如聚酰亚胺（PI）或聚苯硫醚（PPS）填充，适合非润滑应用。
   • 陶瓷填充型：用于高DK（介电常数）和低CTE（热膨胀系数）的电子或热稳定应用。
   • 其他：如不锈钢填充或矿物填充（如硅灰石），针对特定化学环境。
2. 根据结构和型号分类：
   • 活塞皮碗：用于往复运动密封，如汽车燃油泵和轴封。常见型号包括PW1P、PW2P、PW3P（平面型）和PW1R、PW2R、PW3R（圆弧型）。
   • 密封皮碗：用于静态或低速密封，提供化学稳定性和长寿命。
   • 改性型：如聚酰亚胺改性PTFE活塞环皮碗，专为耐高温和自润滑设计。
3. 根据应用分类：
   • 工业型：用于化工泵和压缩机。
   • 食品级：FDA批准的硅灰石填充型，用于餐饮设备。
   • 高温型：Ekonol®或聚酰亚胺填充，适用于旋转应用。

这些种类可根据具体需求定制，例如通过半成品管棒板材加工成形。

四氟皮碗的性能

四氟皮碗的性能深受填充物影响，纯PTFE具有耐酸碱、耐有机溶剂、耐高温（-200°C至260°C）和低摩擦系数（0.02-0.10）的优点，但机械强度较低。通过填充改性，可显著提升其综合性能。以下是关键性能指标：

• 耐磨性：填充物如碳纤维、青铜或聚酰亚胺可提高耐磨性，延长使用寿命。在干摩擦条件下，聚酰亚胺填充PTFE的摩擦性能接近最低，且不易损伤对磨表面。
• 耐高温性：可承受连续高温，陶瓷填充型提供高热稳定性和低热膨胀系数。
• 自润滑性：石墨或二硫化钼填充降低摩擦系数，支持无油操作。
• 机械强度：玻璃或青铜填充改善抗压强度和抗蠕变性，但可能增加磨蚀性。
• 化学稳定性：几乎耐所有化学品，适用于氢氟酸等腐蚀环境。
• 导热性和低渗透性：碳或青铜填充增强散热和密封效果。
• 其他：尺寸稳定、噪音低（如PI/PTFE共混材料），适用于高负载应用。

性能数据可通过实验验证，例如在负载下碳填充PTFE的变形率低于纯PTFE 50%以上。

材料填充物及其影响

填充物是提升四氟皮碗性能的关键，通过包封在PTFE基体中实现改性。以下表格总结常见填充物及其对性能的影响（基于专业塑料概述）：

填充比例通常为15%-60%，具体取决于应用。例如，碳纤维+锡青铜粉填充可提高机械强度和导热性，而石墨+二硫化钼则优化润滑。

应用与发展趋势

四氟皮碗广泛用于汽车轴封、燃油泵、化工泵和医疗设备中。其在无润滑条件下的长寿命使其成为绿色工程的首选。 未来，随着纳米填充和复合技术的进步，四氟皮碗将向更高耐久性和智能化方向发展。

结论

四氟皮碗作为高性能密封元件，通过填充改性实现了从耐磨到耐化学的多方面优化。选择合适的种类和填充物是确保系统可靠性的关键。工程实践中，应结合具体工况进行测试和验证，以最大化其技术优势。
