在400~500℃高温与真空(≤10⁻³ Pa)双重夹击下,普通密封件迅速失效——橡胶碳化、金属蠕变、放气污染真空腔。本文将揭示何以必须选用特定材料,并剖析其综合成本与工程落地关键。
1. 传统材料溃败的三大死因
327℃以上裂解碳化(FFKM极限温度),放气率飙升至10⁻⁵ mbar·L/s(超标准千倍),污染真空系统。
480℃发生蠕变松弛,应力衰减超40%,密封压力归零。
氧化失控!空气中420℃开始氧化失重,密封失效。
2. 胜出材料的杀手锏性能
材料 | 不可替代性 | 实测极限值 |
---|---|---|
金属波纹管(Inconel 625) | 零放气、抗蠕变 | 650℃下应力保持率>95% |
柔性石墨复合(抗氧化型) | 膨胀系数≈0(ΔT=500℃不变形) | 放气率≤1.5×10⁻¹⁰ mbar·L/s |
钼涂层增强石墨 | 隔绝氧气(防氧化) | 空气中耐温600℃(突破极限) |
行业惨痛教训:某光伏镀膜厂使用304不锈钢法兰密封,480℃真空下运行72小时后泄漏率达10⁻³ mbar·L/s(超标百万倍),整炉晶圆报废,损失超$200万。
1. 金属波纹管密封系统
氩气保护脉冲焊(热影响区<0.1mm)→ 真空热处理消除应力 → 电解抛光(Ra≤0.4μm)
2. 柔性石墨复合垫片(抗氧化型)
石墨箔滚压成型 → 浸渍磷酸锆溶液(抗氧护甲)→ 1,200℃烧结固化
1. 波纹管安装的三大铁律
计算公式:
T = 0.2 × d × F
(d:螺栓直径,F:设计压紧力)
2. 石墨垫片安装雷区
方案 | 初始成本 | 维护周期 | 10年总成本* |
---|---|---|---|
波纹管动态密封 | $2,800/件 | 10年免维护 | $2,800 |
柔性石墨垫片 | $200/件 | 2年更换 | $1,000 |

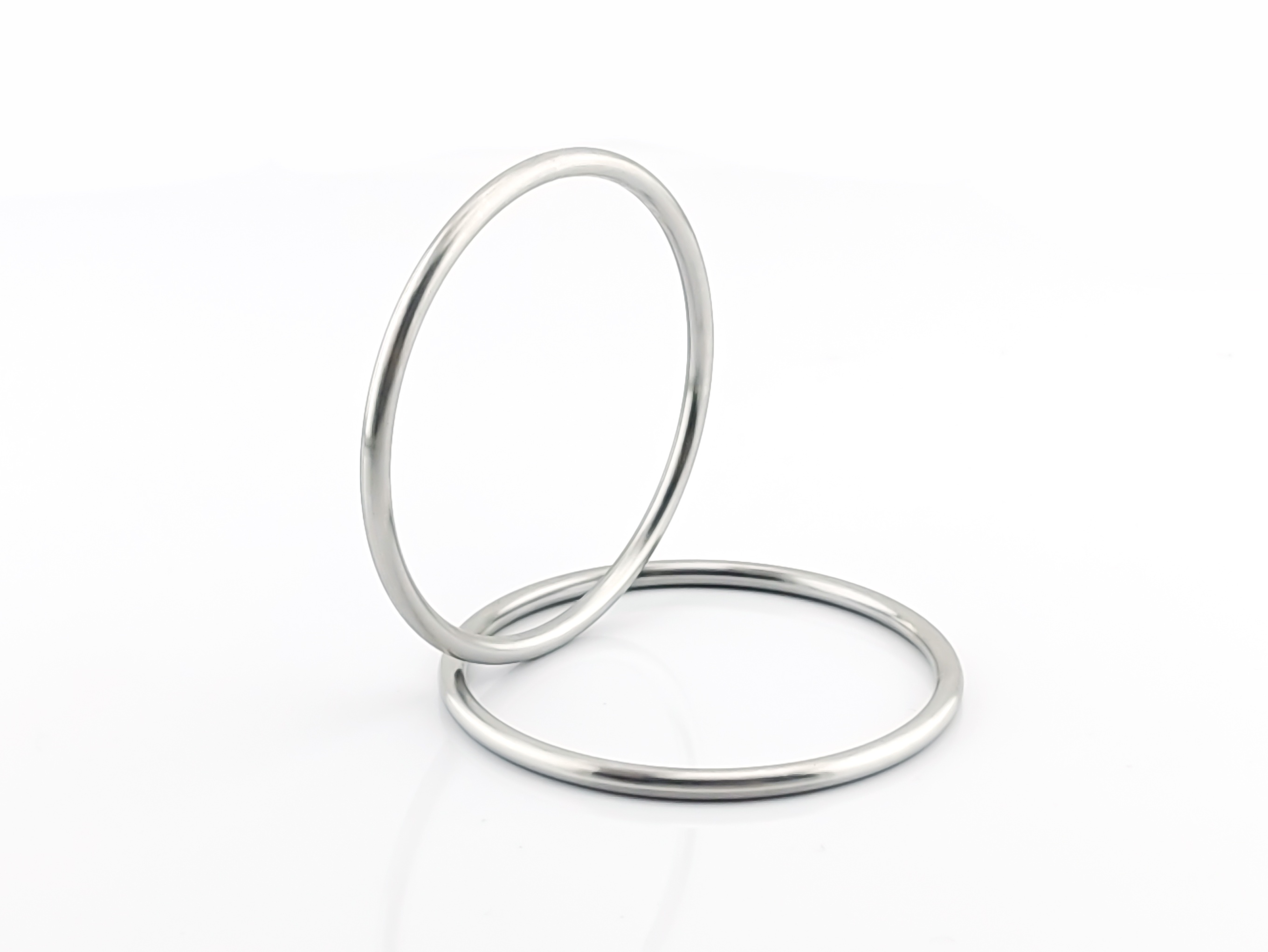

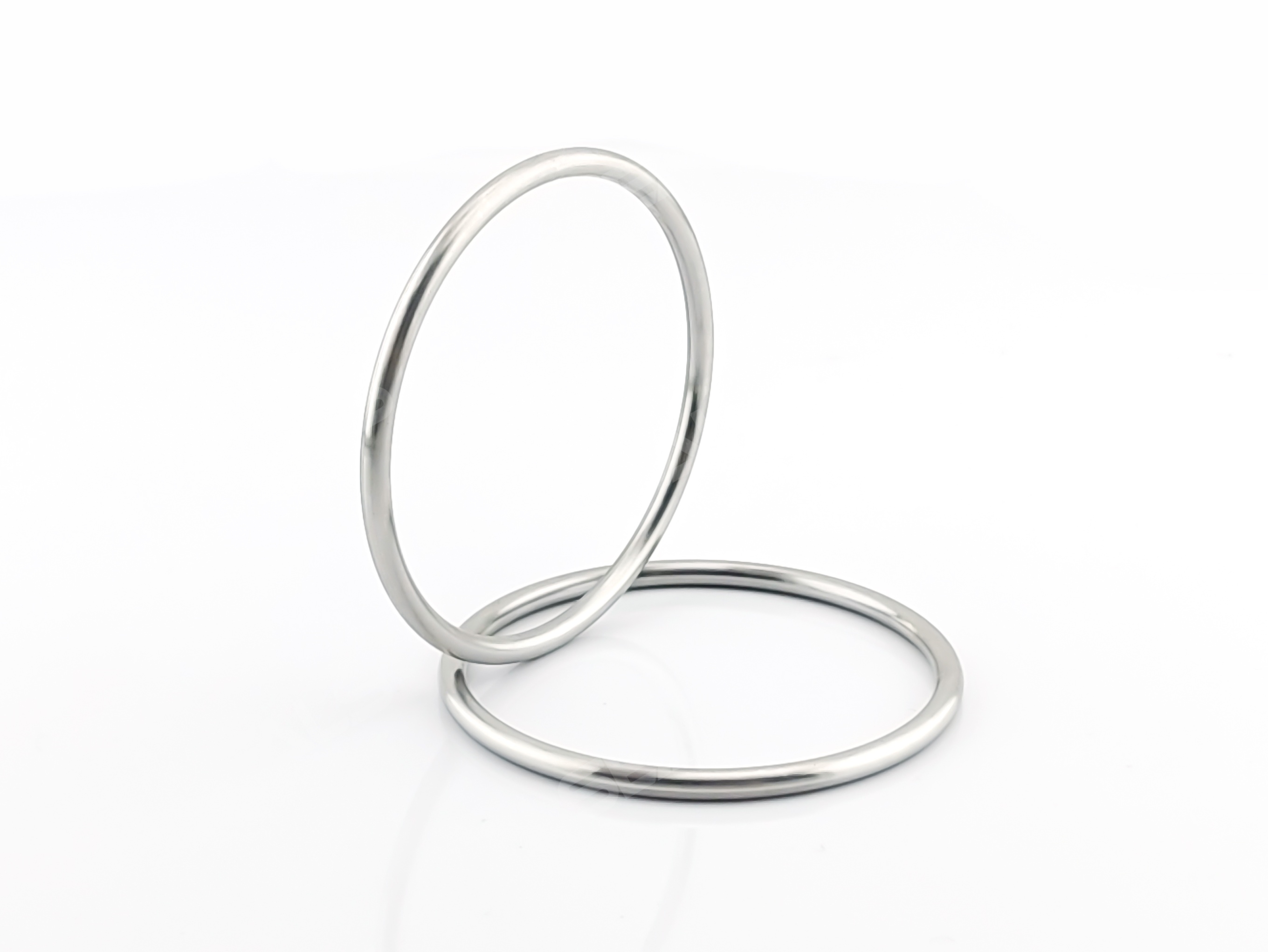

传统金属O形圈 | $30/件 | 3个月更换 | $12,000 |
*计算工况:450℃真空,年运行8,000小时
结论:波纹管方案十年综合成本仅为传统O形圈的23%,停机损失接近于零。
血泪忠告:
- 切勿在>400℃环境中尝试橡胶/塑料密封(即使厂家声称"耐高温");
- 未做烘烤除气的真空系统等于定时炸弹;
- 安装精度决定密封件90%的寿命——省下100调试费,可能付出100万代价。
终极解答:选择何种密封件不是成本问题,而是系统生存权之争。在400~500℃真空炼狱中,唯有用对材料、精准施工、敬畏标准,方能在极致工况中赢得可靠性与成本的终极平衡。
