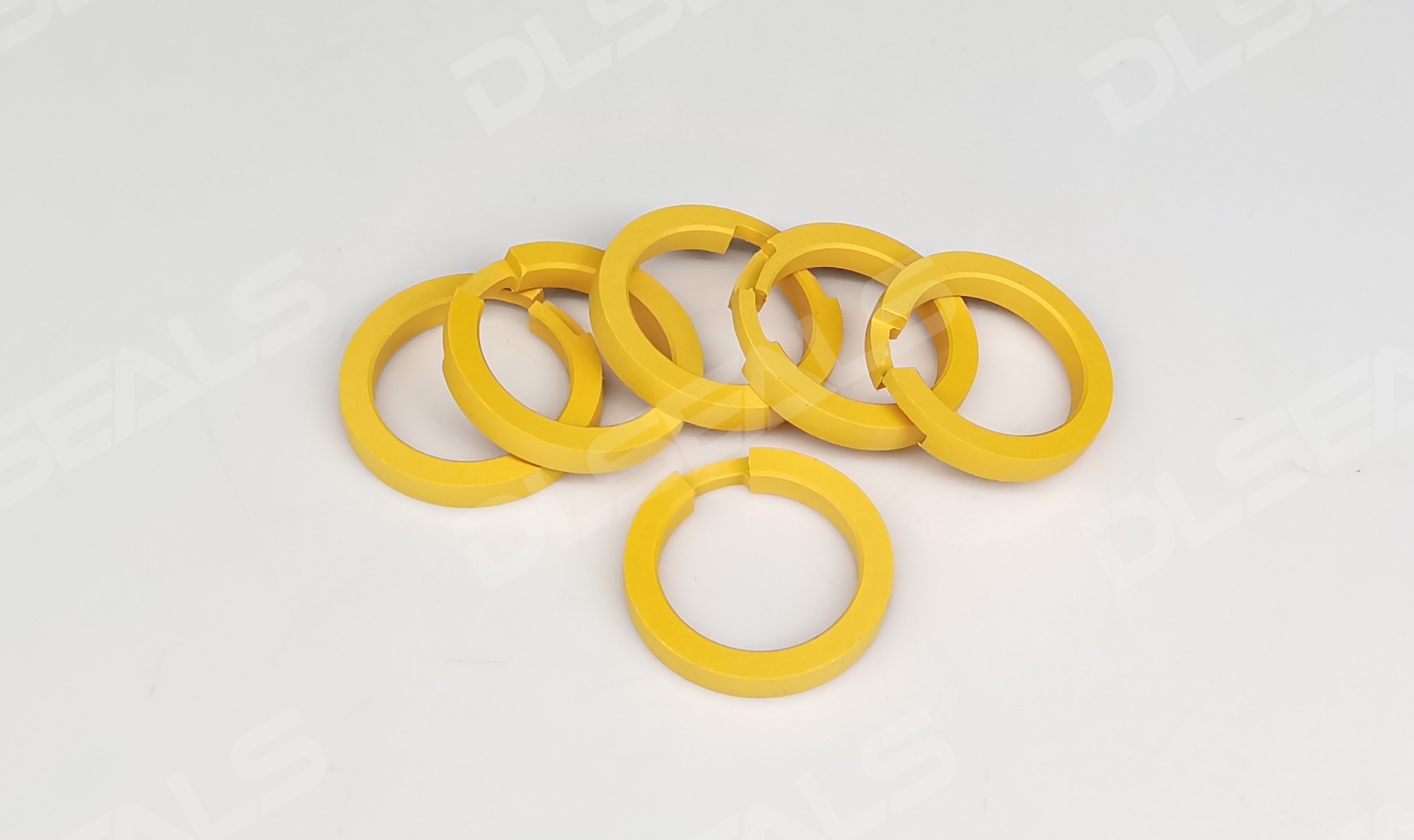

汽车涡轮增压器密封环：高温高压下的核心卫士
在现代涡轮增压发动机中，密封环是极端燃烧能量与机械完整性之间的最后一道防线。这些微小的部件位于涡轮轴的关键接口处，承受着：
- 950°C 的废气温度
- 180,000 转/分钟的离心力
- **>3 bar 的脉动压差**
一旦失效，将引发机油结焦、增压泄漏或灾难性的轴承抱死——这使得密封技术的创新至关重要。
I. 密封三位一体：功能与失效模式
涡轮密封环三位一体功能与失效边界
| 功能 |
位置 |
失效后果 |
| 机油密封 |
压气机端/涡轮端轴颈 |
机油进入排气 → 冒蓝烟，催化转化器中毒 |
| 增压压力锁止 |
压气机背板 |
动力损失，涡轮响应延迟（例如，增压压力下降 >15%） |
| 废气隔绝 |
涡轮壳接口 |
高温气体泄漏 → 轴承润滑油碳化 |
II. 材料演进：从石墨到先进的氟橡胶/聚四氟乙烯复合材料
材料演进：高温聚合物的胜利
-
传统材料的局限
- 石墨涂层钢环：在 >750°C 时因热膨胀系数不匹配而开裂。
- 硅橡胶 (VMQ)：在直接排气路径中降解（>250°C 下寿命 <500 小时）。
-
氟橡胶突破
- 高温氟橡胶 (FKM)（例如，杜邦 Viton® Extreme™）：耐受 300°C 短期峰值，耐油性优异。
- PTFE 复合材料：添加碳纤维/石墨填充物 → 摩擦系数降低 40%，耐磨性提升（如圣戈班 NORGLIDE® HP）。
- 多层结构密封环：钢骨架 + FKM 密封唇 + PTFE 摩擦面 → 实现动态密封与静态密封的统一。
III. 设计挑战：在旋转与静止之间跳舞
设计挑战：动态与静态界面的精密平衡
- 热膨胀迷宫：涡轮轴（钢）与壳体（铸铁）的膨胀差异可达 0.3mm → 要求密封环具备径向浮动能力。
- 微米级间隙控制：理想油膜厚度 3-8μm。过薄导致干摩擦，过厚引发机油泄漏。
- 反向压力陷阱：低速时压气机背压不足 → 需弹簧辅助唇口张开（如 Wave-Spring 设计）。
IV. 未来前沿：智能密封与材料革命
未来前沿：集成传感与超高温材料
- 嵌入式传感器：监测密封环温度/磨损的 RFID 标签 → 实现预测性维护。
- 陶瓷基复合材料 (CMC)：可承受 >1000°C（如 SiC/SiC），用于下一代稀薄燃烧涡轮。
- 主动气膜密封：利用增压空气形成动态气障 → 接近零摩擦（如博格华纳 eTurbo™ 概念）。
结论：
涡轮增压器密封环虽小，却是发动机性能、排放与可靠性的基石。随着材料科学（如耐更高温度的聚合物和陶瓷）和设计理念（如主动气膜密封）的持续突破，这些“高温卫士”将继续推动涡轮增压技术向更高效率、更强动力的未来迈进。每一次增压压力的稳定输出，都离不开这些精密密封环在极端环境下的默默坚守。
