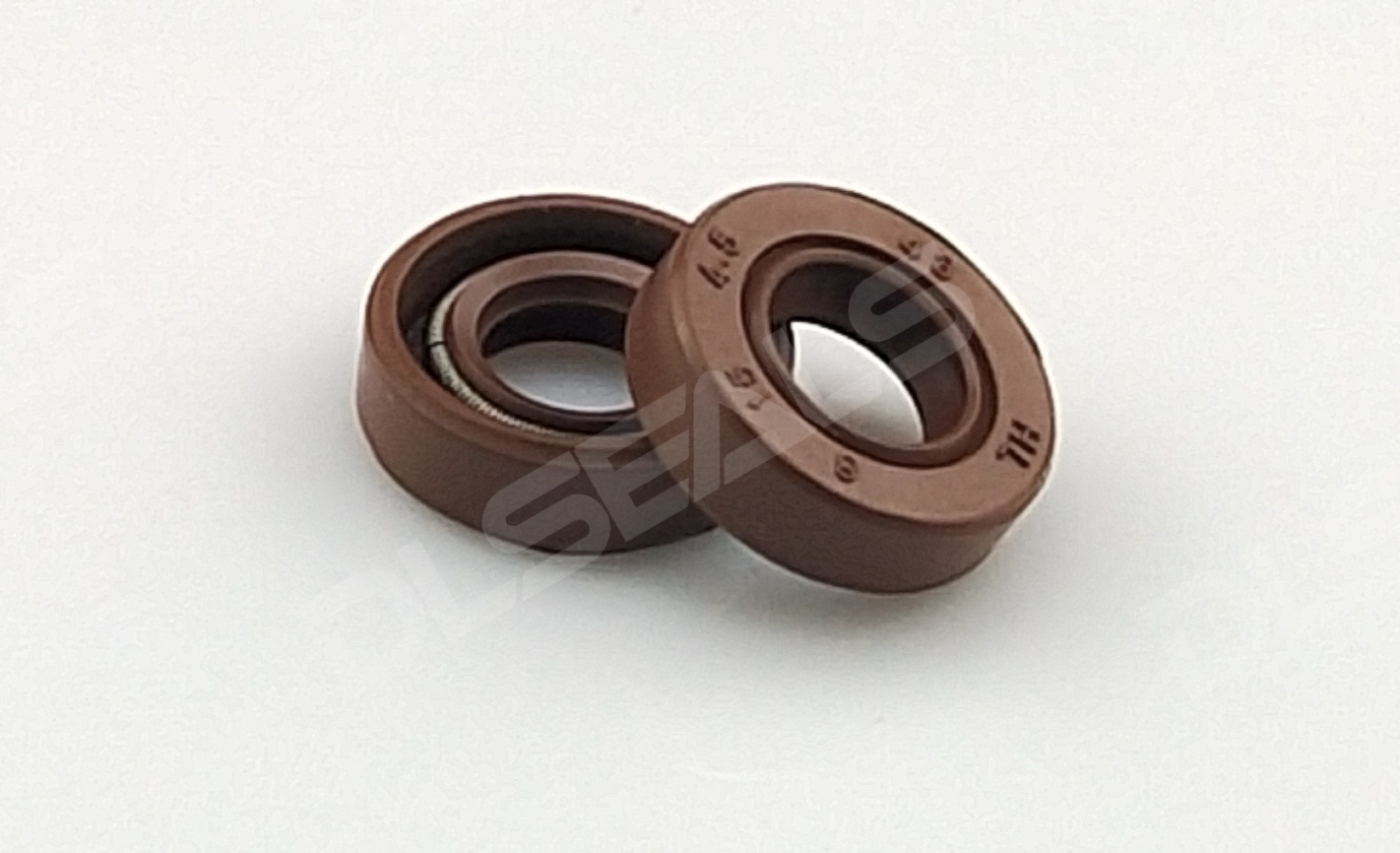

骨架油封，又称径向轴密封件或唇形密封圈，是一种广泛应用于机械设备中的密封元件，主要用于防止润滑油泄漏和外部污染物侵入旋转轴系统。它由橡胶密封体、金属骨架和自紧螺旋弹簧等部件组成，具有结构简单、密封可靠、耐磨损等特点，在汽车、工程机械、泵阀等领域发挥着关键作用。骨架油封的生产工艺涉及材料科学、机械加工和化学工程等多学科知识，其核心在于确保橡胶与金属骨架的牢固粘合、唇口的精密成型以及整体密封性能的稳定性。本文以骨架油封的生产工艺和流程为核心，详细阐述其主要工段、技术要点及质量控制措施，旨在为相关从业者提供技术参考。
骨架油封的生产流程通常分为六个主要工段：胶料准备工段、模具准备工段、骨架准备工段、弹簧准备工段、产品硫化成型工段以及后加工组装工段。这些工段环环相扣，形成一个完整的闭环生产体系，确保产品从原材料到成品的品质可控。 以下将逐一剖析各工段的工艺细节。
胶料准备是骨架油封生产的基础工段，直接影响密封件的弹性、耐油性和耐温性能。该工段的主要工序包括：原材料入厂检验、配料、混炼、过滤、加入硫化剂、胶料检验和预成型。
首先，原材料（如丁腈橡胶、氟橡胶、硅橡胶等合成橡胶，以及填料、增塑剂和防老剂）需经过严格检验，确保纯度、粒径和化学成分符合标准。合格后，进行配料操作，按照配方比例称量并混合。混炼过程可采用开炼机或密炼机，将原材料均匀分散，形成胶料基体。为防止焦烧，通常采用两段法混炼：先混炼主料并过滤杂质，后加入硫化剂（如硫黄或过氧化物）。过滤工序使用挤出机或滤胶机去除异物，提高胶料纯净度。
胶料检验是关键控制点，包括硬度、拉伸强度、压缩永久变形和耐油性测试，使用硫化仪、硬度计等设备进行评估。只有合格胶料才能进入预成型阶段。传统预成型在开炼机上制成胶片并裁切，而现代工艺采用精密预成型机（如注射式或挤出式设备），直接成型出精确形状和重量的半成品。这种方法效率高，重量偏差控制在±0.5%以内，避免了手工误差。 整个工段强调环境控制，如温度在20-25℃、湿度低于60%，以防胶料老化。
模具是骨架油封成型的“蓝图”，其精度直接决定唇口几何形状和密封效果。该工段涉及模具的设计、加工和表面处理。
模具材料通常选用高碳钢或合金钢坯料，先进行锻压以消除内应力，然后调质热处理，提高硬度和韧性。根据油封规格，模具型腔需精密车铣加工，公差控制在±0.01mm。复杂模具（如多唇口设计）可能需数控机床或电火花加工。表面处理包括氮化或镀硬铬，以增强耐磨性和脱模性能。氮化层厚度一般为0.3-0.5mm，提高模具寿命至10万次以上。
模具准备还需考虑热膨胀系数匹配，确保硫化时尺寸稳定。现代工厂采用CAD/CAM软件辅助设计，实现快速迭代。
金属骨架提供油封的刚性和安装支撑，其准备工段包括冲压成型和表面处理。
骨架冲压采用冷冲压工艺，使用冲床和模具将钢板（如冷轧钢或不锈钢）一次或多级冲压成环形结构。简单骨架（如内骨架）可一次成型，而外骨架或组合骨架需多道工序，包括拉伸、翻边和精冲。冲压后，进行去毛刺和尺寸检验，公差控制在±0.05mm。
表面处理旨在增强橡胶与金属的粘合强度，常见方法有三种：(1) 碱处理除油后干法喷砂、清洗、干燥并涂胶粘剂；(2) 湿法喷砂后清洗、干燥涂胶；(3) 脱脂、酸洗、磷化后涂胶。磷化层厚度为5-10μm，提供微观粗糙表面，提高附着力。胶粘剂（如Chemlok系列）需均匀涂布，烘干温度80-120℃。许多厂家采用连续生产线，实现自动化喷砂和磷化，减少人为污染。 此工段的废液处理需符合环保标准，如中和磷化液。
自紧螺旋弹簧提供唇口的径向压力，确保动态密封。该工段包括弹簧缠绕、对接、切断和检验。
原材料为不锈钢丝或碳钢丝，直径0.2-0.5mm。使用自动缠簧机缠绕成螺旋形，控制圈数和节距。缠绕后，进行对接焊接（激光或电阻焊），确保接头平滑无凸起。然后切断至指定长度（如油封周长匹配）。检验包括拉力测试（弹簧常数k值）和疲劳试验，确保在10^6次循环下无失效。 弹簧表面可镀锌或涂油防锈。
硫化成型是将胶料、骨架和模具整合的关键工段，实现橡胶的交联和与骨架的粘合。
设备包括普通平板硫化机、抽真空自动硫化机或橡胶注压机。工艺参数因胶料类型而异：温度150-180℃，压力10-20MPa，时间3-10分钟。抽真空机可去除气泡，提高密实度。注压机适用于大批量生产，胶料注入模具腔后加热硫化。追求高温短时硫化（如180℃/3min），以提高效率并减少能耗。 成型后，快速冷却定型，避免唇口变形。
后加工确保油封的外观和功能完善，包括修整、组装、检验和包装。
唇口胶边修整使用专用刀具或激光切割，去除飞边。外骨架需扣压固定。装配弹簧时，确保均匀嵌入唇槽。检验涵盖外观（无裂纹、气泡）、尺寸（唇口直径公差±0.1mm）、硬度（邵氏A 70-90）和密封性能测试（如泄漏率<0.1ml/h）。合格品包装防尘存储。
全程质量控制采用ISO/TS 16949标准，包括过程能力指数（CpK>1.33）和在线监测。关键技术要点：(1) 粘合强度测试（剥离力>5N/cm）；(2) 环保材料选用（如低VOC胶料）；(3) 自动化集成，如机器人臂组装，提高一致性。常见问题如焦烧或粘合失效，可通过优化配方和工艺参数解决。
骨架油封的生产工艺体现了精密制造的精髓，从原材料到成品的每个环节都需严格把控。随着工业4.0的推进，数字化监控和智能设备将进一步提升生产效率和产品质量。未来，开发新型材料（如氢化丁腈橡胶）和绿色工艺将成为行业趋势，推动骨架油封向高性能、长寿命方向发展。
