在液压缸、气动执行机构、往复泵及各类工业密封设备中，密封件不仅需要承受介质压力，还需要适应往复运动产生的摩擦、磨损及温度变化。对于存在腐蚀性介质、较高温度或低摩擦要求的工况，传统橡胶密封件可能受到材料耐化学性、摩擦性能或工作温度的限制。

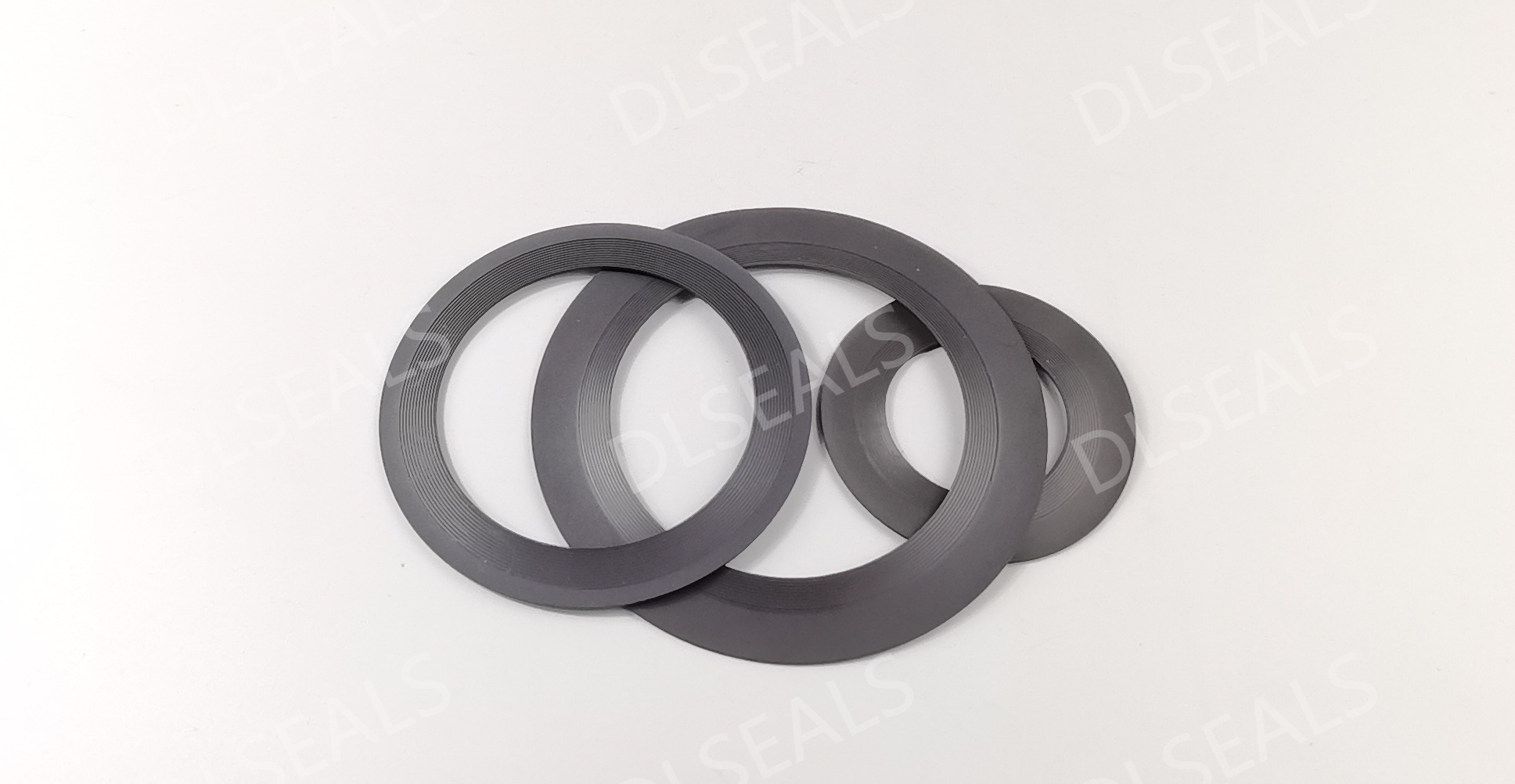

四氟皮碗（PTFE Cup Seal）是一种以聚四氟乙烯（PTFE）或改性PTFE为主要材料制成的唇形密封元件。其结构通常具有杯状、U形或其他带密封唇口的截面，通过唇口与配合表面之间的接触实现密封，并可利用介质压力增强密封效果。
与普通橡胶皮碗相比，四氟皮碗具有摩擦系数较低、耐化学性良好及温度适应范围较宽等特点，在特殊液压系统、气动设备、化工机械及精密往复运动装置中具有应用价值。
但PTFE本身弹性有限，其密封性能不仅取决于材料，还与唇口结构、初始过盈量、压力方向、安装沟槽及运动条件密切相关。
四氟皮碗通常采用具有一定开口方向的唇形结构。根据设备类型和密封要求，可以设计为单唇、双唇、U形截面或其他特殊杯形结构。
其基本密封原理可以分为初始密封和压力辅助密封两个阶段。
初始密封阶段
在设备尚未建立工作压力时，四氟皮碗通过唇口的结构变形、尺寸过盈或辅助弹性元件产生一定的接触压力，使唇口贴合缸筒或活塞杆表面。
由于PTFE的弹性恢复能力通常低于橡胶，因此纯PTFE皮碗的初始密封能力对唇口几何形状、加工精度和安装尺寸较为敏感。
对于低压或要求较高初始密封性能的应用，可以采用橡胶O形圈、弹簧或其他弹性元件辅助预紧，但并非所有四氟皮碗都需要配置辅助元件。
压力辅助密封阶段
当工作介质从皮碗开口方向进入密封腔时，压力作用于唇口内侧，使密封唇向配合表面产生附加接触力。
随着介质压力增加，唇口接触压力通常也会相应提高，从而增强密封效果。
这种结构常被称为压力自紧式密封。
需要注意，压力越高并不意味着密封效果一定越好。过高的接触压力可能导致摩擦发热、唇口磨损、永久变形或密封材料向配合间隙挤出。
此外，单向四氟皮碗通常具有明确的压力作用方向。如果介质压力从相反方向作用，唇口可能无法得到有效支撑，甚至发生翻唇或泄漏。因此，在双向承压工况中，需要采用适合的双向密封结构或组合密封方案。
四氟皮碗的材料性能直接影响密封件的摩擦系数、耐磨性、承压能力和使用寿命。
纯PTFE具有较低的摩擦系数、优良的耐化学性和较宽的温度适应范围。
其主要优势在于能够适应多种腐蚀性介质，并在部分润滑条件较差的应用中降低摩擦阻力。
但纯PTFE的机械强度、耐磨性能和抗蠕变能力相对有限，长期承受较高接触压力时可能出现冷流或永久变形。
因此，纯PTFE皮碗更适合经过验证的低摩擦、耐腐蚀或中低负载工况，而不宜仅凭材料的耐温、耐化学性能判断其是否适合高压动态密封。
通过添加玻璃纤维，可以改善PTFE的尺寸稳定性、抗压性能及部分工况下的耐磨表现。
玻璃纤维填充PTFE适用于部分需要较高结构稳定性和抗蠕变能力的密封结构。
但玻璃纤维属于相对较硬的填料，其与金属配合表面之间的摩擦磨损关系需要进行评估。对于表面硬度较低或精密加工的配合件，应特别注意长期磨损风险。
碳纤维能够提高PTFE的机械性能、抗蠕变能力及部分条件下的耐磨性能。
石墨填充则可用于调整材料的摩擦特性，在某些滑动密封工况中具有应用优势。
碳纤维、石墨及其复合填充体系常用于对摩擦磨损性能要求较高的动态密封件。
但实际效果与填料含量、纤维形态、介质环境及配合表面密切相关，不能简单认为所有碳填充PTFE都优于纯PTFE。
根据特殊工况要求，还可以使用青铜填充PTFE或其他专用复合配方。
例如，青铜填充PTFE在部分润滑摩擦副中具有较好的承载和耐磨表现，但其化学适用性受到金属填料的影响，不适合未经验证的强腐蚀性介质。
不同改性材料的选择，应以实际介质、压力、速度、温度和配合材料为依据。
| 材料类型 | 主要优势 | 需要关注的问题 | 典型应用方向 |
|---|---|---|---|
| 纯PTFE | 低摩擦、耐化学性好 | 蠕变、耐磨性及弹性恢复能力 | 腐蚀性介质、低摩擦密封 |
| 玻璃纤维填充PTFE | 尺寸稳定性、抗蠕变能力改善 | 对配合面的磨损影响 | 结构稳定性要求较高的密封 |
| 碳纤维填充PTFE | 承载、耐磨及抗蠕变性能可改善 | 填料配方与摩擦副匹配 | 工业动态密封 |
| 石墨填充PTFE | 可改善部分滑动摩擦性能 | 具体介质及载荷适用性 | 低摩擦往复密封 |
| 青铜填充PTFE | 部分润滑工况下具有良好耐磨表现 | 金属填料的耐腐蚀限制 | 润滑液压及机械密封 |
以上性能为材料的一般特点，具体选型仍需参考材料牌号及实际工况测试数据。
橡胶皮碗通常采用NBR、FKM或其他弹性体制造，依靠材料自身的弹性变形形成初始密封接触。
而四氟皮碗主要利用唇口结构、材料的有限弹性变形以及介质压力建立密封接触。
两者最大的区别并不是外观，而是材料的变形特性和密封接触方式。
| 对比项目 | 四氟皮碗 | 橡胶皮碗 |
|---|---|---|
| 主要材料 | PTFE及其改性材料 | NBR、FKM等弹性体 |
| 摩擦性能 | 通常较低 | 取决于橡胶配方及润滑条件 |
| 初始弹性 | 相对较低 | 通常较好 |
| 耐化学性 | PTFE基体耐化学性优良 | 取决于具体橡胶材料 |
| 温度适应性 | 通常较宽，需考虑结构和填料 | 取决于橡胶种类 |
| 抗蠕变性能 | 需要重点考虑 | 需关注压缩永久变形及老化 |
| 低压密封 | 对结构预紧要求较高 | 通常更容易建立初始密封 |
| 典型应用 | 特殊介质、低摩擦及精密密封 | 常规液压、气动及工业设备 |
需要强调的是，四氟皮碗并不是橡胶皮碗的全面替代品。
对于低压、频繁启停、较大安装公差或需要较高弹性补偿能力的工况，橡胶密封件可能更具优势。
而在耐腐蚀、低摩擦或部分特殊温度工况中，经过合理设计的四氟皮碗可以提供更合适的密封方案。
1. 唇口厚度与接触压力
唇口厚度会影响皮碗的变形能力和结构刚度。
较薄的唇口通常更容易发生弹性变形，有利于建立初始接触，但也可能降低抗挤出能力和结构稳定性。
较厚的唇口通常具有更高的刚度，但可能增加初始接触力和摩擦阻力。
因此，唇口厚度需要根据压力、速度、材料模量和配合尺寸进行综合设计。
2. 唇口过盈量
适当的尺寸过盈有助于四氟皮碗在低压或无压状态下建立初始密封。
过盈量不足可能导致低压泄漏，而过盈量过大则可能造成摩擦力升高、唇口温升及异常磨损。
对于PTFE材料，过盈设计还需要考虑热膨胀和长期蠕变。
3. 安装沟槽与挤出间隙
四氟皮碗在压力作用下可能发生局部变形。
如果密封件背部缺乏足够支撑，或配合间隙过大，材料可能被挤入间隙，导致唇口变形甚至损坏。
在较高压力工况中，可以根据需要设置支撑环、防挤出结构或专用背托。
4. 压力方向与唇口朝向
单向皮碗的开口方向通常应朝向设计压力侧，使介质压力能够作用于唇口并增强密封。
对于存在压力反转的设备，应确认密封结构是否具备双向承压能力，不能简单将单向皮碗反向安装来实现双向密封。
5. 配合表面质量
四氟皮碗的密封性能与轴、活塞杆或缸筒的表面粗糙度、硬度及几何精度密切相关。
过于粗糙的表面可能加速唇口磨损，而不适当的表面纹理或加工缺陷可能形成泄漏通道。
因此，应根据密封材料、运动方式和润滑条件选择合适的表面质量要求。
液压缸与液压执行机构
四氟皮碗可用于部分液压活塞和活塞杆密封结构，尤其适合对低摩擦、介质相容性或特殊温度条件有要求的设备。
在高压液压系统中，需要重点评估唇口承载能力、挤出间隙和摩擦发热，必要时采用组合密封结构。
气动设备与精密执行机构
气动系统通常要求密封件具有较低的启动摩擦和稳定的往复运动性能。
合理设计的PTFE皮碗能够在部分精密气动设备中降低摩擦阻力，但由于气体润滑能力有限，需要特别关注干摩擦磨损和低压密封性能。
化工泵与往复泵
在输送腐蚀性介质的往复泵或柱塞设备中，PTFE的耐化学性具有一定优势。
但材料选择必须同时考虑介质中是否存在颗粒、工作压力、往复速度和润滑条件。
对于磨蚀性较强的介质，仅依靠PTFE的耐化学性并不能保证良好的使用寿命。
食品、制药及特殊介质设备
在部分食品、制药和高洁净度设备中，PTFE材料具有应用价值。
但用于食品接触、制药或其他洁净工况的四氟皮碗，需要确认具体材料配方、生产工艺及成品是否符合相应法规、卫生和清洁要求，不能仅凭PTFE材料名称判断其合规性。
四氟皮碗的选型应结合完整的工况信息，而不是只根据密封直径和工作压力确定产品。
工作压力。 压力决定唇口受力状态，并影响接触压力和挤出风险。高压工况需要重点检查支撑结构与安装间隙。
运动速度。 往复速度影响摩擦热、润滑膜形成及磨损速度。对于高速运动，需要综合评估材料PV性能和实际接触条件。
工作温度。 虽然PTFE基体具有较宽的耐温范围，但实际密封件的温度适用性受到填料、结构、接触载荷及辅助弹性元件的共同限制。
工作介质。 应确认介质与PTFE基体、填料、弹簧或橡胶辅助元件的相容性，尤其是强腐蚀性和特殊化学介质。
润滑条件。 液压油润滑、水润滑和干摩擦条件下，皮碗的摩擦磨损表现可能存在显著差异。
安装尺寸。 需要确认密封沟槽、配合间隙、唇口过盈及安装导入结构，避免装配过程中造成唇口损伤。
此外，对于要求严格控制泄漏量、摩擦力或使用寿命的设备，还应通过相应的工况试验验证密封方案。
低压或启动阶段泄漏
这种情况可能与唇口初始预紧不足、安装过盈量偏小、材料发生蠕变或配合表面存在缺陷有关。
改善时可以优化唇口结构、调整初始过盈，或根据需要采用弹性辅助预紧结构。
唇口异常磨损
如果唇口磨损速度明显偏快，应检查接触压力、运动速度、润滑状态及配合表面质量。
对于含填料PTFE，还应评估填料与配合表面的磨损相容性。
高压挤出与唇口变形
当工作压力较高且配合间隙过大时，密封材料可能发生挤出变形。
可以通过优化沟槽尺寸、减小不合理间隙、增加支撑结构或调整材料配方改善。
永久变形与密封接触力下降
PTFE在持续载荷和温度作用下可能发生蠕变，使原有唇口形状和接触压力发生变化。
对于长期运行设备，应综合考虑材料抗蠕变性能、唇口厚度及预紧方式。
反向压力导致泄漏
对于单向压力自紧式皮碗，当介质从非设计压力侧作用时，唇口可能无法保持有效接触。
此时应重新确认压力方向，并采用适当的双向密封结构，而不是单纯增加唇口过盈量。
四氟皮碗是一种利用PTFE材料性能与唇形结构相结合的动态密封元件，具有低摩擦、良好耐化学性和较宽温度适应范围等特点，在液压、气动、化工及特殊工业设备中具有重要应用价值。
其密封原理主要依靠唇口初始接触压力与介质压力辅助作用，使密封唇与运动配合表面形成稳定接触。
然而，PTFE并不具备与橡胶相同的弹性恢复能力，因此四氟皮碗的设计必须特别关注唇口几何形状、初始过盈、材料蠕变、挤出间隙及压力方向。
在实际选型中，应根据压力、温度、运动速度、介质、润滑条件及密封结构要求，合理选择纯PTFE或改性PTFE材料，并通过结构优化与工况验证，实现低摩擦、耐磨性和密封可靠性之间的平衡。
