在液压缸、气动设备、往复式压缩机及各类工业机械中，运动部件不仅需要可靠的密封，还需要稳定的导向和承载能力。当活塞、活塞杆或其他运动组件受到径向载荷时，如果缺少合理的支撑结构，金属部件之间可能发生直接接触，进而产生划伤、异常磨损、运动卡滞，甚至导致整个密封系统失效。
耐磨环（Wear Ring）是一种用于运动部件导向、径向载荷支撑和摩擦表面保护的功能性零件，也常被称为导向环（Guide Ring）或支撑环。在往复式压缩机等设备中，承担活塞支撑功能的环件还常被称为支承环（Rider Ring）。
与主要负责阻止介质泄漏的密封圈不同，耐磨环的核心作用是控制运动部件的位置和接触状态，使其在工作过程中保持稳定的配合关系。合理选择耐磨环材料和结构，不仅能够减少机械磨损，还可以改善主密封件的工作环境，提高设备的运行可靠性和使用寿命。
耐磨环通常安装在活塞外圆或活塞杆导向部位的沟槽内，通过自身的承载能力和滑动性能，在运动部件与配合表面之间形成非金属支撑层。
以液压缸为例，活塞在液压力作用下沿缸筒往复运动。理想状态下，活塞轴线应与缸筒轴线保持一致，但实际运行中，设备安装偏差、外部载荷、活塞杆挠曲及运动惯性都可能产生径向力。
如果活塞直接依靠金属外圆与缸筒接触，局部接触应力可能导致金属表面磨损和划伤。安装耐磨环后，径向载荷可以通过耐磨环传递至缸筒内壁，从而降低金属直接接触的风险。
耐磨环主要具有以下功能：
承受径向载荷。 利用材料的抗压性能和有效接触面积，支撑活塞或活塞杆，减少运动部件之间的直接金属接触。
保持导向精度。 限制运动部件的过度偏心和倾斜，使活塞与缸筒、活塞杆与导向套之间保持合理的配合间隙。
保护主密封件。 当运动部件发生偏心时，密封圈容易受到不均匀压缩，导致唇口磨损、局部挤出或泄漏。耐磨环通过改善导向状态，可以降低这些风险。
降低维护成本。 耐磨环通常作为可更换的摩擦零件使用。相比缸筒、活塞等金属组件，更换耐磨环通常具有较低的维护成本。
需要注意的是，耐磨环通常不承担主要密封功能，其安装位置、尺寸和材料选择应与主密封结构相互协调。
耐磨环的材料需要同时满足承载、耐磨、摩擦和尺寸稳定性等要求。不同工业工况对材料性能的侧重点并不相同，因此不存在适用于所有设备的单一最佳材料。
聚四氟乙烯（PTFE）具有较低的摩擦系数、良好的耐化学性能和较宽的温度适应范围，是工业耐磨环常用材料之一。
纯PTFE虽然具有良好的滑动性能，但其机械强度和抗蠕变能力相对有限，在长期高载荷作用下可能发生变形。
因此，工业耐磨环通常采用填充改性PTFE，例如碳纤维增强PTFE、玻璃纤维增强PTFE及青铜填充PTFE等。
不同填料能够改善材料的耐磨性能、承载能力和尺寸稳定性，但也可能改变其对配合表面的磨损特性。
PTFE耐磨环适用于部分低摩擦要求较高的液压缸、气动设备及精密往复运动系统。对于高载荷工况，需要结合具体配方和许用接触压力进行评估。
聚醚醚酮（PEEK）是一种高性能工程塑料，具有较高的机械强度、良好的耐热性能和抗蠕变能力。
与普通PTFE相比，PEEK通常具有更高的刚度和承载能力，因此在高负载、高温及尺寸稳定性要求较高的设备中具有应用优势。
通过碳纤维、石墨或其他填料改性，还可以进一步调整PEEK的摩擦磨损性能。
但PEEK的摩擦系数通常高于PTFE，且材料刚度较大。在实际设计中，需要特别关注配合表面的硬度、粗糙度和润滑条件，避免局部接触压力过高造成异常磨损。
尼龙（PA）具有良好的机械强度、韧性、抗冲击能力和加工性能，常用于液压缸、机械导向部件及一般工业耐磨结构。
常见材料包括PA6、PA66和PA12。
尼龙耐磨环具有一定的成本和加工优势，但其吸水特性可能导致尺寸和机械性能变化。
对于长期接触水、湿度变化较大或配合公差严格的设备，需要特别关注材料的吸水率及尺寸稳定性。
酚醛夹布耐磨环通常采用织物增强酚醛树脂复合材料制造，具有较好的机械强度、抗压能力和耐磨性能。
这类材料常用于大型液压缸、工程机械及其他承受较大径向载荷的设备。
织物增强结构能够提高材料的承载能力和结构稳定性，但其耐磨性能、吸水特性和温度适应性仍取决于具体配方和制造工艺。
对于重载、低速往复运动设备，酚醛夹布耐磨环通常是值得考虑的材料方案。
| 材料 | 主要优势 | 主要限制 | 典型应用 |
|---|---|---|---|
| 改性PTFE | 低摩擦、耐化学性好 | 需关注蠕变和承载能力 | 低摩擦液压缸、气动设备 |
| PEEK | 高强度、耐热、抗蠕变 | 成本较高，对摩擦副要求较高 | 高载荷、高温导向结构 |
| 尼龙PA | 韧性好、易加工、成本适中 | 吸水影响尺寸稳定性 | 一般液压及机械导向 |
| 酚醛夹布 | 承载能力较好、结构刚度高 | 需评估吸水和摩擦特性 | 重型液压缸、工程机械 |
以上为不同材料的典型特点，实际性能还取决于材料牌号、填料比例、制造工艺及运行条件。
耐磨环通常采用矩形或近似矩形截面，通过与安装沟槽和配合表面的尺寸关系实现导向支撑。
在结构设计中，需要综合考虑耐磨环的轴向宽度、径向厚度、安装间隙、接触面积及热膨胀特性。
整体式耐磨环
整体式结构具有较好的环体连续性，但安装通常受到设备结构限制，可能需要在装配过程中进行轴向套装。

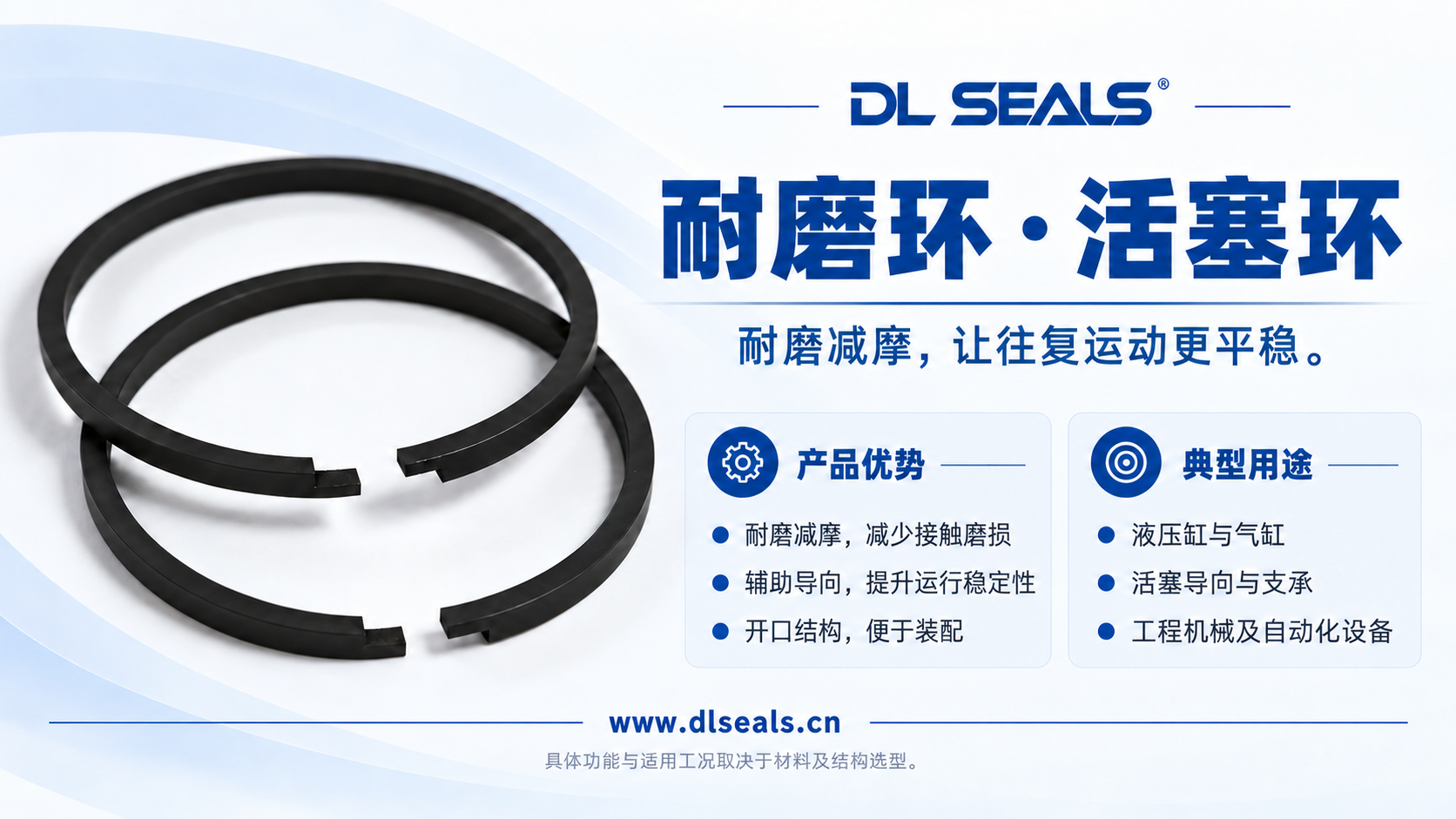

开口式耐磨环
开口式耐磨环可以通过适当扩张或收缩安装到沟槽内，具有较好的装配便利性。
常见开口形式包括直切口、斜切口及其他特殊接头结构。
开口间隙需要考虑工作温度、材料热膨胀、吸水变化及安装条件，避免环体因间隙不足而产生挤压、翘曲或卡滞。
带状耐磨环
部分耐磨环采用带状材料加工或裁切成环，特别适合某些大直径液压缸和维修应用。
这类结构需要重点控制带材厚度、宽度、长度及接头间隙，确保安装后的承载和导向性能。
对于大型液压缸，还可以通过布置多道耐磨环提高导向稳定性。但多道耐磨环的载荷分配并不一定均匀，需要结合安装距离、结构刚度和偏载情况进行设计。
耐磨环与主密封圈虽然承担不同功能，但两者的工作状态密切相关。
当活塞受到较大径向载荷时，如果耐磨环的承载能力不足，活塞可能产生明显偏心，使主密封圈一侧受到过度压缩，而另一侧接触压力不足。
这种情况可能同时造成局部磨损和泄漏。
另一方面，如果耐磨环与缸筒之间的配合间隙过小，或者材料因温度变化发生过度膨胀，则可能增加滑动摩擦，导致运动阻力和摩擦热上升。
因此，耐磨环设计不能只追求更高硬度或更小间隙，而应使导向能力、承载性能和摩擦特性达到合理平衡。
在完整的液压密封系统中，耐磨环、主密封件和防挤出元件应根据各自功能进行合理配置。
耐磨环负责导向与承载，主密封件负责压力密封，防挤出结构负责限制密封材料进入过大的配合间隙。
三者合理配合，才能在复杂载荷条件下保持稳定运行。
液压缸与工程机械
液压缸是耐磨环最常见的应用领域之一。
在挖掘机、起重机、液压压力机和其他工程设备中，耐磨环用于支撑活塞和活塞杆，降低偏载造成的金属接触与密封损伤风险。
对于高载荷液压缸，应重点评估耐磨环的有效承载面积、许用面压和导向间距。
往复式压缩机
在往复式压缩机中，承担活塞支撑功能的环件通常称为支承环或Rider Ring。
其主要作用是承受活塞组件重量及其他径向载荷，防止活塞本体与气缸内壁直接接触。
对于无油润滑压缩机，改性PTFE及部分高性能工程塑料可用于支承环制造，但需要特别关注干摩擦磨损、摩擦热及材料的长期尺寸稳定性。
气动与自动化设备
在气缸和自动化执行机构中，耐磨环能够提供必要的导向支撑，帮助维持运动精度。
对于高频往复运动，应优先评估低摩擦材料及其长期磨损表现，避免因摩擦阻力过大影响执行机构的响应性能。
冶金与重型工业设备
冶金设备和大型液压机械通常存在较大的径向载荷、冲击及振动。
在这类设备中，具有较高承载能力的酚醛夹布、PEEK或其他增强复合材料耐磨环可以作为选型方案。
但具体材料仍需根据实际载荷、温度、润滑条件及配合表面状态确定。
耐磨环的可靠性不仅取决于材料本身，还与结构尺寸和设备运行条件密切相关。
1. 径向载荷与接触面压
耐磨环首先需要具备足够的承载能力。
工程设计中可以利用径向载荷与有效承载面积估算接触面压
需要注意，实际接触压力往往并非均匀分布。活塞偏心、环体变形、导向间距及结构刚度都会影响载荷分配，因此这一公式只能作为初步评估依据。
2. 运动速度与PV值
PV值是评价滑动材料工作条件的常用指标之一，通常表示接触压力与滑动速度的乘积：
[ PV=p\times v ]
其中，(v) 为滑动速度。
PV值越高，材料面临的摩擦发热和磨损风险通常越值得关注，但允许PV值并不是固定不变的材料常数。
实际选型时，应参考具体材料供应商的测试数据，并考虑润滑、温度、运动形式和配合材料等条件。
3. 温度与热膨胀
耐磨环与金属缸筒的热膨胀系数可能存在明显差异。
在温度变化较大的工况中，必须为材料的热膨胀或收缩预留合理空间，避免因过度膨胀造成卡滞，或因间隙过大导致导向性能下降。
4. 润滑与介质条件
液压油润滑、干摩擦、水润滑及其他介质环境对耐磨材料的要求不同。
例如，PTFE在低摩擦应用中具有优势，但高载荷下需要关注蠕变；尼龙在潮湿环境中需要考虑吸水；PEEK在高负载工况下具有较好的结构强度，但也需要匹配适当的摩擦副。
5. 配合表面质量
缸筒和活塞杆的表面粗糙度、硬度及几何精度会影响耐磨环的磨损速度。
特别是含有玻璃纤维或其他硬质填料的材料，需要评估其与配合表面的相容性，避免因材料组合不合理造成磨粒磨损。
异常磨损
耐磨环磨损过快可能与接触压力过高、润滑不足、表面粗糙或颗粒污染有关。
改善时应检查实际径向载荷、导向间距、配合表面状态和材料耐磨性能。
局部压溃或永久变形
在持续高载荷作用下，部分工程塑料可能发生蠕变或局部压缩变形，导致导向间隙变化。
对于此类问题，可以考虑提高有效承载面积，或选择抗蠕变性能更好的材料。
开口处损伤
开口间隙设计不合理、安装过程中发生过度变形，或者工作温度变化过大，都可能导致耐磨环开口位置出现局部损伤。
偏磨与单侧磨损
当耐磨环一侧磨损明显高于另一侧时，通常需要检查设备是否存在安装偏心、活塞杆弯曲、外部侧向载荷或导向结构不足等问题。
摩擦发热与卡滞
过小的安装间隙、过高的接触压力或不适当的材料组合，可能导致滑动阻力增加和局部温升。
此时应重新评估材料热膨胀、安装尺寸及实际摩擦条件。
耐磨环虽然通常不直接承担主要密封任务，却是液压缸、往复式压缩机及其他工业运动设备中不可缺少的功能性部件。
其核心作用在于承受径向载荷、保持运动导向、减少金属直接接触，并保护主密封件及关键机械表面。
随着工程塑料和复合材料技术的发展，改性PTFE、PEEK、尼龙及酚醛夹布等材料为不同工况提供了多样化的耐磨环解决方案。
对于实际工业应用，耐磨环的选型不能只关注材料硬度或耐磨性，还必须综合考虑径向载荷、接触面压、滑动速度、温度、润滑条件、安装间隙及配合表面质量。
通过合理匹配材料性能、结构尺寸和设备工况，可以有效降低异常磨损与密封失效风险，提高工业设备的运行稳定性和使用寿命。
