金属空心O型圈（Hollow Metal O-Ring），又称金属空心密封环或金属O型密封圈，是由高强度薄壁无缝金属管材精密成形的环形静态密封元件。其截面通常为圆形（也可定制为C型、椭圆形等），广泛应用于航空航天、核电、石油化工、半导体真空设备及高温高压阀门等领域。与传统橡胶O型圈或实心金属垫片相比，金属空心O型圈的最大特色在于其独特的自适应密封原理：通过管壁弹性-塑性变形与系统压力的协同作用，实现从初始接触到压力自增强的全过程密封。本文以金属空心O型圈的密封原理为核心，从基本结构、工作机制、变形特性、压力自适应效应、不同类型对比到设计要点进行专业详尽的技术解析。
金属空心O型圈的核心是薄壁中空管结构，壁厚通常为0.1~0.5 mm，管径0.5~10 mm。安装时置于金属沟槽中，受到轴向或径向预紧力压缩。密封面主要由管壁外表面与沟槽/法兰面接触形成。
初始状态下，空心管呈圆形截面；受压缩后，管壁发生局部扁平变形，在接触区形成一定宽度的密封带。这一变形同时产生初始接触应力（一般5~50 MPa），足以填补密封面微观不平度（Ra 0.8~1.6 μm），实现初步气密/液密。

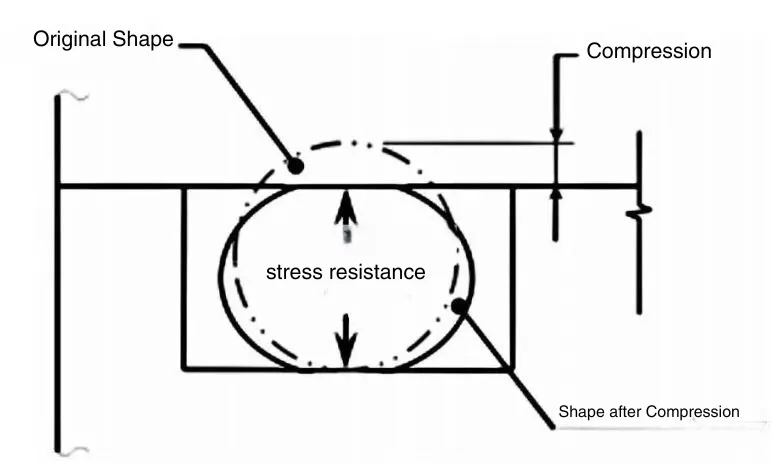

（上图为金属空心O型圈压缩变形示意图，清晰显示原始形状与压缩后形状的变化及应力分布）
金属空心O型圈的密封原理可分为两个阶段：
1. 初始压缩密封阶段安装时施加预紧力（压缩率通常10%~35%），管壁发生弹性变形（部分进入塑性区）。根据胡克定律与有限元分析，接触应力σ主要来源于管壁的弯曲刚度和回弹力。此时密封依靠金属的弹性模量（远高于橡胶）维持接触压力，即使在低温或高真空环境下也不会因材料老化而失效。
2. 系统压力自适应（自增强）阶段当系统内部压力升高时，密封原理体现出显著的自适应特性：
有限元模拟显示，随着压缩量δ从0增加到0.9 mm，Von Mises应力分布从均匀向接触区集中，接触宽度可增加20%~50%，泄漏率显著降低至10⁻⁹ mbar·L/s量级。

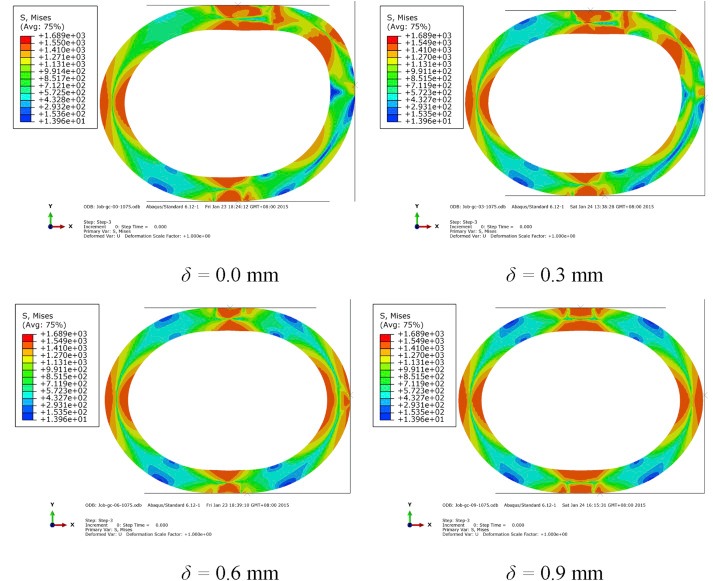

（上图为金属O型圈在不同压缩量下的Von Mises应力云图，清晰展示压缩过程中应力集中与分布变化）

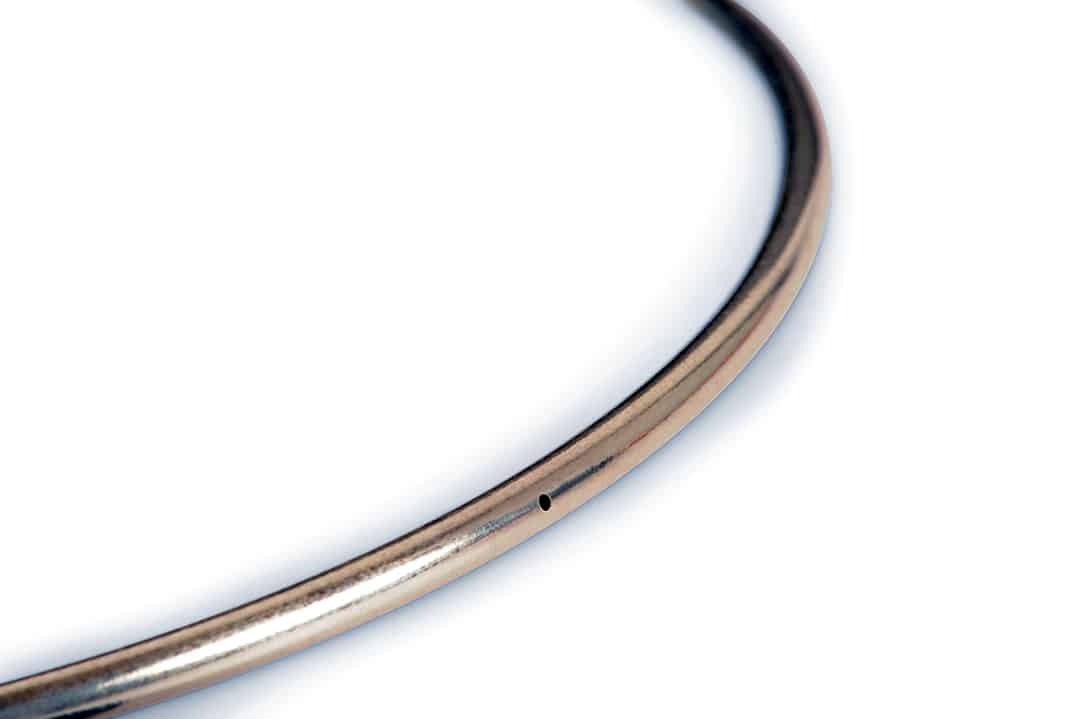

（上图展示不同类型金属空心O型圈实物与带孔自增强型细节）
密封效果取决于以下关键因素：
泄漏率计算通常采用Helium Mass Spectrometer检测，结合接触应力模型进行预测。实际工程中，推荐使用ANSYS或ABAQUS进行非线性接触仿真，验证不同压力、温度下的密封可靠性。

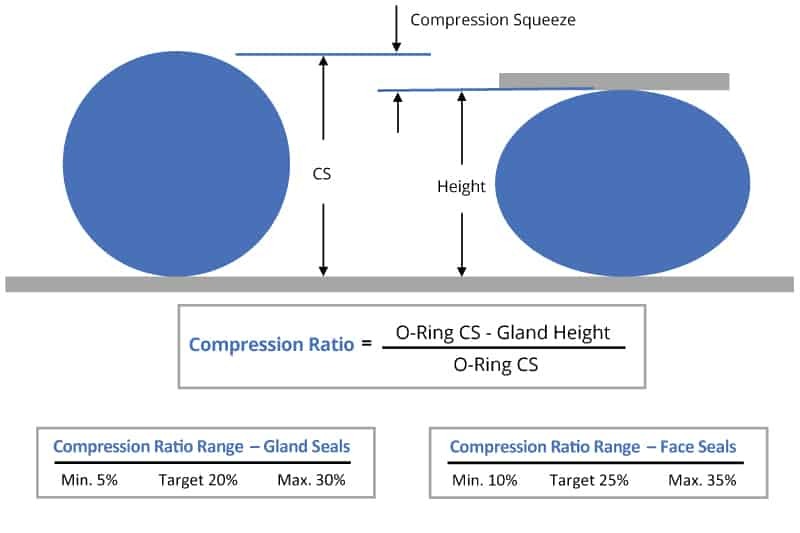

（上图为O型圈压缩率计算示意图，金属空心圈设计可参考类似压缩机制）
优势：
局限性：
金属空心O型圈的密封原理核心在于薄壁管结构的弹性变形与系统压力的协同自适应。初始压缩提供基础密封力，而压力自增强（或充气补偿）机制则实现了“压力越高、密封越可靠”的动态响应。这一原理使其成为航空航天、核电、石油化工等极端工况下最可靠的静态密封方案之一。对于工程师而言，深入理解其变形特性、应力分布与自紧机制，是进行沟槽优化、材料选型和可靠性设计的关键。建议在实际应用中结合有限元分析、台架试验与 helium 检漏验证，确保密封性能满足设计要求。
