在核电站一回路、主泵、蒸汽发生器及阀门系统中，密封件需承受350℃高温高压水、强辐照（10²¹ n/cm²）、硼酸腐蚀及地震载荷的极端工况，其失效可能导致放射性泄漏或停堆事故。金属密封圈与石墨密封件凭借互补性能，构成核岛安全的双重防护体系。本文从材料科学、结构设计、事故应对及前沿创新四维度解析核级密封技术。
一、核电站密封的极限挑战
核心工况参数：
- 压水堆(PWR)：350℃/15.5MPa；沸水堆(BWR)：290℃/7.2MPa（高温导致材料蠕变，密封比压丧失）
- 辐照损伤：快中子注量＞10²¹ n/cm²（金属脆化/石墨粉化）
- 化学腐蚀：1800ppm硼酸+2.2ppm LiOH（诱发应力腐蚀开裂）
- 动态载荷：地震SSE 0.3g+20mm/s管道振动（引发密封界面微滑移泄漏）
核级密封核心指标：
- 设计寿命≥60年（EPR三代堆要求）
- 泄漏率≤1×10⁻⁹ m³/s（ASME III标准）
- LOCA失水事故后保持密封功能
二、金属密封圈：抗辐照与高强度的堡垒
1. 核级合金材料
- Inconel 718：抗15dpa辐照损伤，350℃强度950MPa，用于主泵机械密封
- 316LN不锈钢：抗20dpa辐照，350℃强度450MPa，用于一回路法兰
- Alloy 690：抗25dpa辐照，耐晶间腐蚀，用于蒸汽发生器
- 锆合金(Zr-2.5Nb)：抗100dpa辐照，400℃强度300MPa，用于燃料棒密封
注：dpa（原子位移损伤）= 每个原子位移1次
2. 创新结构设计

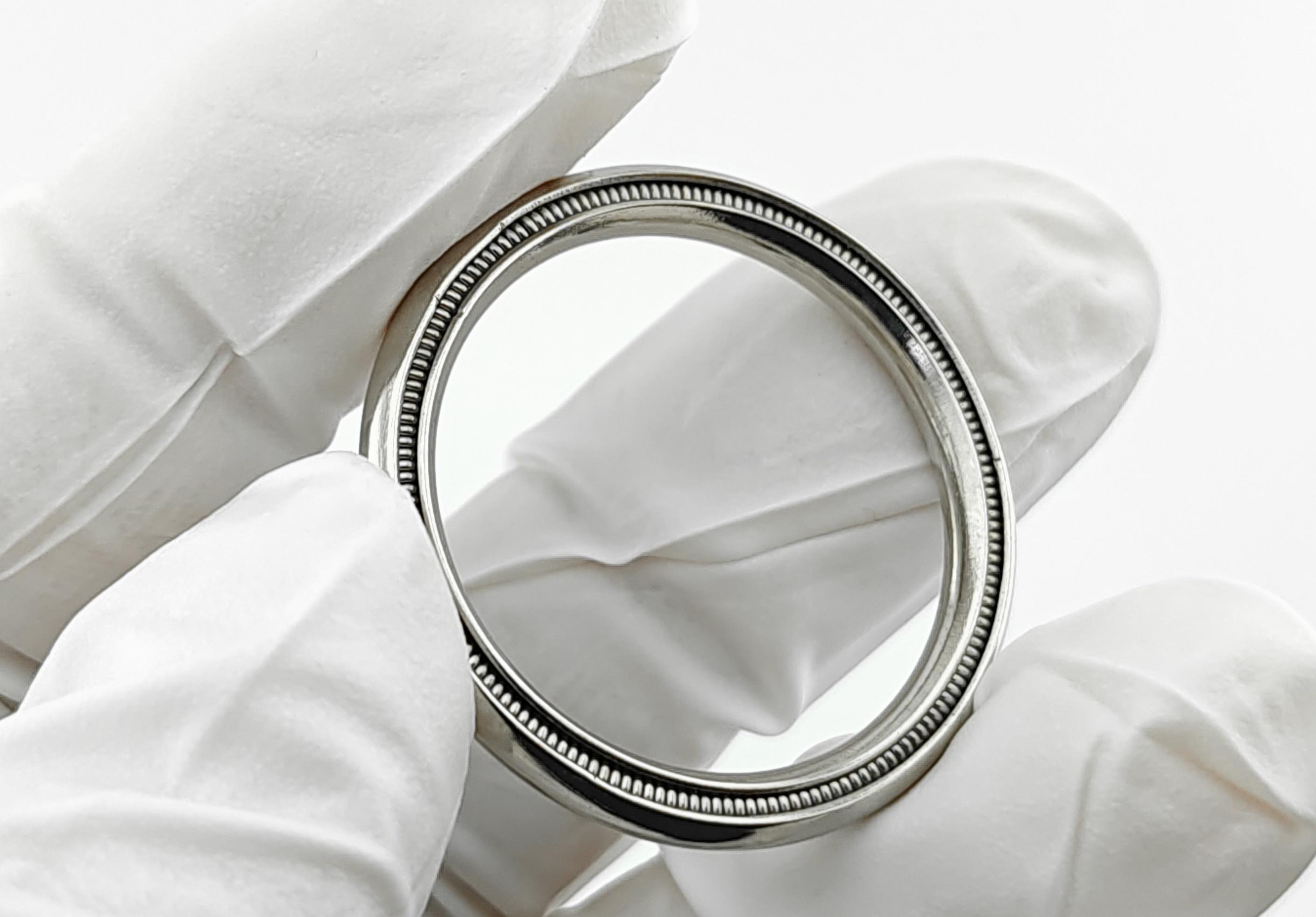

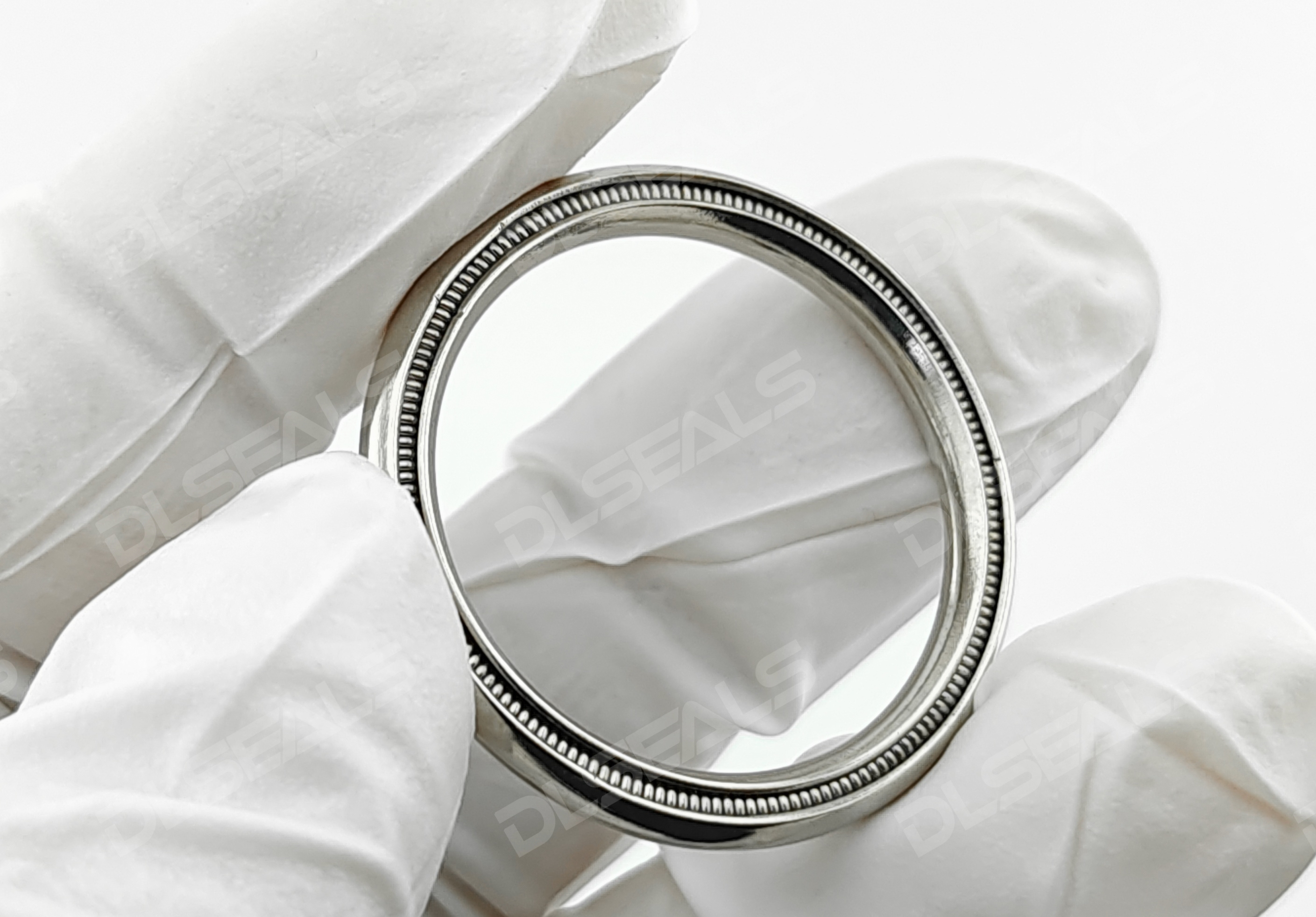

- 自紧式金属C形环：
- 双拱梁结构在压力下径向扩张（压力自增强效应）
- 15MPa工况泄漏率＜10⁻¹¹ m³/s（西屋AP1000应用案例）
- 焊接金属波纹管：
- 50μm厚Hastelloy® C276箔片激光焊接＞100层
- 轴向补偿能力±15mm（有效抵抗地震变形）
三、石墨密封件：高温润滑与应急密封核心
1. 核级石墨性能
- 等静压石墨：密度1.85g/cm³，强度90MPa，适用阀门填料函
- 热解石墨：密度2.20g/cm³，摩擦系数0.08，用于控制棒机构
- SiC增强石墨：强度220MPa，耐900℃高温，用于高温气冷堆
- 渗硼石墨：耐700℃氧化，专为LOCA事故应急密封设计
2. 密封结构创新
- 弹簧蓄能石墨环：
- Inconel弹簧+石墨密封唇+防挤出挡圈
- LOCA事故后（170℃饱和蒸汽）维持零泄漏
- 分瓣式石墨填料：
- 楔形角15°自紧设计（压力越高密封越紧）
- 寿命＞25万次启闭（Fisher核电阀实证）
四、极端工况验证体系
1. 辐照老化试验（ASTM E521）
- Inconel 718：3MeV质子辐照5dpa后屈服强度下降12%
- 核级石墨：10²¹ n/cm²快中子注量下强度保留率＞85%
2. LOCA事故模拟（IEEE 317-2013）
- 测试序列：
15.5MPa/350℃稳态 → 2min降压至0.2MPa → 170℃蒸汽维持24h
- 验收标准：
金属密封泄漏率＜1.0 Scc/s，石墨密封无可视泄漏
3. 地震载荷测试（ASME QME-1）
- OBE基准地震：0.1g/5-35Hz/30s振动测试
- SSE停堆地震：0.3g时程波形模拟
- 振动后泄漏率波动＜10%
五、典型应用方案
1. 反应堆压力容器密封
- 挑战：Ø5m法兰60年免维护，抗LOCA
- 方案：双道Inconel 718 C形环（主密封）+ 渗硼石墨环（备用）
- 实证：EPR反应堆达成60年设计寿命
2. 主泵机械密封
- 方案：SiC陶瓷动环（2800HV硬度）+ 热解石墨静环
- 支撑：Hastelloy® C276多层波纹管
- 泄漏率：＜0.1L/天（华龙一号实测数据）
3. 高温气冷堆氦循环
- 金属密封：Haynes® 230合金O形圈（Al₂O₃涂层）
- 石墨密封：SiC纤维增强石墨（耐磨性×5）
六、前沿技术突破
1. 智能感知密封
- 中子损伤监测：电阻变化推算dpa值（误差＜5%）
- FBG光纤传感：密封应力实时监测（±0.1MPa精度）
2. 新型抗事故材料
- 自愈合金属密封：微胶囊化低熔点合金（62℃熔融封堵裂纹）
- CVD致密化石墨：孔隙率＜0.1%
3. 四代堆密封方案
| 堆型 |
解决方案 |
| 钠冷快堆 |
钽涂层C形环+氮化硼填料 |
| 熔盐堆 |
哈氏合金N+热解石墨复合密封 |
| 聚变堆 |
钨增强石墨+液态锂密封层 |
核级密封的三重防线哲学
第一道：金属密封
- Inconel 718双拱梁结构将15MPa系统压力转化为300MPa密封比压
- 锆合金燃料棒实现40GWd/tU燃耗下的零泄漏
第二道：石墨密封
- 渗硼石墨遇LOCA生成硼硅酸盐玻璃主动封堵泄漏
- 热解石墨高温释放润滑气体实现自修复
第三道：智能监测
- 中子损伤传感器提前15年预警寿命
- 数字孪生系统模拟地震密封完整性
未来方向
随着聚变堆工程化与小型模块化堆（SMR）发展，密封技术将聚焦：
- 极端环境适应：耐氦离子辐照/抗熔盐腐蚀
- 微型化制造：燃料微球密封直径＜1mm
核电站60年安全运行的基石，正系于这些直径数厘米的"密封堡垒"。
