Y形密封圈发生撕裂、挤出等现象的原因

广东德龙密封科技有限公司 2023-12-06

Y型密封圈也是几乎所有行业中常用的密封圈之一。德龙密封告诉你,在没有Y型密封圈的情况下,U型密封圈在高压环境中也占有一席之地。U型圈在高压下唇外侧有很高的压力,此时有很好的自封效果。但由于底部很薄,呈弧形,内压在那里产生很大的张力,所以很容易撕裂,尤其是皮垫。同时,由于底部有剩余的空间,撕裂后可以容纳变形。那么皮革填料的损坏率就会更高。为了更好地防止密封圈的损坏率,橡胶U型圈的底部在设计时会加厚,从而演变成“Y字母形状的密封环后来被业内人士称为“Y型密封环”。

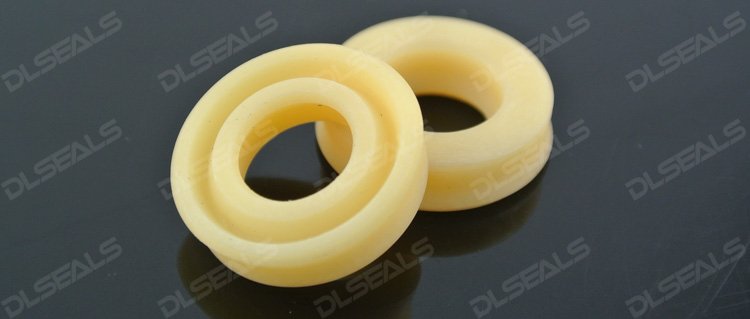

Y形密封圈IDI

虽然底部加厚的Y型密封圈可以防止撕裂,但当内压足够高时,由于集中,底部会出现“橡胶(橡胶密封材料)挤压”。这与O型密封圈中的情况相似。挤压时,内压与间隙之间的关系

为了避免这种损坏,在活塞槽底部打开一个小孔。这样,当内部压力被移除时,Y密封环移动,密封压力立即连接到气缸的底部压力,压力被移除,圆的移动终止,不能发生翻转。如果用支撑环定位,效果会更好。
