垫片密封件尺寸如何选择

广东德龙密封科技有限公司 2023-10-27

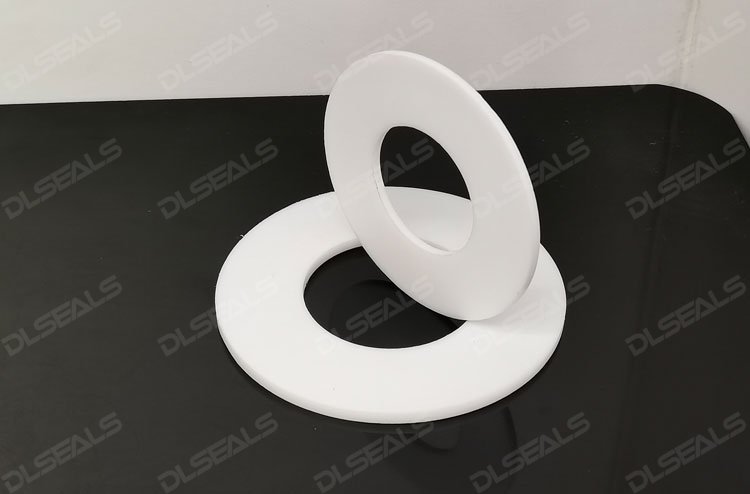

PTFE垫片

1、尽量选择薄垫片作为密封件

密封垫片所需的厚度与其形式、材料、直径、密封表面的加工条件和密封介质有关。例如,对于大多数非金属板垫片密封件,随着垫片厚度的降低,其抵抗应力松弛的能力增加,薄垫片周围接触密封介质的面积较小,因此沿垫片密封件本体的泄漏也减少了。但垫片必须填充法兰密封面的不均匀和起伏,因此垫片的小厚度取决于法兰表面的光洁度、密封垫片的压缩性、垫片的应力、法兰的偏转程度等因素。金属缠绕密封垫片的厚度通常为4.5mm,但也可根据设备或管道直径的大小进行其他厚度,

2、尽量选择较窄的密封垫片

在相同的螺栓载荷下,垫片密封宽度越窄,垫片密封应力越高,密封压力越大,但密封垫片不会破裂或破裂,但也有必要的径向密封通道长度和足够的吹风阻力。一般板垫片通常可根据公称直径和公称压力选择,并根据实际法兰和使用情况进行适当修改,如法兰密封表面光洁度低或密封介质粘度低,增加宽度。

3、不要让垫片的内径伸入管道,也不要过度增加垫片的外径

前者会导致管内流体介质冲刷垫片,不仅污染介质,增加流动阻力,还会因垫片材料被介质浸泡而损坏压缩部分的垫片;后者也会因环境腐蚀而损坏垫片。当密封面为突出或全平面法兰时,当垫片位于螺栓孔中心圆内时,螺栓孔中心圆直径螺栓孔的长度通常为垫片外径(或外环外径)。
