Y形密封圈是如何实现密封效果的

广东德龙密封科技有限公司 2023-10-19

Y形密封环依靠其张开的嘴唇粘贴在密封的副偶合面上。当没有内压时,只有由于密封唇尖的变形,才会产生很小的接触应力。在密封条件下,与密封介质接触的每一点都有与介质压力相等的方向压力,因此唇圈底部会被径向压缩,嘴唇会被轴向压缩,与突出表面的接触会增加,接触应力也会增加。当内压再次升高时,接触应力的分布方式和尺寸会进一步改变,嘴唇与突出表面的配合会更紧密,所以密封性更好,这就是Y形密封圈的“自密封效果”。

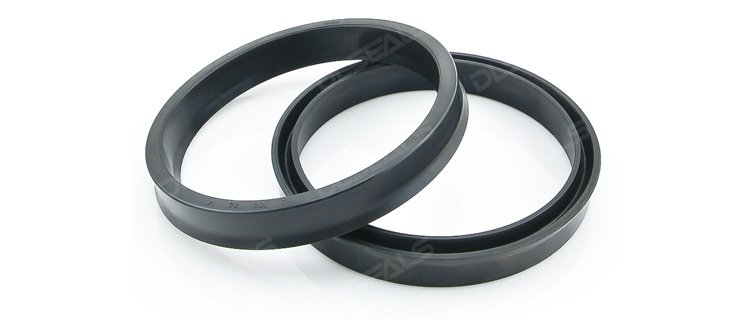

Yxd密封圈

压力赋能密封的高效密封压力等于预压力和流体压力的总和。Y形密封环通过嘴唇的作用有效地密封流体压力,其预压力可以降低到很小的值,流体压力越大,预压力的作用就越低。在高压场所,预压力的作用被忽略了。此时,有利于降低密封摩擦,因为密封摩擦与密封接触应力成正比。因此,Y形密封环的摩擦力低于挤压密封,同时确保密封。

Y形密封圈主要用于往复密封。从工作原理可以看出,安装Y形圈时,嘴唇必须面向高压侧才能发挥作用,因此Y形圈只能单向工作。

当偶合件以工作速度相对运动时,在密封唇和滑动表面之间形成密封油膜,油膜的价值可以改善密封件的摩擦条件,减少损坏;油膜在气动密封中起着密封作用。在液压元件的反复运动中,当运动部件伸缩时,油膜厚度不同,油膜厚度差的积累会导致泄漏。因此,当Y圈密封正常工作时,也有少量泄漏,往复速度大,泄漏量大。这是因为当往复速度较大时,往复频率变得非常频繁,油膜的流体动力作用提高了油膜的厚度,构成了油膜的快速积累。当工作油粘度增加时,油膜厚度增加,往复速率引起的泄漏也增加。但由于液压油的粘度随着温度的升高而降低,液压机械在低温下启动时,运动开始时泄漏较大,随着运动过程中各种损失引起的温度升高,泄漏量逐渐减少。
