格莱圈的安装方法介绍

广东德龙密封科技有限公司 2023-10-12

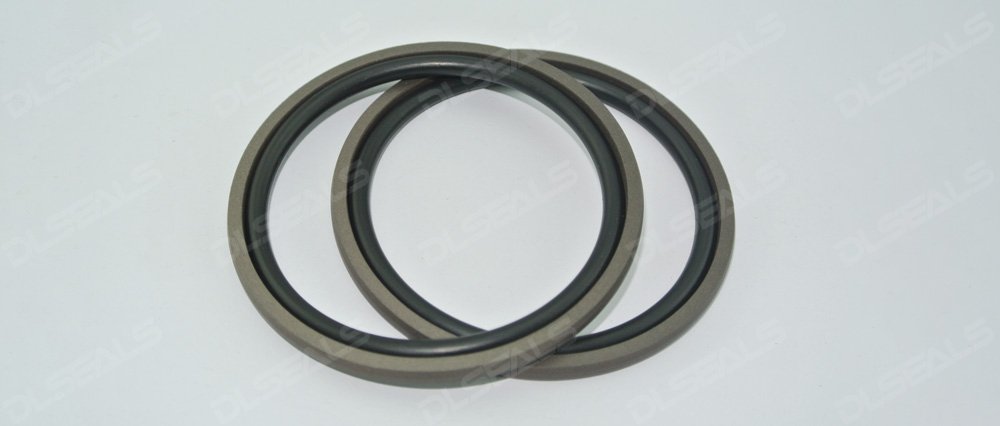

格莱圈

一、液压机格莱圈组合密封件的安装

1.首先,对封闭的零件及相关零件进行检查,均符合安装要求。

2.清洗各部件,应清洗干净,用空气压缩机吹干。

3.在液压油上涂上密封的所有零件和零件。

4.用干净的手握住每个密封元件,轻轻稳定地放入开式管沟中,一定要摆好。

5.将两部分放入带有螺纹的芯中,然后用螺母拧紧。

二、液压机其他组合密封件的安装

1.检查各相关密封件,符合规定后方可安装。

2.用与工作流体介质相容的清洗液清洗各部位的密封件和常用工具,确保清洗干净。

3.如果是开式管沟结构,不需要用普通工具将密封件放在活塞上,然后拧紧固定件。

4.如果是闭管沟结构,在每个密封元件上涂一层薄薄的润滑脂。首先将O形圈放入管沟中,将导向套放入活塞中,然后将TPFE滑环放入导向套的一端,慢慢将TPFE滑环推到活塞管沟的位置。

5.拆下导向套,将校准套转动到密封组合中进行整形,保持5~10min卸下。

6.将活塞放入气缸简单中,注意两点:气缸管口应有符合要求的导套,两者都可以在中间使用。

三、液压机其他密封件的安装过程

1.一般来说,密封端面密封较多,而液压机中的机械截面密封较少。端面密封简单,但在液压机中很常见,应用广泛,如阀块盖板、板阀安装面连接、管接头等,是稍大的邮箱,人工孔也需要端面密封,常见密封为O形密封圈、组合垫、金属垫等。

2.以油箱侧面或正面的人工观察孔为列。油箱人工孔观察孔周围为圆形凸台。土台圆周中心线上有多个不透过的丝孔。将3~5mm厚的耐油胶版切割成人工孔凸台对应的圆形,与凸台上的丝孔进行相应的通孔。然后根据凸台内孔的大小制作人工孔盖板,根据凸台上的丝孔制作相应的通孔。清理盖板、圆形耐油胶版、凸台和管口进行安装。注意使用任何工具。拧紧螺钉必须按中心对称的顺序多次进行。

四、液压机导向环的安装

1.嵌入式导向环是指在活塞内孔加工燕尾槽,其深度为2.5~3.5mm,宽度为2.5~25mm。黄铜或红铜的铜带,厚度薄,槽深mm,计算其燕尾槽的铜带长度,确定总宽度。用木槌将铜带柳如燕尾槽,然后精制成品。其加工精度与活塞相同,其表面粗糙度和圆度符合正常精车要求。

2.浮动导向环有几种,常见于玻璃纤维增强尼龙与石墨混合,厚度3~5mm,总宽度2.5~25mm;另一种是加充聚四指导,厚度为1.5~2.5mm,总宽5.~25mm,计算长度后,可建成45个斜接头,靠近管沟,靠近槽底。注意,由于树脂材料的膨胀系数不同于金属,气缸孔应有较大的间隙,以避免介质温度升高,导致气缸升高或爬行。

五、液压机垫片的安装和释放

垫片安装简单复杂。对于一般小垫片,尤其是稀有金属垫片,封闭压力不是很高,其流体介质是否有害有害,密封简单。例如,液压机中常用的铜垫片用于压力表接头,或压力用于替代其他地方的组合垫片。只要与有色金属合金或铜片结合平整,无划痕,就可以通过螺纹或螺钉拧紧。对于高压或特高压、大垫片,特别是密封高压、有害、有害液体,应特别注意密封安装复杂;虽然液压机中绝大多数液体无毒无害,但如果高压或非常高压,大型金属垫片的密封装配过程并不是很简单。
