液压缸常见的几个类型液压密封件

广东德龙密封科技有限公司 2023-10-01

液压缸常见的液压密封件主要包括O型密封圈、唇型密封件和组合密封件。

1、O型密封环

截面为“O形状简单,橡胶材质,耐磨性不如聚氨酯,因此主要用于液压系统中的静密封。

2、唇形密封件

U形密封圈:U形密封圈密封性能好,但单独使用容易滚动,摩擦阻力大,随着工作压力的增加而增大。因此,U形密封圈仅适用于工作压力低或运动速度低的液压缸。

V形密封圈:V形密封圈必须与支撑环和压力环配合使用。V形密封圈具有良好的密封性能,所使用的密封圈数量可根据工作压力的大小来确定。压力环的调节可以补偿密封圈的损坏。其缺点是结构复杂,摩擦阻力大。因此,V形密封圈仅适用于运动速度低、工作压力高的液压缸。

YX密封圈:YX密封圈总宽度大于2,根据使用稳定性要求,YX密封圈工作唇短于非工作唇,分为孔YX密封圈和轴YX密封圈,YX密封圈不滚动,适用于高压、高速液压缸。

3、组合密封件

蕾形圈:蕾形圈由合成橡胶O形密封圈和夹层橡胶Y形密封圈组成,依靠自身变形对密封面产生较高的初始接触应力,防止无压力液体泄漏。液压缸工作时,压力油使O形密封圈的弹性变形,总是挤压和打开Y形密封圈的密封嘴唇,使其靠近密封表面,并与初始接触应力一起阻止压力油泄漏。

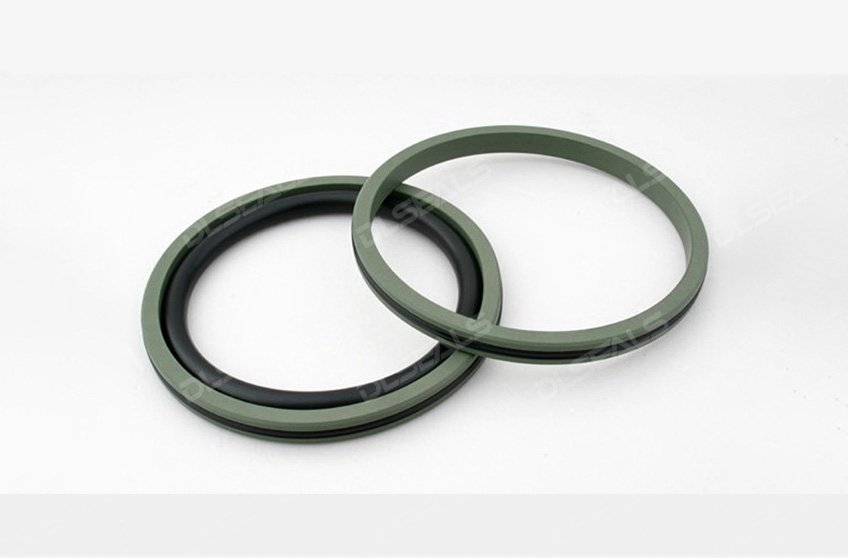

格来圈:格来圈由O型硅胶密封圈和填充聚四氟乙烯的方形密封圈组成。可分为孔格圈和轴格圈,但密封原理相同,根据自身变形对密封面产生较高的初始接触应力,阻止无压力液体泄漏。液压缸工作时,压力油使O形密封圈的弹性变形挤压方形密封圈,使其靠近密封表面,并与初始接触应力一起阻止压力油泄漏。

斯特密封:斯特密封结构与格来圈相似,也由O型硅胶密封圈和填充聚四氟乙烯的独特形状矩形或梯形密封圈组成,与格来圈可分为孔斯特密封和轴斯特密封,其密封效果和密封原理与格来圈相同,但斯特密封只有单向密封效果。斯特密封和格来圈的共同特点是添加聚四氟乙烯材料,摩擦小,无爬行,使用寿命长。
