在液压设备、重型机械和工业往复运动密封系统中，密封件不仅需要承受工作压力，还必须适应频繁运动、冲击载荷、设备振动及长期摩擦磨损。对于大型液压缸、液压机和冶金设备等复杂工况，普通橡胶密封件可能因挤出变形、磨损或结构支撑不足而影响密封可靠性。

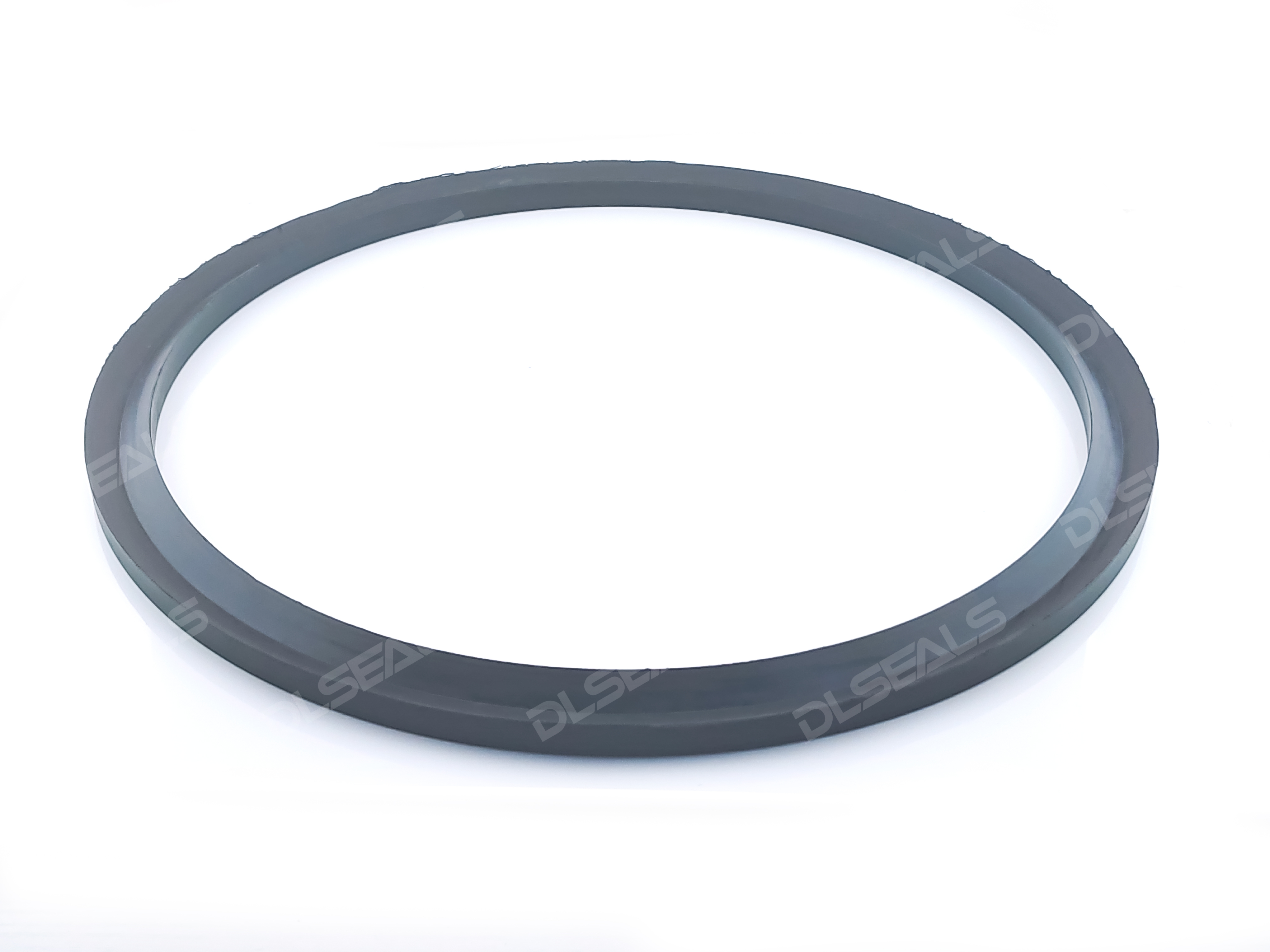

夹布V型密封圈（Fabric Reinforced V-Ring Seal）是一种将橡胶材料与织物增强层相结合的复合密封元件。它采用V形截面结构，利用密封唇口的弹性变形、安装预紧力以及工作介质压力形成密封，同时通过织物增强层提高材料的机械强度、抗挤出能力和耐磨性能。
夹布V型密封圈通常以多道组合形式使用，也称为夹布V形组合密封或V形填料密封。其特点是能够通过合理的材料配方、密封圈数量和组合结构，适应不同压力、运动速度及设备运行条件。
夹布V型密封圈的核心特点是V形截面和橡胶—织物复合结构。与普通整体式橡胶密封圈不同，它通常由多个V形密封环与上下支承元件组合使用。
典型的夹布V型组合密封主要由三个部分构成。
1. V形密封环
V形密封环是组合密封中的主要工作元件，其截面呈V形，两侧形成内、外密封唇口，分别与轴或活塞杆表面以及密封腔壁配合。
当密封组件受到轴向预紧力时，V形结构产生变形，使内外唇口向相应密封表面扩张，形成初始密封接触。
工作介质压力作用于V形截面后，可以进一步推动密封唇口贴合配合表面，提高密封效果。
2. 压环与支承环
V形组合密封通常配置压环和支承环，也可称为压紧环、支撑环或适配环。
压环用于将安装预紧力传递给V形密封环，使密封组件形成适当的初始接触压力；支承环则用于支撑密封组件、限制不合理变形，并帮助保持整体结构稳定。
不同设备可能采用不同的压环、支承环材料和截面设计，具体配置应根据沟槽结构及工作压力确定。
3. 多层组合密封结构
在重载液压设备中，夹布V型密封圈经常采用多道叠装结构。
多个V形环沿轴向排列，可以形成多级密封接触区域，并使组合密封在一定范围内适应磨损和运行条件变化。
但密封环数量并非越多越好。过多的密封环可能增加摩擦阻力、安装空间需求和发热风险，因此需要根据压力、行程、速度及沟槽尺寸合理设计。
其基本工作原理可以概括为：
安装轴向预紧 → V形唇口扩张 → 内外密封面形成初始接触 → 介质压力进一步增强密封 → 织物增强层提供结构支撑。
夹布V型密封圈通常采用橡胶与织物复合制造，通过将织物增强层嵌入橡胶基体，提高材料在压力、摩擦和反复变形条件下的综合性能。
常见的橡胶基体包括丁腈橡胶（NBR）及其他适用于特定介质的橡胶材料，增强织物则可根据产品要求选用棉布、合成纤维织物等。
较高的机械强度
织物增强层能够限制橡胶在受压时的过度变形，提高密封环的结构强度。
与未增强的普通橡胶相比，合理设计的夹布复合材料通常具有更好的承载能力，尤其适用于压力较高、密封截面较大的设备。
良好的抗挤出性能
在高压密封系统中，密封材料可能被压力推向配合间隙，造成挤出、撕裂或局部损坏。
织物增强层能够提高材料抵抗局部变形的能力，降低一定条件下的挤出风险。
但抗挤出能力仍受到密封间隙、工作压力、温度、材料配方和支承结构影响，不能仅依靠增加夹布层解决所有高压挤出问题。
耐磨性与抗撕裂性能
夹布结构能够改善密封环在部分摩擦条件下的耐磨和抗撕裂表现，使其适用于较大载荷和频繁往复运动的密封系统。
需要注意，实际耐磨性能与织物类型、橡胶配方、润滑条件及配合表面粗糙度密切相关。并非所有夹布材料都比普通橡胶或聚氨酯具有更低的磨损率。
一定的弹性与形状保持能力
橡胶基体提供密封所需的弹性和唇口贴合能力，织物增强层则提供必要的刚度和结构支撑。
这种材料组合使夹布V型密封圈在弹性密封与机械承载之间取得平衡，但其柔软性和低压贴合能力可能不及部分纯橡胶密封件。
| 对比项目 | 普通橡胶V型密封圈 | 夹布V型密封圈 |
|---|---|---|
| 材料结构 | 主要采用橡胶 | 橡胶与织物复合 |
| 机械强度 | 取决于橡胶配方 | 通常具有增强优势 |
| 抗挤出能力 | 受橡胶硬度及结构限制 | 通常较好 |
| 耐磨性能 | 取决于材料及工况 | 在部分重载工况下具有优势 |
| 弹性变形能力 | 通常较好 | 受织物增强层约束 |
| 高载荷适应性 | 需要结合结构评估 | 适合重载组合密封设计 |
| 典型应用 | 一般往复密封 | 重型液压、工业往复密封 |
夹布V型密封圈的主要优势不是单纯提高密封唇口的弹性，而是利用复合增强材料改善密封环在压力和机械载荷作用下的结构稳定性。
对于压力较低、摩擦要求严格或安装空间有限的设备，普通橡胶、PU或其他专用密封结构也可能更加合适。
1. 适合重载和较高压力工况
夹布增强结构能够提高密封环的机械承载能力，配合多道V形组合设计，可以用于大型液压缸和工业压力设备。
尤其在承受较大压力变化或机械冲击的设备中，夹布V型密封圈能够通过材料增强和结构支撑改善密封可靠性。
2. 可通过组合结构调整密封性能
夹布V型密封圈的重要特点是组合灵活性。
根据设备要求，可以调整V形环数量、材料、截面尺寸以及压环和支承环结构，以适应不同的工作压力和密封空间。
对于需要维修或更换的设备，采用合理的组合结构也有利于根据实际磨损情况进行维护。
3. 适应往复运动和较大行程
夹布V型密封圈广泛用于液压活塞杆、柱塞及其他往复运动部件。
V形唇口能够在安装预紧力和介质压力作用下保持密封接触，织物增强层则有助于抵抗反复运动过程中的机械载荷。
4. 适用于大型密封尺寸
对于大直径液压缸、重型压力机和特殊工业设备，夹布V型密封圈可以根据实际沟槽尺寸设计和制造。
但大尺寸密封件需要特别关注截面一致性、织物层分布、接头质量以及安装后的压缩量，避免局部受力不均。
液压缸与重型液压设备
夹布V型密封圈常用于大型液压缸、液压压力机和重载执行机构中的活塞杆或柱塞密封。
这类设备通常具有较大的工作载荷和压力变化，对密封材料的机械强度、抗挤出性能及结构稳定性要求较高。
通过多道V形密封环与支承元件组合，可以形成适合设备要求的密封系统。
冶金与钢铁设备
冶金设备中的液压系统可能面临振动、冲击载荷、粉尘和较复杂的运行环境。
夹布V型密封圈可用于适宜的液压执行机构和往复密封部位。
对于存在高温辐射、颗粒污染或严重偏载的设备，还需要配合防尘、导向和冷却等措施，避免密封唇口发生异常磨损。
工程机械与矿山设备
矿山机械、工程液压设备和大型工业执行机构经常承受较大的冲击载荷及复杂的工作循环。
夹布V型组合密封可以作为重载往复密封方案之一，通过增强材料与组合结构提高承载能力。
但对于高频高速往复运动，应特别关注摩擦热、启动力和密封件磨损情况。
船舶及大型工业装备
在部分船舶液压系统、大型柱塞设备及工业压力装置中，夹布V型密封圈也具有应用价值。
对于存在水、油或其他特殊介质的设备，需要根据实际介质选择相应的橡胶基体及织物增强材料，不能直接将普通NBR夹布密封件用于所有介质。
夹布V型密封圈的使用性能与材料、结构和安装条件密切相关。实际选型时，应重点考虑以下因素。
工作压力与密封间隙
工作压力会影响V形唇口的接触压力和材料变形程度。
在较高压力下，需要合理设计密封组件的轴向长度、支承结构及配合间隙，防止密封材料发生过度挤出或局部损伤。
运动速度与摩擦发热
夹布V型密封圈主要用于往复运动密封，但并不意味着能够适应任意高速工况。
随着运动速度和预紧力增加，摩擦热可能升高，进而影响橡胶材料的弹性、磨损及使用寿命。
因此，应根据材料配方、工作压力、润滑状态和运动速度综合评估。
工作温度与介质
夹布V型密封圈的耐温性能取决于橡胶基体、织物材料和复合工艺。
例如，NBR夹布密封件适用于许多矿物油液压系统，但具体允许温度应根据产品配方确定。
对于高温油、特殊化学介质或水基液压液，应重新评估材料兼容性，必要时采用其他橡胶与织物组合。
安装预紧量
安装预紧量直接影响V形唇口的接触压力。
预紧不足可能导致低压泄漏；预紧过大则可能增加摩擦阻力、启动负荷和磨损。
因此，应按照密封组件的设计要求控制轴向压缩量，不能通过无限增加压紧力来补偿密封失效。
配合表面质量
活塞杆、柱塞和密封腔表面的粗糙度、硬度及形位精度都会影响密封寿命。
对于往复运动设备，应避免配合表面存在划痕、毛刺和严重偏心，并结合实际工况设计合理的导向结构。
夹布V型密封圈在长期运行中可能出现唇口磨损、局部挤出、密封环变形、织物层损伤和泄漏量增加等问题。
唇口异常磨损通常与预紧力过大、配合表面粗糙、润滑不足或污染颗粒进入密封区域有关。
挤出和局部撕裂可能与工作压力过高、配合间隙过大或支承结构不足有关。
织物层分离或损伤则需要重点检查复合材料的结合质量、反复变形程度及介质和温度的影响。
低压泄漏或启动泄漏可能与初始预紧不足、唇口尺寸不匹配、安装方向错误或密封面损伤有关。
对于这些问题，应从材料配方、V形截面、密封环数量、安装预紧力、配合间隙和设备运行条件等方面综合分析，而不是简单增加密封环数量。
夹布V型密封圈是一种将橡胶弹性、织物增强和V形压力辅助密封结构相结合的工业密封元件。
与普通橡胶密封圈相比，其主要优势在于较好的机械承载能力、抗挤出性能、结构稳定性以及适应重载往复运动的能力。
通过多道V形密封环、压环和支承环的合理组合，可以针对不同压力、尺寸和运行条件设计相应的密封系统，因此在大型液压缸、液压压力机、冶金机械、工程机械和其他工业设备中具有重要应用价值。
不过，夹布V型密封圈并非适用于所有高压或高速工况。实际设计中仍需要综合考虑工作压力、运动速度、温度、介质、配合间隙和安装预紧量。
只有将材料性能、V形密封结构与实际工况合理匹配，才能充分发挥夹布V型密封圈的耐磨、抗挤出和重载密封优势，提高设备密封系统的可靠性与使用寿命。
