在汽轮机、压缩机、鼓风机及其他高速旋转设备中，轴系密封不仅需要控制介质泄漏，还需要适应轴的径向跳动、热膨胀以及设备启停过程中产生的摩擦与磨损。传统密封材料在长期运行中可能出现磨损加剧、局部温升、密封间隙变化等问题，进而影响设备运行的稳定性。

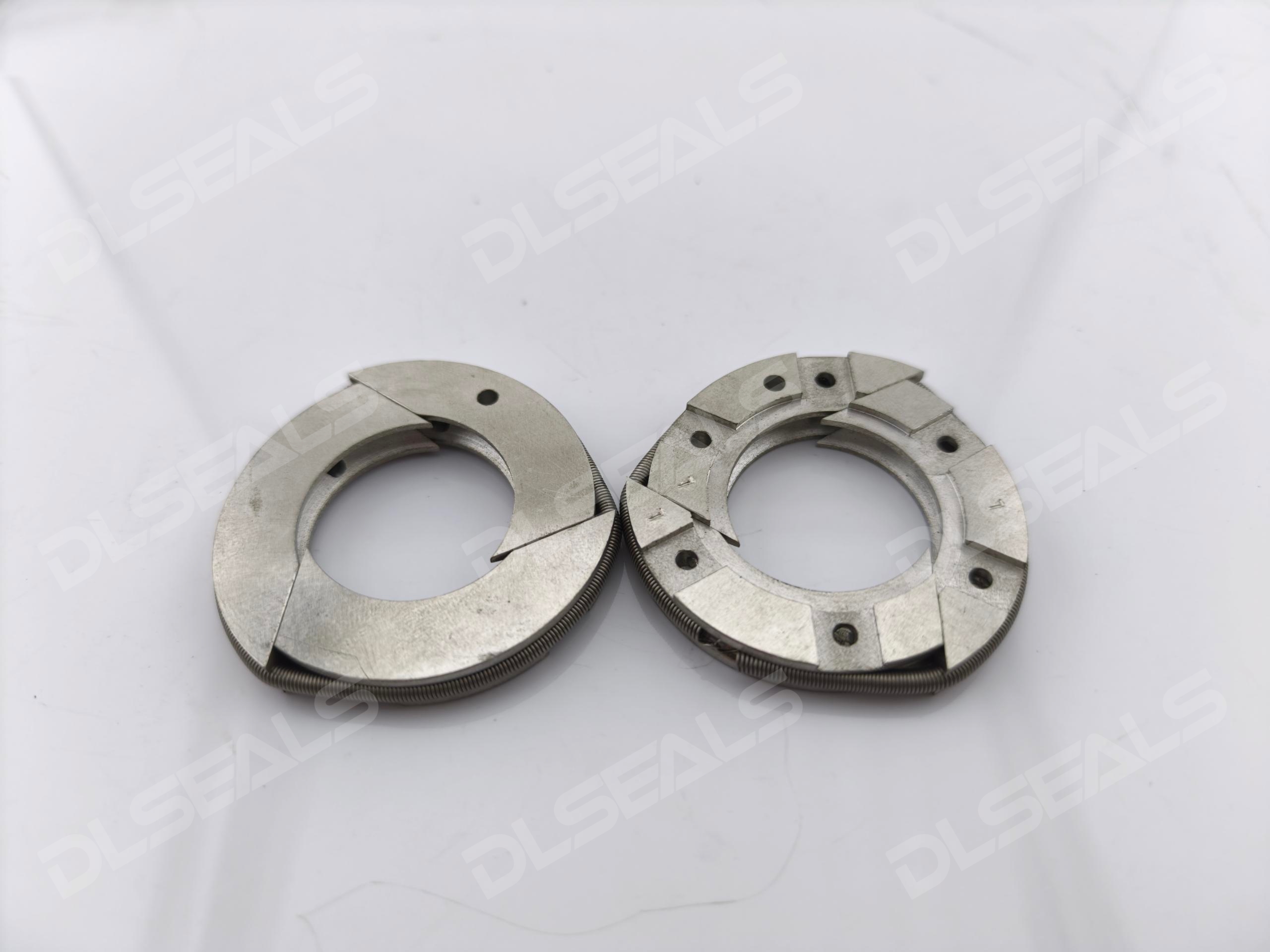

抗磨烧结碳浸渗锡基巴氏合金三叶环是一种采用复合材料与三瓣分体式结构的旋转轴密封元件。其主体由三块弧形密封环组成，外圆通过环形拉簧施加径向收紧力，使密封环内圆与旋转轴或轴套保持设计要求的接触状态。
该产品将烧结碳材料的耐磨、自润滑特性与锡基巴氏合金的减摩及顺应性相结合，主要用于对轴系密封可靠性、抗磨损能力和运行稳定性有较高要求的工业设备。
抗磨烧结碳浸渗锡基巴氏合金三叶环通常由三瓣密封环、环形拉簧、分瓣接合面及相应的安装定位结构组成。
1. 三瓣式密封环主体
整个密封环由三个弧形环段拼合形成圆环，每个环段通常约占圆周的三分之一。分瓣结构便于在旋转轴周围安装，尤其适用于不方便拆卸轴系的设备。
三瓣之间的接合面可以采用平口、阶梯搭接或其他专用结构，以控制接缝泄漏。实际结构需要根据设备压力、介质和密封要求确定。
2. 外圆环形拉簧
三瓣密封环的外圆通常加工有弹簧安装槽，环形拉簧安装在槽内，并对三瓣密封环持续施加向内的径向收紧力。
弹簧的主要作用是使各环段保持合拢状态，并在允许的磨损和位移范围内提供一定的径向补偿能力。
当密封环内圆发生轻微磨损时，弹簧可以推动环段继续向轴表面靠拢，从而减小因磨损产生的间隙变化。
需要注意，弹簧预紧力并不是越大越好。过大的径向压力会增加摩擦、磨损和发热；预紧力不足则可能导致贴合不稳定或泄漏增加。
3. 密封内圆与旋转轴
三叶环的内圆是主要密封工作面。在接触式设计中，弹簧使密封环内圆与轴或轴套形成一定的接触压力，从而限制介质沿轴向泄漏。
与依靠大变形实现密封的橡胶密封件不同，这类三叶环主要通过精密加工的密封工作面、受控接触压力以及材料的摩擦学性能实现密封。
4. 轴向定位与辅助密封
三叶环通常安装在专门的密封腔体中，通过端盖、挡肩或其他定位结构限制轴向位移。
对于存在压差的工况，还需要考虑密封环侧面与密封腔端面之间的泄漏路径。因此，三叶环的密封效果不仅取决于内圆与轴的接触情况，还与分瓣接缝、侧面配合及腔体结构有关。
总体而言，这种三叶环的工作过程可以概括为：
外圆弹簧提供径向收紧力 → 三瓣密封环贴合旋转轴 → 内圆接触面限制介质泄漏 → 弹簧对一定范围内的磨损进行补偿。
三叶环的性能不仅取决于分瓣结构，更与密封环材料密切相关。
烧结碳浸渗锡基巴氏合金是一种碳—金属复合材料。其基本思路是利用具有适宜连通孔隙的烧结碳基体，通过浸渗工艺引入锡基巴氏合金，使金属相分布于碳材料的部分孔隙中，形成具有复合摩擦学特性的密封材料。
烧结碳基体的作用
烧结碳材料通常具有较好的耐磨性、抗黏着磨损能力和一定的自润滑特性。在密封环与轴表面发生相对滑动时，有利于降低部分金属直接接触所带来的擦伤风险。
同时，适宜的碳基体可以提供密封环所需的结构刚度和尺寸稳定性。
锡基巴氏合金的作用
锡基巴氏合金属于常见的减摩合金，具有一定的顺应性和抗咬合特点。
通过合理的浸渗工艺，可以利用金属相改善碳基复合材料的部分力学和摩擦学性能，并改变材料的导热与热膨胀特性。
但浸渗后的实际性能取决于合金成分、浸渗比例、孔隙结构和界面结合质量，不能简单认为浸渗越多，耐磨性能就越好。
三叶环在运行过程中持续受到弹簧径向收紧力作用，因此其内圆与旋转轴之间可能长期存在滑动摩擦。
碳—锡基合金复合材料能够利用碳基体的自润滑特性以及合金相的减摩特点，改善密封工作面的摩擦行为，降低部分工况下的异常磨损风险。
不过，材料的耐磨性能仍需结合轴表面硬度、粗糙度、接触压力和运行温度进行验证。
这是外圆弹簧式三叶环的重要结构优势。
随着设备运行时间增加，密封环内圆可能逐渐发生磨损。由于三瓣环体并非刚性连接成一个完整圆环，外圆拉簧可以在设计允许的范围内继续推动各环段向轴心移动。
这种结构有利于维持密封工作面的接触状态，减缓因内圆磨损导致的密封性能下降。
但补偿能力受到弹簧工作范围、分瓣接缝结构、环体行程及剩余材料厚度限制，并不能无限补偿磨损。
三瓣式结构允许密封环围绕轴系进行组合安装，在部分大型设备中，无需为了安装完整圆环而拆卸整个轴系。
对于汽轮机、压缩机等检修成本较高的设备，这种结构具有一定的维护便利性。
设备运行过程中，轴可能出现热膨胀、轻微偏心和径向跳动。
分瓣结构与外圆拉簧配合，可以在设计允许范围内提供一定的径向随动能力，有利于保持密封工作面的接触状态。
但三叶环并不能消除轴系振动。当径向跳动过大或存在持续偏心时，仍可能导致局部接触压力过高、环体磨损加快甚至破损。
| 对比项目 | 普通整体式密封环 | 弹簧收紧式三叶环 |
|---|---|---|
| 结构形式 | 整体圆环 | 三瓣分体结构 |
| 径向收紧 | 取决于具体结构 | 外圆环形拉簧提供 |
| 磨损补偿 | 通常受结构限制 | 具有一定弹簧补偿能力 |
| 安装方式 | 通常需要轴向套装 | 可围绕轴进行分瓣安装 |
| 轴系位移适应性 | 取决于结构与间隙 | 可通过分瓣及弹簧设计改善 |
| 接缝泄漏 | 无分瓣接缝 | 需要控制三瓣接合面泄漏 |
| 典型应用 | 静态或动态密封 | 旋转轴接触式密封 |
需要注意，三叶环的优势来自分瓣结构与弹簧补偿机制，而烧结碳浸渗锡基巴氏合金的优势则来自复合材料本身。两者共同影响最终密封性能。
1. 汽轮机轴封
汽轮机在启动、运行和停机过程中，轴系会受到温度变化、振动和转速变化的影响。
在温度、压差和接触条件允许的轴封部位，弹簧收紧式三叶环可以利用分瓣结构和径向补偿能力，维持密封环与轴之间的工作接触。
对于高温蒸汽直接作用的密封位置，必须特别核实锡基巴氏合金浸渗材料的温度适用范围。
2. 离心压缩机辅助轴封
压缩机轴系密封需要控制气体泄漏，同时承受高速旋转产生的摩擦热。
对于适合采用接触式碳环的辅助密封或隔离密封部位，三叶环可以作为候选结构。
但具体是否适用，还需要根据介质性质、压力差、轴表面线速度和允许泄漏量进行判断。
3. 鼓风机及大型旋转机械
在工业鼓风机、大型风机和其他旋转设备中，三瓣式密封环可用于需要分体安装和一定径向补偿能力的轴封结构。
对于启停频繁、存在一定轴系热位移的设备，复合材料的抗磨特性与弹簧补偿结构具有一定的应用价值。
弹簧预紧力与接触压力
弹簧预紧力直接影响密封环内圆与轴表面的接触状态。预紧力过大可能加剧摩擦发热，过小则可能影响密封效果。
设计时应结合轴径、运行速度、介质压差、材料摩擦性能以及环体结构确定合适的预紧范围。
轴表面线速度与摩擦发热
对于接触式三叶环，轴表面线速度是非常重要的参数。
线速度越高，摩擦热管理通常越关键。实际允许速度需要结合接触压力、散热条件、材料等级和试验数据确定，不能仅根据碳材料的通用性能推算。
温度与材料稳定性
锡基巴氏合金的高温软化、蠕变及初熔行为可能限制复合材料的工作温度。
即使烧结碳基体能够承受较高温度，也不能据此认定浸渗后的复合材料具有相同的耐温能力。
分瓣接缝与泄漏控制
三瓣之间的接缝是密封设计的重要环节。
需要根据工作压差和允许泄漏量选择合理的接合形式，并考虑环体磨损后接缝尺寸的变化，避免因分瓣错位或接缝扩大造成泄漏增加。
轴表面质量与配合精度
轴表面粗糙度、硬度、圆度和径向跳动均会影响三叶环的磨损情况。
对于高转速工况，应特别注意轴表面加工质量以及轴系动态运行状态，避免局部异常接触。
三叶环在长期运行中可能出现内圆磨损、分瓣崩边、弹簧失效、局部过热和泄漏量增加等问题。
其中，内圆磨损通常与接触压力、运行速度、轴表面状态及润滑条件有关；弹簧疲劳或腐蚀可能导致径向收紧力下降；分瓣接合面损伤则可能增加泄漏通道。
此外，如果工作温度超过复合材料允许范围，锡基合金相可能出现软化或组织变化，影响密封环的尺寸稳定性和使用寿命。
因此，提高三叶环可靠性不能只依靠更换耐磨材料，还需要同步优化弹簧预紧力、密封接缝、轴表面质量、安装精度和运行条件。
抗磨烧结碳浸渗锡基巴氏合金三叶环，是一种将复合耐磨材料、三瓣分体结构和外圆弹簧径向补偿机制相结合的旋转轴密封元件。
其主要特点是通过环形拉簧使三瓣密封环向内收紧，在旋转轴表面形成设计要求的接触压力，并利用分瓣结构实现一定程度的磨损补偿和径向随动。
与此同时，烧结碳与锡基巴氏合金形成的复合材料体系，为改善密封环的摩擦、磨损和抗擦伤性能提供了技术途径。
对于汽轮机、压缩机、鼓风机等工业设备，合理选择三叶环材料、弹簧结构和密封参数，有助于提高轴系密封的运行稳定性、维护便利性及使用可靠性。
在实际应用中，应根据温度、压力、轴表面线速度、介质、轴跳动及允许泄漏量进行综合设计，并通过必要的摩擦磨损试验和实际工况验证确定产品适用范围。
