在高真空、高纯气体、特种气体以及高可靠性工业设备中，传统可拆卸式法兰垫片有时难以满足极高气密性的要求。尤其是在长期运行、温度变化或对介质泄漏极其敏感的工况下，法兰连接处的微小泄漏都可能影响设备安全和系统稳定性。
**焊接环密封垫（Weld Ring Gasket）**是一种通过金属焊接工艺形成密封连接的特殊金属密封结构。与依靠螺栓预紧力压缩垫片实现密封的传统法兰垫片不同，焊接环密封垫通过将密封元件直接焊接到法兰表面，并在装配后将对应密封环焊接连接，使密封界面形成连续的金属阻隔，从而实现极高水平的气密性能。
焊接环密封垫的结构与工作原理
焊接环密封垫的核心并不是传统意义上的“压缩式垫片”，而是利用金属材料与焊接连接形成永久性密封边界。
在典型结构中，两个相互连接的法兰分别配置焊接环。设备装配后，两侧密封结构通过焊接连接，使两个金属部件形成连续的密封界面。
这种结构最大的特点是：
密封路径本身被焊接连接封闭，而不是单纯依靠垫片受到压缩后阻止介质泄漏。
因此，在对气体泄漏率要求非常严格的系统中，焊接环密封具有明显优势。
根据结构设计不同，焊接环可以采用不同的截面形式。分为两大类：带空心唇结构的焊接环以及不带空心唇结构的焊接环。其中，不带空心唇的结构主要适用于两侧法兰材料和结构相近、不会产生明显热膨胀差异的连接。
普通法兰垫片的密封性能通常与以下因素密切相关：
而焊接环密封的核心优势，是将可拆卸的压缩密封界面转化为焊接形成的永久性金属连接。
在焊接完成后，密封区域形成连续的金属连接，避免了传统软质垫片可能存在的渗透、松弛、蠕变以及长期压缩回弹变化等问题。
因此，这种结构特别适合对气体泄漏、真空保持和长期密封可靠性有极高要求的设备。
需要注意的是，“高气密性”并不意味着只要采用焊接环就可以忽略焊接质量。焊缝质量、焊接工艺、材料匹配、焊接变形以及焊后检测都会直接影响最终密封性能。焊接工艺本身通常需要经过相应的工艺评定和质量控制。
带空心唇与不带空心唇的结构
焊接环密封垫并不是单一结构，根据法兰形式和运行条件，可以采用不同截面设计。

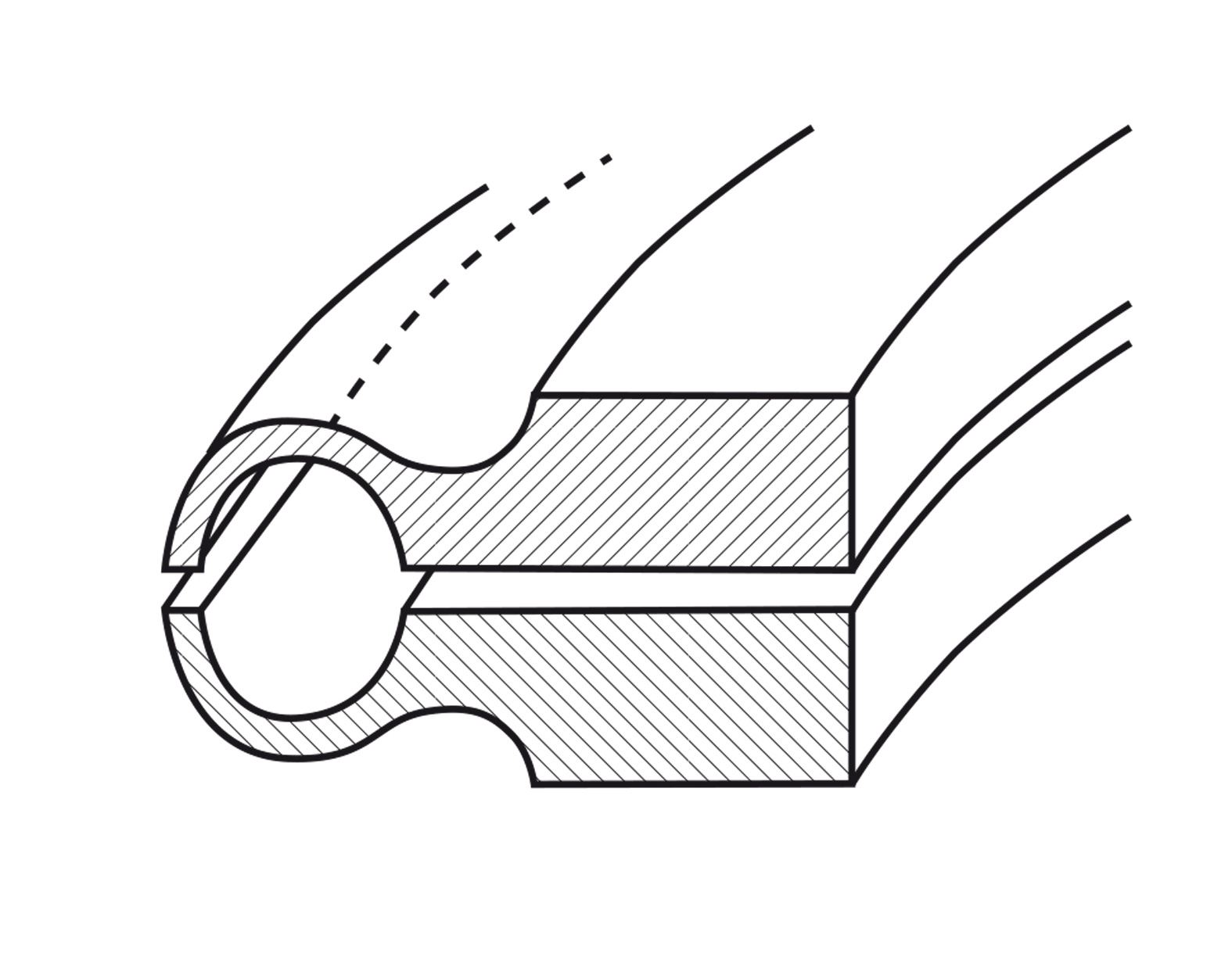

带空心唇的焊接环具有一定的弹性补偿能力。当设备存在温度变化、材料热膨胀差异或轻微结构位移时，空心结构能够提供一定的柔性补偿。
对于存在明显热膨胀差异的法兰连接，这种结构尤其值得关注。
不带空心唇的焊接环结构更加直接，适用于两侧法兰结构和材料相对一致、热膨胀差异较小的连接，该类结构主要用于同类型法兰之间的连接。
此外，根据具体设计，还可以形成带焊接唇、焊接环以及金属密封面的不同组合结构，使焊接环适应不同的法兰形式和密封要求。
焊接环密封垫与普通金属垫片虽然都属于金属密封产品，但工作机制存在明显区别。
普通金属垫片，例如金属O形圈、透镜垫、环形连接垫等，主要通过螺栓预紧力产生接触压力，使金属密封面发生一定塑性变形或弹性变形，从而阻止介质泄漏。
焊接环则主要通过焊接形成永久性金属连接。
因此，两者的应用逻辑并不相同：
需要频繁拆卸 → 普通金属垫片更加合适。
需要极高气密性、长期运行且不要求频繁拆卸 → 焊接环密封更具优势。
焊接环一旦完成最终焊接，通常不再属于传统意义上的可重复拆装式垫片。因此，在设备设计阶段就需要充分考虑维护方式和检修周期。
焊接环密封垫通常需要根据工作温度、介质性质、压力以及法兰材料选择合适的金属材料。
常见选择可以包括不锈钢及其他耐腐蚀合金。对于高纯气体、真空、化工以及特殊工业环境，还需要考虑材料的耐腐蚀性、析出特性、热膨胀系数以及焊接性能。
特别需要注意的是，焊接环并不是单纯选择“耐温最高”的材料即可。实际设计还需要考虑：
密封材料 + 法兰材料 + 焊接材料 + 焊接工艺 + 工作温度
这几个因素之间必须相互匹配。
对于不同材料组合，还需要控制焊接热输入和焊接变形，避免因局部温升导致法兰产生永久变形，从而影响后续设备运行。
焊接环密封垫主要用于对气密性和长期可靠性要求较高的工业设备，例如：
尤其是在高真空、超高纯气体以及对泄漏极其敏感的介质系统中，焊接密封结构可以减少传统可拆卸法兰密封可能产生的泄漏风险。
焊接环的选型不能只根据管道尺寸或法兰公称尺寸确定。实际设计需要综合考虑介质、压力、温度、真空度、材料、热膨胀、焊接方式以及维护要求。
如果设备长期处于高温环境，应重点考虑法兰与焊接环之间的热膨胀差异；如果采用不同金属材料，还需要考虑热膨胀系数和焊接兼容性。
对于高纯气体和真空系统，则需要重点关注焊接区域的洁净度、焊缝质量以及最终泄漏检测。
此外，焊接环密封属于典型的系统级密封结构。密封性能不能仅归因于密封环本身，法兰、焊接工艺、材料以及检测工艺实际上共同构成完整的密封系统。对于金属密封而言，供应商公开的质量控制资料也强调了垫片与法兰、螺栓等连接部件需要作为一个整体进行匹配。
焊接环密封垫是一种针对高气密性、长期可靠运行和特殊介质环境开发的金属密封技术。与传统压缩式垫片相比，它最大的区别在于通过焊接形成连续的永久性密封连接，从而降低传统法兰密封中由于压缩回弹、蠕变、松弛等因素造成的长期泄漏风险。
但焊接环并不是普通金属垫片的简单升级版，它更适用于高可靠性、低泄漏和非频繁拆卸的设备结构。实际应用中，需要根据工作介质、温度、压力、真空条件、材料热膨胀以及焊接工艺进行整体设计。
对于高真空、半导体、特种气体、化工、航空航天等行业，焊接环密封可以作为传统法兰垫片之外的一种高可靠性密封方案。
