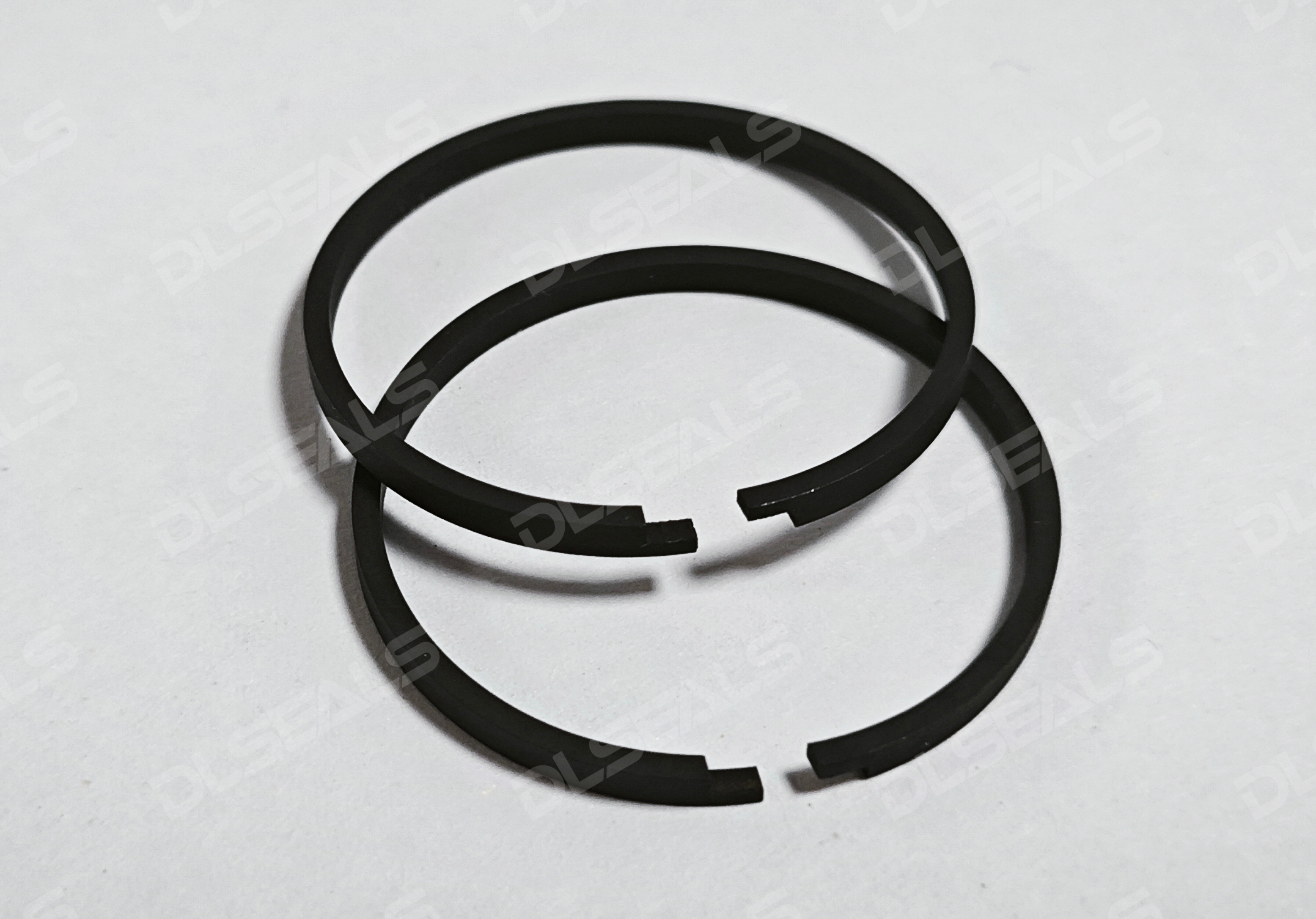

在高压高速工况下，活塞环（Piston Ring）面临着极端严苛的机械应力与热负荷。高压会导致活塞环承受巨大的背压，进而大幅增加与气缸壁之间的正压力；而高速往复运动不仅显著提升了摩擦副的线速度，还会剧烈增加摩擦生热，破坏润滑油膜并诱发拉缸或异常磨损。因此，材料选择是决定活塞环封气、控油以及使用寿命的核心关键。
基体材料的选择与演进
传统普通灰铸铁材料由于抗拉强度较低（通常介于 200–300 MPa 之间），在现代高压高速工况下极易发生弯曲疲劳断裂，已逐渐退居辅助角色。目前主要采用以下三类基体材料：
球墨铸铁：通过石墨球化处理，其抗拉强度提升至 600–800 MPa，同时具备良好的弹性模量和抗冲击性能。球铁活塞环常用于高载荷的柴油机及强化汽油机的第一道气环。
马氏体不锈钢 / 硅铬合金钢：钢制活塞环具有极高的屈服强度（＞1000 MPa）和优秀的抗热衰减能力。在相同结构强度下，钢环可以做得更薄、更轻，从而有效降低高速往复运动时的惯性力，极大减少活塞环在环槽内的“跳动”现象。
粉末冶金：通过烧结工艺可灵活调整材料孔隙率与合金化组分，能在微观结构中均匀引入润滑相或硬质相，具备优异的抗咬合性能与可定制性。
关键表面处理与涂层技术
在极端的高压高速环境下，单靠基体材料难以完全解决耐磨与抗拉缸问题，必须结合先进的表面改性与涂层技术：
| 涂层类型 | 代表工艺 / 材料 | 核心优势 | 高压高速下的适应性 |
| 镀铬/多孔铬 | 蜂窝状多孔镀铬 | 微孔结构可有效留存润滑油，降低干摩擦风险 | 适用于中高载荷，但极高温度下易发生退火硬度下降 |
| 氮化处理 | 气体/离子氮化 | 在表面形成高硬度（＞900 HV）的氮化化合物层，耐热性极佳 | 显著提升抗拉缸能力，是钢制活塞环的标配处理 |
| 热喷涂涂层 | 钼基涂层（Mo Spray）、CKS（铬-金刚石） | 钼的熔点极高，具备自润滑性能，能有效防止高温拉缸 | 极耐高载荷与热冲击，广泛应用于重载高压引擎 |
| 气相沉积（PVD） | 类金刚石碳（DLC）、CrN / TiN 涂层 | 超高硬度（＞2000 HV）、极低摩擦系数 | 显著降低摩擦损失与摩擦生热，是顶级高速高压工况的首选 |
材料选择的综合匹配原则
在高压高速活塞环的选材决策中，需要遵循以下系统性原则：
配对副兼容性：活塞环涂层的硬度与表面结构必须与气缸套材料（如铸铁缸套、铝硅合金缸套或镀层缸套）相匹配，避免活塞环硬度过高导致缸套早期异常磨损。
热传导与热膨胀：高压高速产生的剧烈摩擦热需快速通过活塞环传导至缸壁冷却。选择高导热率材料，并精确计算热膨胀系数，防止高温下活塞环开口间隙消失导致卡死。
轻量化与结构刚度平衡：通过选用高强度钢材缩小环的截面尺寸（薄型化），在保持足够贴合弹力的同时，大幅降低高速下的质量与摩擦阻力。
随着动力系统向高功率密度与高热效率方向发展，高压高速活塞环的材料设计已逐步向高强度钢基体 + 纳米复合 PVD/DLC 涂层的复合体系深度演进。
【德龙密封温馨提示】密封问题找德龙！密封件厂家，接受定制密封件，从设计到研发，从生产到测试，全系列服务。有更多想了解的信息可以直接联系德龙密封，德龙产品专家竭诚为您服务！
电话/微信：13381546720
