在现代高性能柴油发动机的研发与设计中，气缸垫片（密封结构）承受着整台发动机中最为严苛的热力学耦合载荷。铸铁缸体与铝合金缸盖因各自材质的物理特性差异，在高温、高压及动态循环冲击下会产生极具挑战性的位移与变形。
针对700–800℃峰值温度、100 MPa循环脉冲压力以及铸铁/铝合金异种金属组合的极端工况，金属C型环（Metal C-Ring）静密封凭借其独特的结构弹性与回弹能力，成为了确保气缸爆压不泄漏的理想解决方案。
在分析金属C型环的应用前，需明确该工况带来的三大核心考验：
热应力与热膨胀不匹配（热拉伸/剪切变形）
铸铁缸体的线膨胀系数约为10~12 x 10⁻⁶/K;
铝合金缸盖的线膨胀系数高达 22 ~ 24 x 10⁻⁶/K。
在700–800℃的峰值温度下，铝缸盖的膨胀量显著高于铸铁缸体，导致密封界面产生剧烈的相对热位移与剪切力。此外，铝合金在超过200–250℃后抗拉强度与屈服强度急剧下降，密封件不能施加过高的局部集中压紧力，否则极易导致铝盖加工槽表面塑性凹陷。
100 MPa交变冲击压力（动态密封离缝）
柴油爆发压力呈现高频率、强波动的脉冲特性。100 MPa的峰值循环压力会引发缸盖螺栓的微量弹性伸长，导致缸盖与缸体之间产生微米级的交变间隙（离缝）。传统硬质填料或普通金属垫片因缺乏自紧力与回弹率，极易在这种动态离缝中发生微漏或吹蚀。
高温柴油燃烧气体侵蚀
燃烧废气中含有复杂的氧化物、未燃碳粒及硫化物，在800℃极端高温下具有强烈的热氧化性与腐蚀性，密封基材必须具备卓越的高温抗氧化与抗蠕变性能。

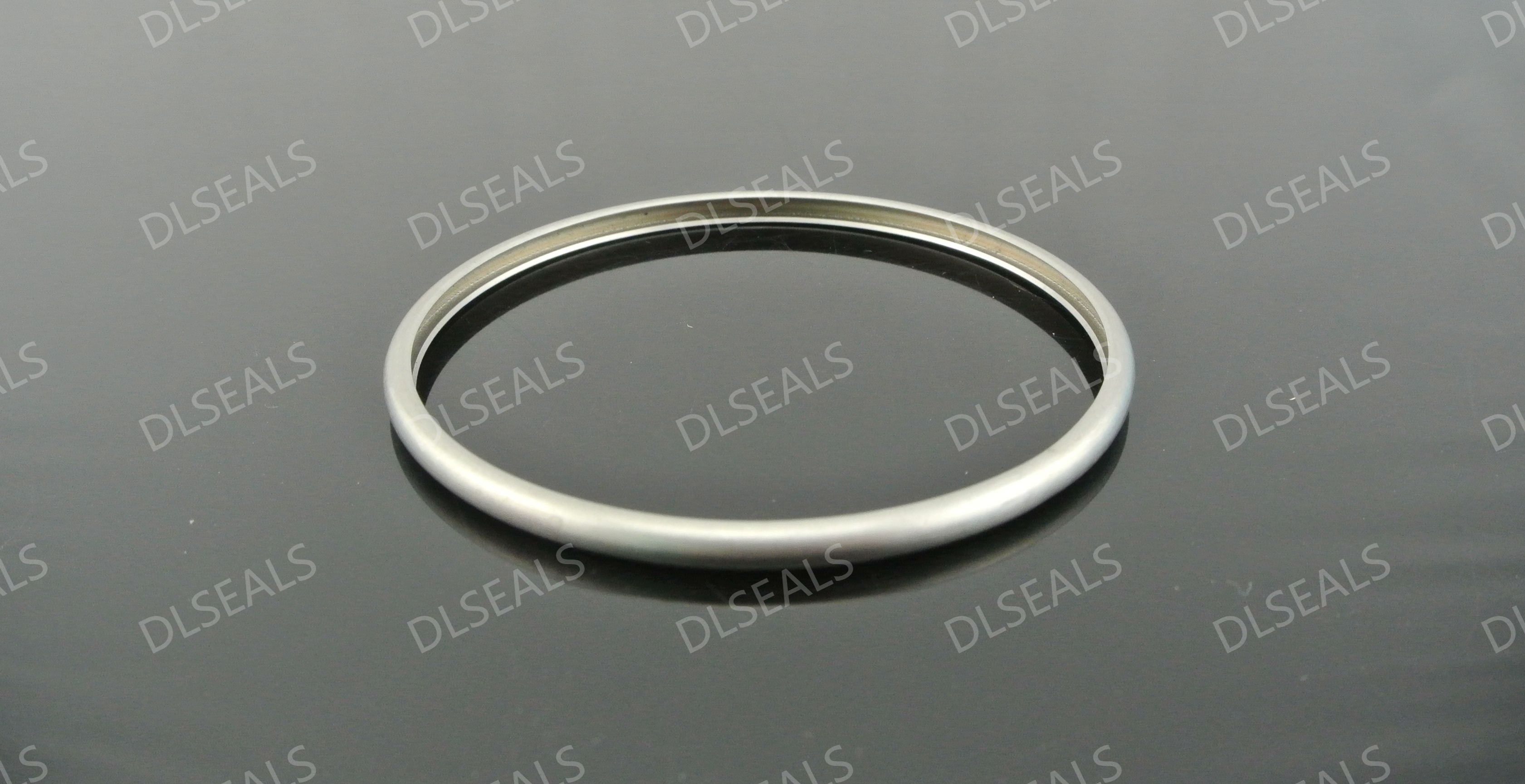

金属C型环是一种具有开口截面的弯曲金属管或弯曲成形圈，其开口朝向高压侧（即燃烧室内部）。
高压侧（燃烧室 100 MPa）
────►
│ ╭────┐
│ │ │ ◄── 金属C型环壁
气缸盖│ │ ◄─── 高压开口 (开口向内)
(铝合金) │ │ │
│ ╰────┘
────►
低压侧（大气/冷却水套）
初始预紧密封：安装时，通过缸盖螺栓施加预紧力，使C型环产生一定的弹性压扁变形，C型环外弧面与加工槽的上下密封面紧密贴合，形成初始密封比压。
压力自紧效应：当100 MPa的柴油燃烧爆压涌入C型环内部时，高压介质作用于C型环的内壁，形成向外的膨胀力。系统压力越高，C型环向外的撑张力越大，从而自动补偿由100 MPa爆发力引起的缸盖微小拉伸离缝。
高回弹补偿能力：相比于实心金属垫片，C型环拥有极大的弹性恢复量（Recoil/Recovery Rate）。即使缸体与缸盖之间因热涨冷缩和冲击波产生微米级的动态间隙波动，C型环也能保持持续的接触比压，防止废气窜漏。
为确保C型环在极端工况下长期稳定工作，材料与工艺需进行定制化设计：
在700–800℃的高温下，普通不锈钢（如304、316）会迅速发生应力松弛并丧失弹性。
推荐材料：Inconel 718（镍基沉淀硬化合金） 或 Inconel X-750。
优势：Inconel 718在高达700–800℃的高温下仍能保持极高的屈服强度、抗蠕变性能与良好的弹性模量，是承受高温循环应力的首选。
硬度匹配问题：Inconel合金硬度远高于铝合金缸盖。直接接触会导致硬质C型环刺入软化的铝合金槽底，破坏槽面。
涂层方案：在C型环外表面电镀一层软质耐高温金属，如 镀银（Silver Plating） 或 镀金/镀铂（在某些极高要求工况下），也可采用特种高温涂层。
作用1：软质银层在预紧力下发生塑性流动，填补铸铁和铝合金加工槽表面的微观刀痕，实现零泄漏；
作用2：作为缓冲层，保护相对较软的铝合金气缸盖密封槽不被压伤；
作用3：防止高温下异种金属接触引发的微动磨损（Fretting Wear）。
为了发挥金属C型环的最大效能，加工槽的设计与安装工况控制至关重要：
| 参数项 | 设计要求/建议值 | 说明 |
| 密封槽位置 | 优先开在铸铁缸体上（或铝缸盖上） | 建议槽深度精准控制，预留合理的压缩量（通常压缩量为环直径的15%–25%） |
| 槽面粗糙度 | Ra≤0.4~0.8微米 | 极为光滑的密封面可降低对镀层厚度的依赖，提高微观贴合度 |
| C型环开口方向 | 必须朝向高压侧（气缸内部） | 若反向安装，压力将压缩C型环使其脱离密封面，导致密封失效 |
| 压紧比压控制 | 计算确定螺栓预紧力 | 既要保证足够的初始密封比压使镀银层流动，又不得超过高热状态下铝合金的许用许用压缩应力 |
在铸铁缸体与铝合金气缸盖的组合结构中，面对 700–800℃ 极端高温 和 100 MPa 高频脉冲压力 的柴油燃烧环境，Inconel 718镀银金属C型环是目前兼具可靠性与技术成熟度的静密封解决方案。
其核心优势在于：
通过压差自紧机制完美应对100 MPa冲击波造成的交变离缝；
利用高温镍基合金的高弹性弥补铸铁与铝合金的不等速热膨胀；
依靠表面软质镀层解决微观粗糙度填补与铝合金表面保护问题。
在设计过程中，需严格进行有限元热力耦合分析（FEA），精确计算气缸盖螺栓预紧力、槽深尺寸公差以及C型环的高温回弹曲线，以确保发动机在全生命周期内均能实现高效、零泄漏的可靠运行。
