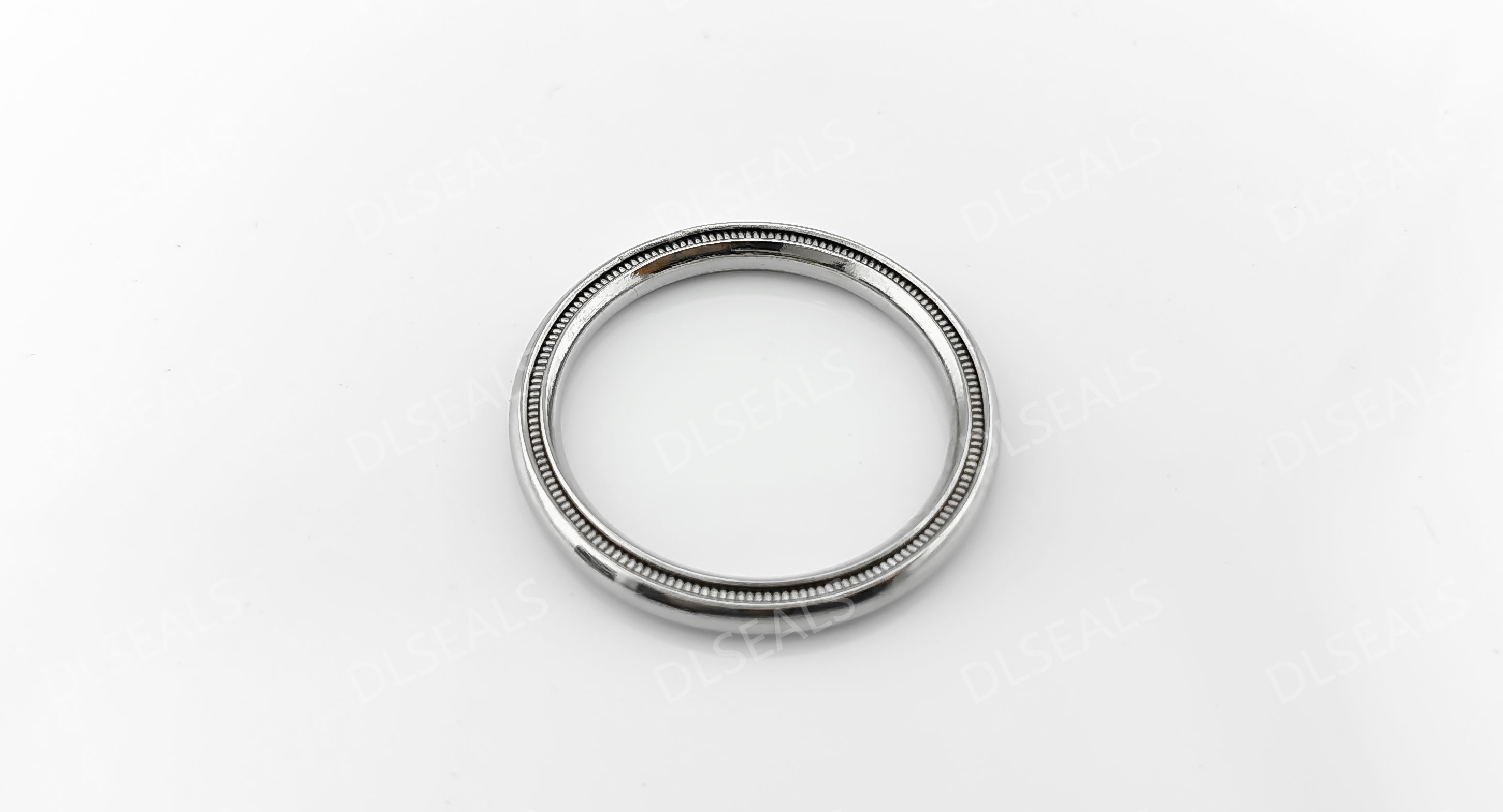

在航空航天发动机、核能反应堆、半导体超高真空腔体以及石油化工的高压阀门中，工况往往伴随着极端的温度（从 -270℃深冷到 +800℃以上高温）和巨大的压力（甚至超过 100MPa）。在这些传统橡胶或聚四氟乙烯（PTFE）密封件因分解、硬化或蠕变而彻底失效的“禁区”内，金属C型圈（Metal C-Ring）作为一种高性能的高弹力全金属密封件，成为了保障系统绝对安全与零泄漏的核心组件。
金属C型圈的截面呈“C”字形，开口方向通常朝向介质压力高的一侧。这种巧妙的几何设计赋予了它独特的密封机理：
在安装时，金属C型圈被法兰面压紧，C型截面发生弹性变形。这种形变在垫片内部产生了一个持续向外的回弹力（Springback Force）。该回弹力转化为密封面上的初始比压，紧密贴合法兰的微观凹凸不平，形成初始密封。
这是金属C型圈应对高压的关键。当系统引入高压介质时，介质从内部或外部进入C型的内腔。根据流体静力学原理，介质压力会直接作用在C型的内壁上，将其向外推开。这种“压力自紧”特性意味着系统压力越高，密封比压就越大，从而使其能够承受极高的脉冲压力和系统振动。
在实际装配的剖面结构中，我们可以这样理解它的力学受力状态：
法兰压紧力（Flange Load）：由螺栓紧固带来的垂直机械载荷从上下两侧对称压向密封槽。
介质引入：高压流体介质由一侧进入通道。
压力自紧：介质充满C型圈的开口内腔，产生向外的推力，将C型圈的两翼更紧密地贴合在上下密封面上，实现越压越紧的高效密封。
金属C型圈的整体性能取决于基体材料的力学性能与表面软质涂层的紧密配合。
基体必须在长期高温或高压下保持优异的抗蠕变和回弹性能。常用材料包括：
Inconel 718 / X-750：镍基高温合金，在 600℃~ 800℃ 的高温下仍能保持极高的强度和回弹力，是航空航天和核工业的首选。
Waspaloy / René 41：用于超越 Inconel 极限的超高温尖端工况。
304/316不锈钢：用于中低温度（<400℃）及常规腐蚀性介质的环境。
由于全金属接触（金属对金属）很难达到绝对的微观无缝贴合，因此必须在硬质的基体表面电镀一层微米级（通常为 20μm~50μm）的软金属或聚合物。在法兰压紧时，软涂层发生塑性流动，填满法兰表面的微观粗糙纹理（如刀痕、划伤）。
| 涂层材料 | 适用温度范围 | 典型应用特点 |
| 纯银 (Silver) | -270℃ ~ +650℃ | 最通用的高性能涂层，兼具极佳的塑性流动性和高温稳定性，广泛用于航天升力系统。 |
| 纯铜 (Copper) | -196 ℃~ +400℃ | 经济性好，导热性优，常用于常规真空和内燃机系统。 |
| 纯镍 (Nickel) | -270℃~ +750℃ | 极佳的耐腐蚀与耐高温性能，多用于强酸/强碱的化工流体。 |
| PTFE / 聚酰亚胺 | -200℃~ +260℃ | 用于超高真空或对金属离子污染极其敏感的半导体前道工艺。 |
在全金属密封家族中，C型圈常常与金属O型圈（Metal O-Ring）相提并论，但两者在力学行为上有着本质区别：
回弹性能：金属O型圈多为实心或空心管状，截面刚度极大，回弹率较低；而C型圈采用开放式几何结构，其回弹量显著高于O型圈。这意味着当法兰发生热胀冷缩引起的“法兰分离”或剧烈震动时，C型圈能通过自身的弹性恢复持续追踪法兰面，防止瞬间泄漏。
载荷要求：压紧金属C型圈所需的初始线性载荷（压紧力）远小于金属O型圈。因此，它对轻型法兰、薄壁壳体以及螺栓紧固力有限的紧凑结构非常友好，有利于实现系统轻量化。
内压密封（Internal Pressure）：C型开口朝向外圈（即腔体内部），介质从内部向外推开C型两翼。
外压/真空密封（External Pressure / Vacuum）：C型开口朝向内圈（即面向圆心），外部高压或大气压将C型流体通道内的两翼向内压紧在密封面上。
金属C型圈属于限位密封，必须安装在精密的密封槽内（或使用限位控制环）。
典型压缩量：通常为其初始截面高度的 15% 至 20%。
表面粗糙度要求：与之对接的法兰密封面粗糙度通常要求在 Ra 0.4μm~ Ra 0.8μm之间。对于超高真空或轻质气体（如氢气、氦气）的密封，密封面须进行抛光加工，且纹理方向应与C型圈同心（周向加工痕迹）。
航空发动机与燃气轮机：喷油嘴、燃烧室分段连接处、涡轮机壳体等高温气体流道。
半导体工艺设备：ALD（原子层沉积）、CVD（化学气相沉积）机台的真空腔体，抵抗高活性工艺气体并实现超高真空（UHV）密封。
核能发电：反应堆控制棒驱动机构、压力容器顶盖的二级安全密封。
高压液压与石化仪表：超高压阀门阀盖、深海钻井采油树的恶劣极端介质环境。
金属C型圈凭借其独特的结构回弹特性和压力自紧机制，成功弥补了传统密封件在极端温度、强腐蚀和超高压下的性能断层。通过精确匹配基体合金与表面电镀层，它不仅能提供极其可靠的零泄漏表现，还大幅降低了对法兰紧固载荷的要求，是现代前沿工业迈向更高温度、更高压力极限时不可或缺的微观基石。
