在现代电子设备越来越趋向于高频、高集成度以及轻薄化的今天，电磁干扰（EMI）和射频干扰（RFI）已经成了让无数工程师头疼的“无形杀手”。想要让设备在复杂的电磁环境中安然无恙，同时还要兼顾严苛的防水防尘要求，一款优秀的电磁屏蔽密封材料至关重要。

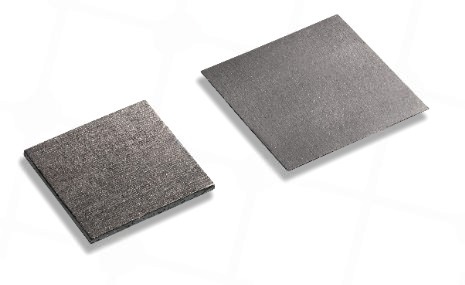

今天，我们就来拆解电子屏蔽界的一位“实力派硬核暗器”——材质为硅镍石墨（Nickel-Graphite in Silicone）、硬度为 60 Shore A 的导电垫片。
这款导电垫片的强大性能，源于其独特的复合材料配方。它本质上是一种电导性弹性体，由基材和导电填料完美融合而成：
基材：硅橡胶（Silicone）硅胶赋予了垫片极佳的弹性恢复力、耐高低温性能（通常可耐 -55°C 至 +160°C）以及优秀的耐候性。这意味着垫片在经历长期压缩后依然不会永久变形，能牢牢守住密封防线。
填料：镍包石墨（Nickel-Coated Graphite）这是其导电和屏蔽功能的物理核心。通过在轻质的石墨颗粒表面均匀包裹一层金属镍，既保留了石墨优异的导电潜能，又利用镍提升了抗氧化和耐腐蚀能力。相比于昂贵的纯银或银铝填料，镍石墨在保持高屏蔽效能的同时，提供了极具竞争力的性价比。
硬度是决定垫片实际安装表现的关键指标。60 Shore A（邵氏A硬度）在大致体感上类似于汽车轮胎或硬质橡胶鞋底的硬度。在导电垫片的应用中，这个硬度带来了独特的优势：
高结构强度： 相比于更软的导电橡胶（如 40 或 50 Shore A），60 Shore A 的垫片在紧固螺丝或承受较大装配压力时，不易发生过度挤压变形或撕裂，能维持稳定的几何形状。
可靠的公差容忍度： 它适合应用在加工精度较高、结构刚性较强的金属外壳（如压铸铝、CNC铝合金机壳）之间，能够提供持续反弹的接触力，确保导电填料与金属基面紧密贴合。
💡 工程师提示：由于 60 Shore A 相对偏硬，设计时需要确保外壳有足够的紧固力（螺合密度），以闭合垫片并达到预期的密封与屏蔽效果，避免因外壳刚性不足导致机壳局部翘曲。
由于集成了硅氧烷的柔韧与镍石墨的导电特性，该款垫片展现出了极其均衡的“六维战士”属性：
优异的电磁屏蔽效能（SE）： 在常规频段（20MHz - 10GHz）内，通常可以提供 60dB 到 100dB 以上的屏蔽衰减，轻松应对大多数民用、工业甚至部分军工级产品的 EMI 挑战。
极佳的环境密封（IP防护）： 在正确压缩下，能够轻松达到 IP65 至 IP67 的防水防尘级别，阻挡水汽、盐雾和灰尘的侵入。
出色的电化学兼容性（抗电偶腐蚀）： 在潮湿环境中，不同金属接触会发生电偶腐蚀。镍石墨填料与常用的铝合金（如 6061、ADC12）外壳接触时，其电化学电位差较小，比传统的银基垫片更不容易引发机壳腐蚀，大大提升了设备的长期可靠性。
这种导电垫片因其高可靠性和高性价比，被广泛应用于对抗干扰、防护等级要求极高的行业中：
| 行业领域 | 典型应用设备 | 核心发挥作用 |
|---|---|---|
| 通信基站 | 5G/6G 室外机室、RRU、滤波器 | 户外极端天气防护 + 强功率射频屏蔽 |
| 工业控制与新能源 | 变频器、光伏逆变器、汽车电驱逆变器 | 阻断大功率开关电路带来的高频传导与辐射干扰 |
| 智能安防 | 室外高清球机、边缘计算网关 | 防水防尘 + 保证高清视频信号无干扰传输 |
| 医疗电子 | 高频手术刀、监护仪内壳密封 | 防止医疗设备互扰，确保生命体征数据精准 |
硅镍石墨 60 Shore A 导电垫片是电磁兼容设计中的“万金油”与“主力军”。它在屏蔽效能、机械硬度、耐腐蚀性与材料成本之间找到了一个精妙的平衡点。
在进行结构设计时，建议遵循以下原则：
压缩量控制： 硅橡胶导电垫片的最佳设计压缩量通常在 10% 至 25% 之间。过低会导致屏蔽和密封失效，过高则可能导致材料疲劳或外壳变形。
槽位设计： 鉴于 60 Shore A 的硬度，若采用槽内安装（O-Ring形式），请务必留出足够的槽宽容积（通常槽宽应比垫片线径大 10%~15%），因为橡胶受压时体积不可压缩，只能向两侧膨胀。
