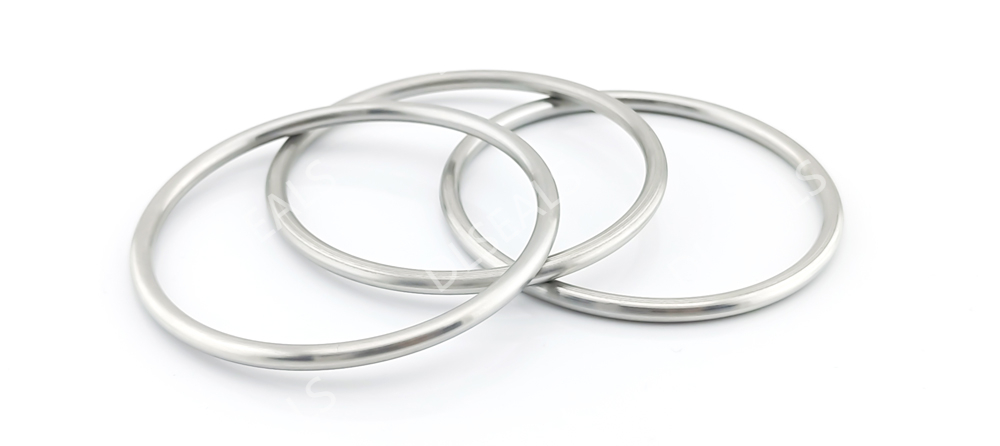

金属空心O型圈（Hollow Metal O-Ring），又称金属空心密封圈或金属空心密封环，是由高强度金属薄壁无缝管材精密成形而成的环形密封元件。其截面通常为圆形（也可定制为C型、椭圆形或矩形），通过受压弹性变形填充密封界面微观间隙，实现可靠密封。与传统橡胶O型圈或实心金属密封相比，金属空心O型圈专为极端环境设计，可承受-270℃（液氦级深冷）至1000℃以上高温、数十MPa乃至千兆帕级高压、高真空（10⁻⁹ Torr级）及强腐蚀介质，是航空航天、核电、石油化工、半导体真空设备及高温燃气轮机等领域的核心密封技术。本文以金属空心O型圈为核心，从功能、原理、结构、材料、制造工艺、性能参数到应用与发展趋势进行专业详尽的技术解析。
一、功能与工作原理
金属空心O型圈主要用于静态密封（无相对运动或微量运动场合），其核心功能是阻止液体、气体或真空泄漏，确保系统在极端温度、压力和介质下的长期可靠性。
初始密封：安装时，O型圈受到轴向或径向预紧力（压缩率通常10%~30%），空心管壁发生弹性-塑性变形，接触面产生初始接触应力（典型5~50 MPa），填补密封面微观不平度。
压力自适应（自紧效应）：系统压力升高时，介质进入空心圈内部（自增强型）或直接作用于外壁，进一步增大接触应力，实现“压力越高、密封越紧”的自增强特性。
充气型变体：内部预充惰性气体（如氮气），温度升高时内部压力同步上升，维持恒定接触应力，适用于高温循环工况。
密封力计算：接触应力σ = F / A（F为总密封力，A为接触面积），其中F包括预紧力+系统压力贡献。有限元分析（FEA）显示，在高压下，空心结构可使接触宽度增加20%~50%，显著降低泄漏率。
与橡胶O型圈不同，金属空心O型圈依靠金属弹性模量（而非橡胶压缩永久变形）实现密封，无老化、溶胀或挤出风险。

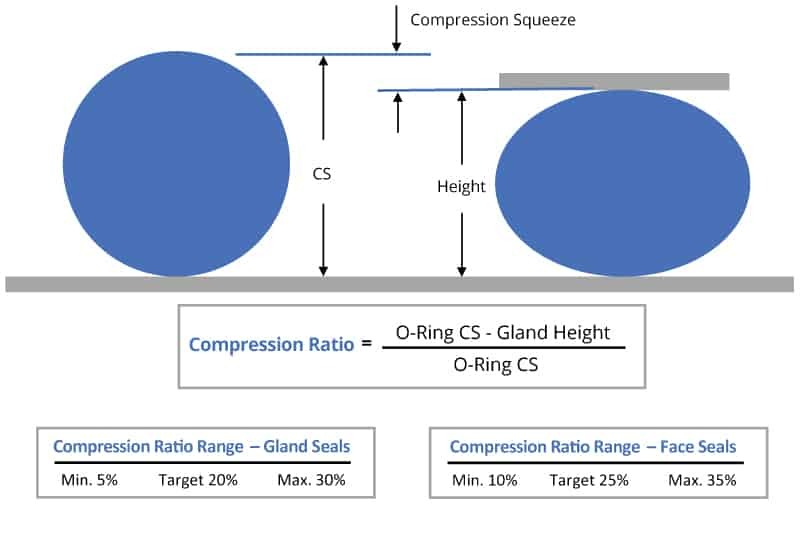

（上图为典型O型密封圈压缩原理示意图，金属空心结构可实现类似但更高强度变形）
二、结构设计与分类
基本型：无缝空心圆管，适用于中低压（≤40 MPa）。
自增强型（带孔）：管壁开微孔，系统压力直接导入内部，增强高压密封（适用于>50 MPa）。
充气型：内部充入特定压力气体，适用于高温高压循环（压力范围40~140 MPa）。
涂层增强型：表面镀银、金、镍或PTFE涂层，提高初始密封性和耐介质性。
截面直径（管径）通常0.5~10 mm，壁厚0.1~0.5 mm（可根据压力/温度调整），环直径从几毫米到数米。
三、材料选择
不锈钢（SUS304/316L）：耐腐蚀、经济型，温度-200~800℃。
Inconel 718 / 625（镍基合金）：高温高压首选，耐1000℃+、抗氧化。
表面涂层：银（导热/低摩擦）、金（高真空）、PTFE（防粘）。
四、制造工艺（精密管材成形核心流程）
金属空心O型圈制造属于高精度金属成形+表面工程工艺，核心在于保证管材无缝、无应力集中及唇边（接触面）几何精度（±0.01 mm）。
-
选用高纯度无缝薄壁金属管（拉拔或挤压成型），壁厚公差±0.005 mm，表面Ra≤0.2 μm。
-
- CNC数控弯管/卷绕
：采用多轴CNC弯管机将直管精确弯曲成圆环（直径精度±0.05 mm），避免褶皱。
- 焊接（可选）
：对接焊采用激光或TIG惰性气体保护焊，焊缝经X射线无损检测，确保100%气密。
- 热处理
- 磨削/研磨/抛光
：接触面精磨至Ra≤0.1 μm，平面度≤0.02 mm。
- 表面处理
：电镀/化学镀涂层（厚度5~20 μm）或PVD物理气相沉积。
-
100%氦质谱检漏（泄漏率<10⁻⁹ mbar·L/s）。
-
-
五、性能特点与关键参数
泄漏率：≤10⁻⁹ mbar·L/s（高真空级）。
优点：耐辐射、耐腐蚀、耐冲击；体积小、重量轻；安装简便（沟槽设计简单）。
相比橡胶O型圈，金属空心O型圈在极端条件下泄漏率低3~5个数量级。
六、安装与沟槽设计
沟槽类型：轴向/径向沟槽，推荐压缩量15%~25%。
注意事项：沟槽表面Ra≤0.8 μm，圆角R0.2~0.5 mm；安装时避免划伤；预紧力通过螺栓或压板控制。
有限元验证：使用ANSYS模拟接触应力分布，确保无过压或泄漏。
七、应用领域
航空航天：发动机燃烧室、火箭推进剂管路、卫星真空密封。
八、技术发展趋势
复合化：内嵌弹簧或纳米涂层，进一步降低摩擦与泄漏。
结论
金属空心O型圈以其独特的空心管结构和精密制造工艺，成为极端工况下不可替代的密封方案。其制造过程融合了金属成形、焊接、表面工程与严格检测，每一步都直接影响最终密封可靠性。对于研发与应用工程师而言，深入掌握其原理、工艺与性能，是优化系统设计、提升设备安全性的关键。建议根据具体工况选用OEM级产品，并结合FEA仿真进行沟槽优化，以实现最佳密封寿命与经济性。【德龙密封温馨提示】密封问题找德龙！密封件厂家，接受定制密封件，从设计到研发，从生产到测试，全系列服务。有更多想了解的信息可以直接联系德龙密封，德龙产品专家竭诚为您服务！
