在现代化工业液压系统中，尤其是面对煤矿液压支架、重型挖掘机及大型锻压设备时，活塞密封系统不仅要承受极高的静压，还必须应对剧烈的压力脉冲和复杂的径向载荷。GDKK 五组件组合密封（GDKK 5-Piece Compact Seal）凭借其独特的集成化设计，成为了解决此类极端工况的首选方案。

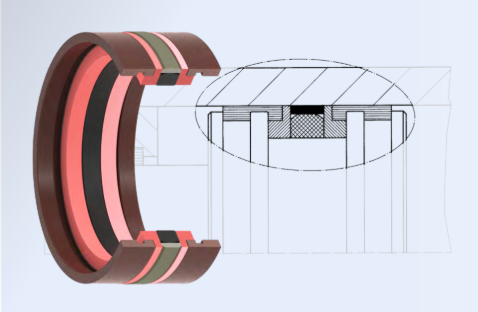

一、 GDKK 的结构逻辑：从“分体”到“集成”
传统的活塞密封通常需要分别加工密封沟槽和导向带沟槽，这增加了活塞的轴向长度和加工成本。GDKK 的核心设计哲学是将主密封、抗挤出、径向导向三大功能集成于单一沟槽内。
多齿弹性体（核心密封）：位于中心，通常采用高性能丁腈橡胶（NBR）。多唇口设计使其在高压下能产生多个密封接触点，有效提升密封可靠性。
L型支撑环（对称分布）：紧贴弹性体两侧，采用硬度较高的聚酯弹性体（TPE）。其作用是填补密封间隙，保护弹性体在 $35\text{ MPa}$ 以上的高压下不发生“根部挤出”。
集成导向环（外层支承）：位于最外侧，采用高强度聚甲醛（POM）或改性尼龙。除了起到最终的防挤出屏障作用外，它还承担着活塞与缸筒间的径向支撑功能。
二、 核心技术优势
1. 极佳的抗冲击与防挤出性能
在重型机械往复运动中，瞬时冲击压力往往远超系统额定压力。GDKK 的 L 型护环与导向环形成了阶梯式的支撑体系。当中心橡胶受压变形时，压力被逐层传递，确保即使在存在较大挤出间隙的情况下，主密封体依然被稳固包裹。
2. 轴向空间的极致压缩
由于 GDKK 自带导向功能，工程师无需在活塞上额外预留导向带位置。这使得活塞可以设计得更加短小精悍，不仅降低了材料成本，还为油缸在有限空间内的布置提供了可能。
3. 消除“金属接触”风险
高载荷下活塞容易发生偏心运动。GDKK 的宽面 POM 导向环具有优异的承载能力和自润滑性，能够吸收径向力，有效防止活塞金属件直接刮伤缸筒内壁，显著延长缸筒使用寿命。
三、 关键技术参数
| 物理性能指标 |
典型数值 / 范围 |
| 工作压力 (P) |
小于等于MPa(特殊材料可达50） |
| 往复速度 (V) |
小于等于0.5 m/s |
| 温度范围 (T) |
-35°C 至110°C (取决于 NBR 牌号) |
| 工作介质 |
矿物液压油、水乙二醇、乳化液 |
四、 应用与安装建议
GDKK 广泛应用于工况极其恶劣的移动机械和重工业领域，特别是对漏油量控制极其严格且存在振动冲击的双作用活塞缸。
沟槽检查：安装前需严格检查沟槽及缸筒引入角的倒角，确保无毛刺，防止划伤导向环。
安装顺序：先安装中心弹性体，再对称嵌入 L 型支撑环，最后将开口式的导向环扣入位。
润滑处理：在组装前，建议在密封件表面涂抹系统配套的液压油，以降低初始装配摩擦力。
五、 结语
作为一种高度集成的密封系统，GDKK 五组件组合密封通过材料的科学搭配与结构的紧密耦合，实现了性能与空间的完美平衡。对于追求长寿命、高稳定性的液压装备而言，GDKK 不仅仅是一个密封零件，更是确保设备在高压环境下持续输出动力的核心保障。【德龙密封温馨提示】密封问题找德龙！密封件厂家，接受定制密封件，从设计到研发，从生产到测试，全系列服务。有更多想了解的信息可以直接联系德龙密封，德龙产品专家竭诚为您服务！
