导向环（又称导环、支撑环、耐磨环、wear ring或guide ring）是液压缸、气缸以及其他直线往复运动机构中一种看似不起眼、却至关重要的精密零部件。它不承担密封功能，却像“隐形守护者”一样，默默保障着整个系统的精确运动、延长寿命并防止早期失效。在现代工程机械、注塑机、升降平台、汽车转向助力系统等设备中，几乎每根液压缸都离不开它。
一、核心作用：四大“护航”功能
精确导向，保证直线运动
活塞或活塞杆在缸筒内运动时，稍有倾斜就会产生“蛇形”或偏心现象。导向环安装在活塞或导向套上，与缸筒内壁形成滑动配合，把活塞牢牢“扶正”在轴线上，确保运动轨迹始终与缸筒中心线重合。同轴度误差通常控制在0.05mm以内，避免了因偏心导致的抖动、爬行和噪音。
承受径向侧向力（最关键的“扛力”作用）
液压缸工作时，活塞杆常常受到来自外部的重力、偏载、冲击等径向载荷。这些力如果直接传到密封件或金属表面，会迅速造成破坏。导向环以其较高的径向承载能力（可达数十MPa）把这些侧向力全部“吃掉”，让主密封圈只负责轴向密封，大幅提升系统稳定性。
防止金属-金属直接接触，保护缸筒与活塞
导向环材质通常比缸筒（钢或铸铁）和活塞（铝合金或钢）软得多，且具有自润滑性。它像一层“缓冲垫”，彻底隔绝了钢对钢的硬摩擦。即使进入少量金属屑或灰尘，也会被导向环的材料“嵌入”吸收，不会划伤缸筒内壁。无数液压缸早期失效案例，都是因为导向环磨损后导致缸筒拉毛、活塞杆划伤，最终咬死。
间接保护密封系统，延长整体寿命
侧向力被导向环吸收后，主密封圈（Y型圈、O型圈、U型圈等）不再承受额外挤压和偏磨，密封寿命可提升2-3倍。同时，导向环还能减少因偏心产生的泄漏路径，让高压系统更可靠。
二、工作原理简述
导向环一般分为活塞用（外导向环）和活塞杆用（内导向环）两种。
它依靠自身低摩擦系数（通常0.05-0.15）和适度的过盈配合，实现“滑动支撑”。当径向力来临时，导向环发生微小弹性变形，把力均匀分布到缸筒大面积上，避免局部应力集中。同时，其材料具有良好的“嵌入性”和耐磨性，即使在干摩擦或缺油短时工况下也能正常工作。
三、常见应用场景
在这些场合，没有导向环的缸体往往在几百小时内就出现内壁拉伤，而装了优质导向环的缸体可轻松运行5000-10000小时以上。
四、材料选择对比（推荐参考）
五、选型与维护小贴士
选择时需关注：径向载荷、运动速度、工作温度、介质（油/水/空气）和安装空间。
安装间隙一般控制在0.05-0.15mm（视缸径而定），过大会失去导向效果，过小会卡死。
定期检查：导向环外径磨损超过0.3mm或出现裂纹时必须更换，否则会引发连锁故障。

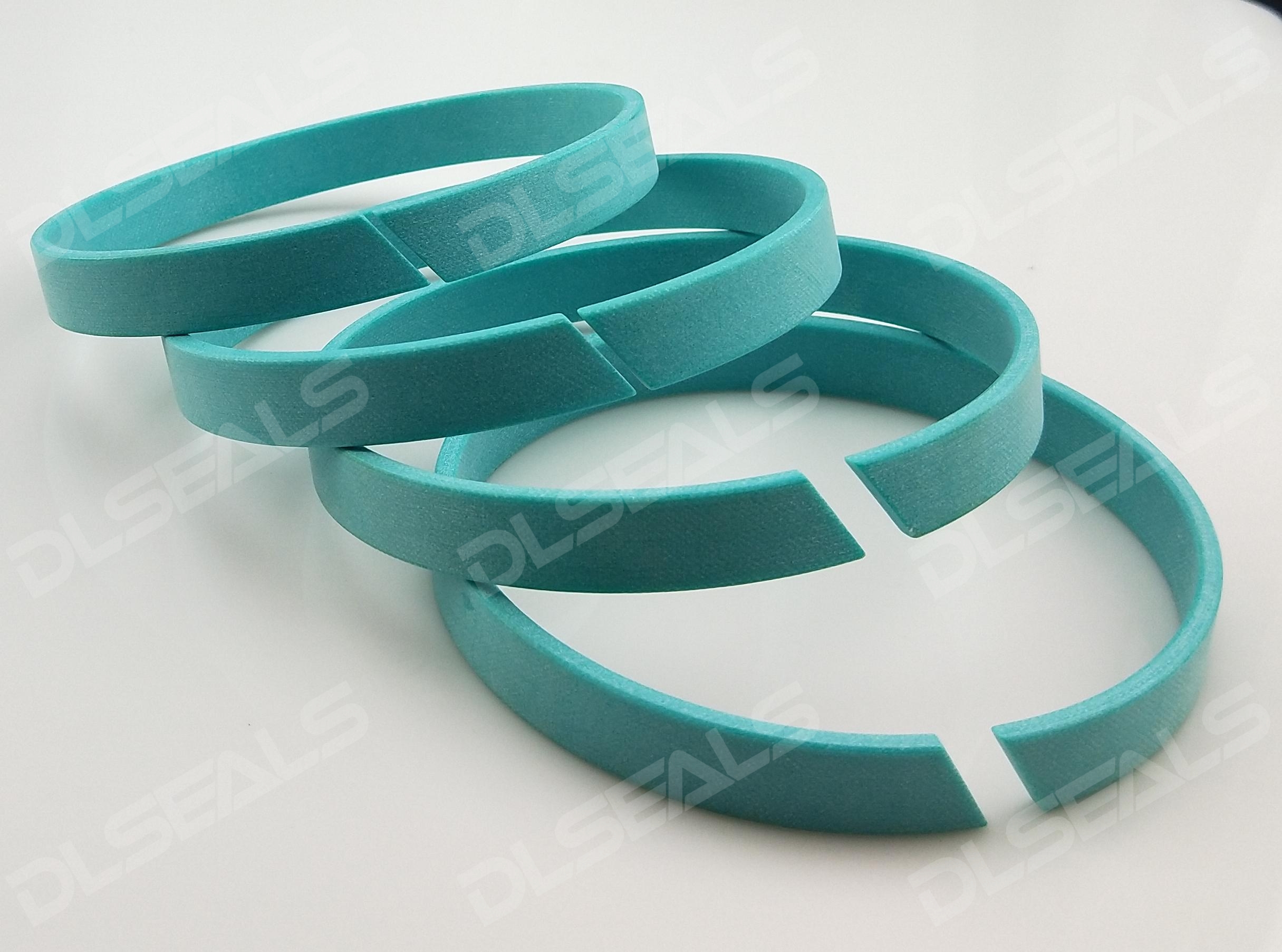

优质导向环通常做成开口式，便于安装；高端产品还会增加螺旋形或多段组合结构，进一步提升承载均匀性。
总结导向环虽小，却承担了“导向、承力、防磨、护封”四重使命。它不是“可有可无”的配件，而是决定液压缸寿命和可靠性的核心耐磨件。很多设备“突然漏油、抖动、缸筒拉毛”的根本原因，往往就是导向环提前失效却被忽视了。选对材质、装好、定期检查，就能让一台液压设备多跑几年、少修几次，真正实现“长寿命、低维护”。【德龙密封温馨提示】密封问题找德龙！密封件厂家，接受定制密封件，从设计到研发，从生产到测试，全系列服务。有更多想了解的信息可以直接联系德龙密封，德龙产品专家竭诚为您服务！
