在现代工业的旋转机械领域，密封性能直接关系到设备的可靠性、效率与寿命。其中，TCN型油封（材质为铁骨架+氟橡胶FKM）凭借其卓越的设计与材质组合，成为应对高温、高压、高速及严苛化学环境的高性能密封解决方案。其精密的结构不仅是机械设计的体现，更是材料科学与工程应用完美结合的典范。
TCN油封的性能根基，源于其独特的“刚柔复合”材质结构。
外部骨架 - 铁（金属）：
角色：结构的“脊梁”。
作用：提供极高的机械强度和刚性，确保油封在压装或使用过程中不变形、不松脱。它像一座坚固的堡垒，为内部的弹性体提供精确的定位和支撑，保证油封在轴承室中的牢固安装。
内部密封体 - 氟橡胶（FKM）：
角色：密封的“灵魂”。
特性：FKM是高性能合成橡胶的杰出代表，以其卓越的耐高温性（通常可达200℃以上）、出色的耐油性（包括燃油、合成润滑油）、优异的耐化学腐蚀性（抵抗酸碱、溶剂）和良好的耐磨性而著称。
作用：构成与旋转轴直接接触的密封唇，是实现动态密封的核心。其弹性确保唇口能紧密贴合轴面，适应微小的轴跳动和偏心。
二者的协同：金属骨架负责“定形、固位”，提供强大的支撑；FKM负责“贴合、密封”，应对动态与化学挑战。这种组合实现了1+1>2的效果，使TCN油封能胜任传统材质油封无法应对的极端工况。

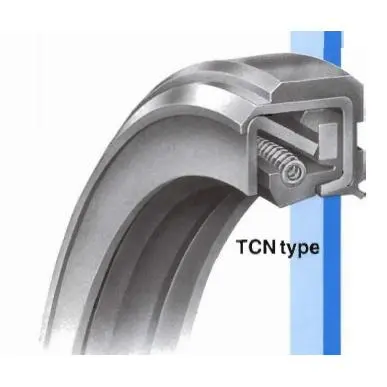

从剖面图（如图所示）可以清晰看到TCN油封精密而高效的结构分层：
金属骨架：构成油封最外侧的刚性轮廓，通常是完整的包裹结构，形成坚固外壳。
主密封唇：由FKM制成，呈现一个精密的斜面角度。其刃口是动态密封的关键，负责在轴旋转时刮除并阻止介质的泄漏，同时在两者之间形成一层极薄的稳定油膜，实现“密封而不干磨”。
螺旋弹簧：安装在密封唇口背部的弹簧槽内。其核心作用是提供持续、稳定且均匀的径向压紧力，补偿唇口材料的正常磨损和轴的微小径向跳动，确保在整个生命周期内密封压力的恒定，极大地提升了密封的可靠性和持久性。
防尘唇（部分设计具备）：在主轴密封唇外侧，有时会增设一个副唇。它主要负责阻挡外界的灰尘、泥水等污染物侵入，为主密封唇创造一个清洁的工作环境，是“双重防护”理念的体现。
基于上述结构与材质，TCN型铁+FKM油封展现出全方位的卓越性能：
超凡的密封可靠性：在高压、高转速下，金属骨架确保结构稳固，FKM唇口在弹簧的加持下紧密贴合，有效防止润滑油、油脂等介质的泄漏。
卓越的工况适应性：
耐高温：FKM材质使其在引擎、涡轮附近等高温环境中性能稳定。
耐化学性：可抵御各种侵蚀性油品、燃料和化学品，适用于化工、和特殊润滑系统。
长寿命：耐磨的FKM与压力自补偿的弹簧设计，大幅延长了维护周期和使用寿命。
优异的机械稳定性：金属骨架提供了优异的尺寸稳定性和抗压装变形能力，安装便捷且牢靠。
TCN型铁+FKM油封是严苛工况下的首选密封件，广泛应用于：
汽车工业：发动机曲轴、凸轮轴、变速箱、轮毂轴承。
工程机械：挖掘机、装载机的液压泵、马达、驱动桥。
液压与气动系统：液压缸、液压马达、高压泵。
通用工业设备：风机、泵、搅拌机、工业齿轮箱等高速重载旋转轴。
总而言之，TCN型铁+FKM油封绝非一个简单的橡胶圈。它是一个集精密机械设计、先进材料科学与严谨工程应用于一身的高科技部件。其金属的“刚”与橡胶的“柔” 相辅相成，静态的骨架与动态的弹簧协同工作，共同构筑了一道抵御介质泄漏和外界污染的坚固防线。在追求设备高效、可靠、长寿命的现代工业中，TCN油封无疑是保障旋转轴系健康运行的、不可或缺的“忠诚卫士”。
