一、核心原理：弹簧赋能的全方位密封​

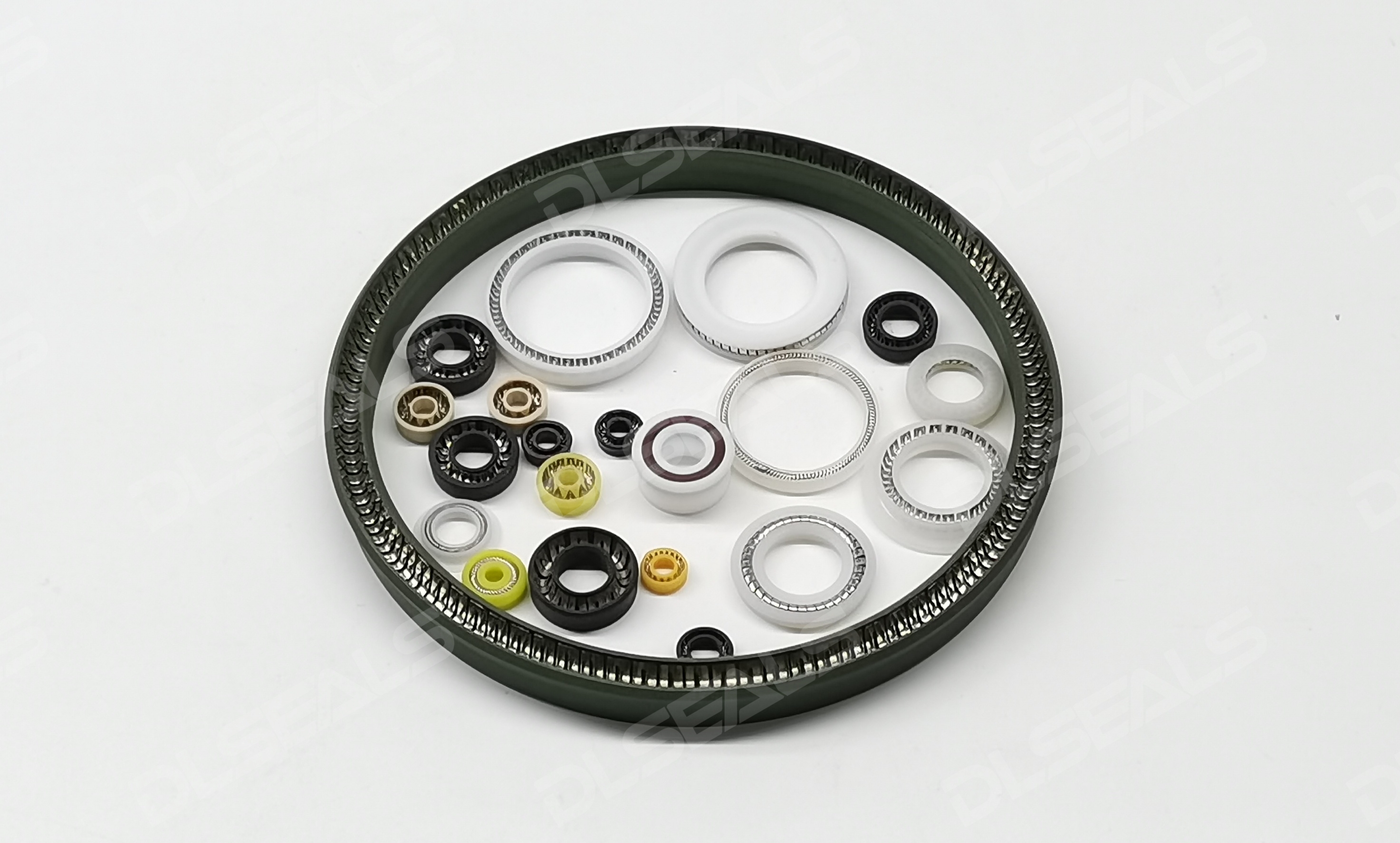

全接触弹簧密封圈（泛塞封）是一种由弹性密封唇与高性能弹簧组合构成的精密密封件。其核心原理在于利用金属弹簧提供的持续径向力，驱使柔软的密封唇与轴或孔表面保持全方位紧密接触。

1. ​弹簧预紧力基础​：内置的弹簧在安装时即产生初始预紧力，确保在零压或低压状态下实现有效密封。

2. ​压力自适应增强​：随系统压力升高，介质压力作用于密封唇背部，进一步增大接触压力，形成"自紧式"密封效应。

3. ​全周向接触保障​：独特的弹簧设计使密封唇能够自动补偿轴心偏移、偏心等动态误差，保持360°均匀接触。

​二、显著技术优势​

1. ​极端工况适应性​

   • 温度范围：-200℃至+400℃（根据材料组合）

   • 压力范围：真空至140MPa

   • 表面速度：可达20m/s

2. ​卓越密封性能​

   • 泄漏量控制：＜0.01ml/min（标准工况）

   • 摩擦系数：0.02-0.08（显著低于O形圈）

3. ​长寿命设计​

   • 耐久性：常规工况下寿命可达O形圈的5-10倍

   • 磨损补偿：弹簧持续补偿密封唇磨损

4. ​材料组合多样性​

   密封唇材料	适用温度	主要特性	典型应用
   PTFE	-100℃～+260℃	化学惰性、低摩擦	化学泵、超高真空
   UHMWPE	-50℃～+80℃	高耐磨、低成本	食品机械、水处理
   填充PTFE	-100℃～+260℃	增强耐磨、抗压扁	液压系统、压缩机
   PEEK	-100℃～+315℃	高强度、耐高温	航空航天、能源

​三、主要结构类型​

1. ​标准泛塞封​

   • 单弹簧结构，经济实用

   • 适用于大多数旋转/往复工况

2. ​双弹簧泛塞封​

   • 冗余设计，可靠性倍增

   • 极端压力波动或安全关键场合

3. ​专门化变体​

   • 刮尘型：集成防尘唇，污染环境适用

   • 复合型：多唇口设计，实现双向密封

​四、关键选型要素​

1. ​工况参数分析​

   • 介质性质：化学兼容性优先

   • 温度范围：考虑热膨胀影响

   • 压力特征：峰值压力及波动频率

   • 运动形式：旋转/往复/静态

2. ​弹簧选择指南​

   • ​316不锈钢​：常规腐蚀环境

   • ​哈氏合金​：强酸强碱介质

   • ​Elgiloy合金​：高应力、长寿命需求

3. ​安装设计要点​

   • 沟槽设计：遵循ISO 6194标准

   • 表面粗糙度：Ra 0.2-0.8μm最佳

   • 硬度要求：轴表面HRC≥45

​五、典型应用场景​

1. ​极端化工工况​

   • 高温高压反应釜搅拌轴密封

   • 强腐蚀介质泵送系统

2. ​能源装备​

   • 油气田防喷器控制阀

   • 核电主泵轴密封系统

3. ​高端制造​

   • 半导体晶圆传输机器人

   • 航空航天作动器密封

4. ​特殊环境​

   • 超低温液氢泵密封

   • 深海装备压力补偿

​六、安装维护规范​

1. ​安装前检查​

   • 确认弹簧完好无损伤

   • 清洁接触表面至无尘等级

2. ​专业安装工具​

   • 使用导套避免唇口翻转

   • 禁止使用锐利工具强行安装

3. ​运行监测​

   • 初期磨合期泄漏量监测

   • 定期检查预紧力衰减情况

​七、技术发展展望​

1. ​智能密封集成​

   • 嵌入传感器实时监测密封状态

   • 预测性维护技术支持

2. ​新材料应用​

   • 自润滑纳米复合材料

   • 形状记忆合金弹簧

3. ​定制化解决方案​

   • 基于数字孪生的个性化设计

   • 快速原型制造技术应用

​结语​

全接触弹簧密封圈通过巧妙的弹簧-密封唇组合设计，实现了传统密封件难以企及的密封可靠性和工况适应性。在选型应用中，需综合考虑介质特性、工况参数和设备要求，选择最合适的材料和结构配置。随着新材料和新工艺的不断发展，泛塞封必将在更广泛的工业领域发挥关键作用。
