在重型机械、工程设备、风力发电机等大型工业装备的“关节”处，有一个看似不起眼却至关重要的部件——盒式油封。它如同一位沉默的守护者，牢牢锁住润滑油脂，坚决阻挡外界灰尘与水汽，确保核心轴承的顺畅运转，是整个设备长寿命、高可靠性的基石。今天，我们将通过解剖其设计，来深入了解这款高性能密封件的奥秘。
盒式油封，顾名思义，是其外部带有一个金属冲压而成的、类似盒状（或杯状）外壳的径向轴密封件。它并非一个简单的橡胶圈，而是一个由金属外骨架、丁腈橡胶（NBR）等弹性体、加载弹簧和特有的金属护唇环协同构成的精密组件系统。这种设计使其在密封效能、结构刚性和环境耐受性上，全面超越了传统标准型油封。
正如您上传的示意图所清晰展示的，一个典型的盒式油封包含以下核心部分，共同构筑了其卓越的性能：
金属外骨架：刚毅的骨骼
图中蓝色的刚性外壳即为金属外骨架。它通常由优质钢板冲压而成，为整个油封提供了极高的结构强度和尺寸稳定性。
核心作用： 在压入安装座孔时，全金属骨架能有效抵抗变形，确保油封与设备壳体之间实现完美、永久的静密封，为整个密封系统打下坚实的基础。
NBR弹性体：柔韧的密封主体
图中灰色的部分包裹在金属骨架上，形成了与轴接触的密封唇口和外壳的静密封层。丁腈橡胶（NBR）因其出色的耐油性、耐磨性和宽泛的工作温度范围（-40°C至+120°C）而成为首选材料。
核心作用： 形成主密封唇，并利用其弹性自适应轴表面，实现初始密封。
加载弹簧：持续的压紧力
在密封唇根部，有一根紧箍的螺旋弹簧（示意图中未明确画出，但为标准配置）。它像一个永不疲倦的“小手”，为密封唇提供一个持续且稳定的径向压紧力。
核心作用： 自动补偿磨损与偏心。即使轴因长期运行产生轻微磨损或出现跳动，弹簧也能始终保证密封唇与轴表面的紧密接触，维持动态密封的长期有效性。
金属护唇环：密封唇的坚固盔甲
这是盒式油封区别于普通油封的最显著特征，如图所示，一个独立的金属环被精密地包覆或压紧在主密封唇的外侧。
核心作用：抗挤出、抗磨损、增强稳定性。 在高压工况下，这个金属环能有效防止柔软的橡胶密封唇被从间隙中“挤出”而失效；在高速旋转和存在杂质的环境中，它像盾牌一样保护密封唇，避免其被划伤、卷曲或过度磨损，极大地提升了密封唇在恶劣工况下的生存能力。
这种“强骨架+柔唇口+恒压力+硬盔甲”的组合，带来了决定性的优势：
超凡的刚性与安装友好性： 金属外壳确保安装过程零变形，避免了因安装不当导致的早期失效。
极致的密封可靠性： 弹簧与金属护唇环的加持，使密封唇能应对剧烈的压力波动、轴偏心振动和高温挑战。
超长的使用寿命： 优异的抗磨损和抗挤出能力，显著延长了在苛刻环境下的更换周期，降低了维护成本。
广泛的适用性： 特别适用于工程机械、矿山设备、齿轮箱、农业机械等重载、高速、多尘、潮湿的极端工况。
理论上的优越性最终需要在实际应用中得到体现。要确保您选择的盒式油封发挥出预期性能，正确的选型与安装是至关重要的最后一步。我们结合实物图，来探讨这些实战要点。
1. 精准选型：读懂标签背后的信息

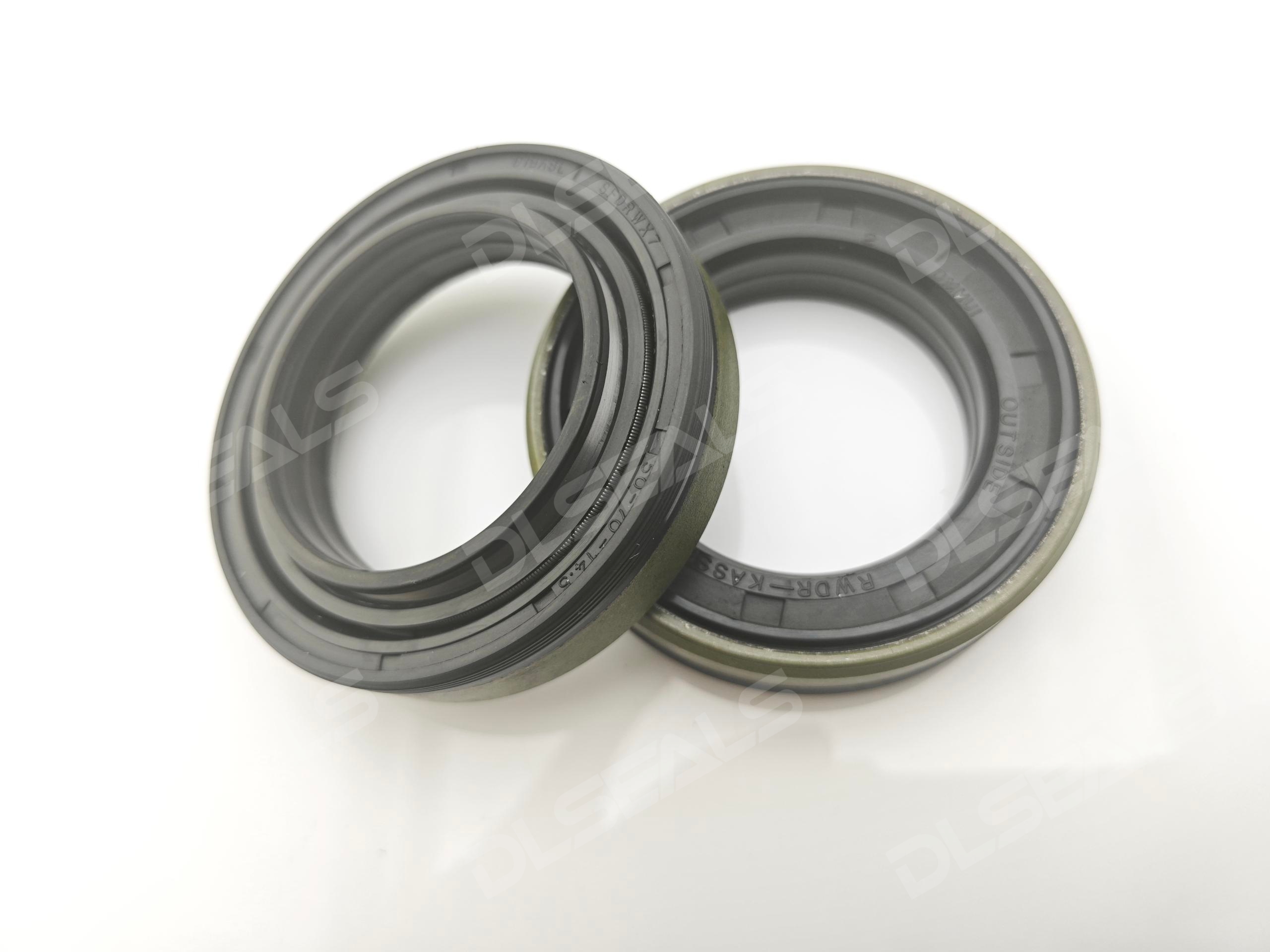

您提供的实物照片上的每一个标识，都是正确选型的关键线索：
压力范围： 如图中清晰标注的 “0 - 70 MPa”，这是一个极其重要的参数。它明确告知使用者，此油封设计用于承受高达70兆帕的极端压力。如果您的应用场景（如高压液压泵）压力超过此值，选型错误将导致密封唇瞬间被挤出而失效。务必确保油封的额定压力高于系统最大工作压力并留有安全余量。
安装方向： 醒目的 “OUTSIDE” 或 “OUTSIGHT” 字样是关键指示。盒式油封通常是非对称设计，此面必须朝向设备外侧，即背对润滑介质的方向。正确安装能确保主密封唇在系统压力下其形状能得到最佳支撑，而装反则会极大削弱其密封能力和抗压性。安装前，确认方向是第一步。
尺寸与材质： 产品型号（如 “X700TW”）对应着精确的内径、外径和宽度尺寸，必须与轴径和安装腔体的尺寸匹配。同时，虽然图中未直接写明，但根据其深色主体和常见应用，可推断其弹性体为耐油的NBR。若工况涉及高温（如>120°C）、特殊化学品或臭氧，则需考虑氟橡胶（FKM）、氢化丁腈橡胶（HNBR）等其它材质。
2. 规范安装：决定油封寿命的第一关
许多油封的早期失效并非源于质量，而是由于不当的安装。
检查与清洁： 安装前，仔细检查油封唇口和弹簧，确保无损伤。并彻底清洁轴和安装腔体，确保无毛刺、铁屑等污染物。一个微小的划痕都可能成为泄漏的起点。
使用专用工具： 严禁用锤子直接敲击油封！应使用专用安装套筒或夹具，使压力均匀施加在油封坚固的金属外圈端面上（如图中蓝色骨架的正面）。如果压力误施于柔软的密封唇上，会导致唇口永久性损伤或弹簧脱落。
保护密封唇： 在安装过程中，可在轴颈和油封唇口上涂抹润滑脂，以减少初始摩擦。安装时确保油封与轴孔对中，避免倾斜强行压入。
盒式油封通过其多层次的材料与结构设计，为我们提供了应对苛刻工况的可靠解决方案。然而，再优秀的设计也需要正确的使用来实现其价值。从理解工况参数出发进行精准选型，到以严谨的态度完成规范安装——正是这一系列科学的步骤，才让图中这个精密的工业零件，真正转变为保障设备高效、长久运行的“守护神”。
