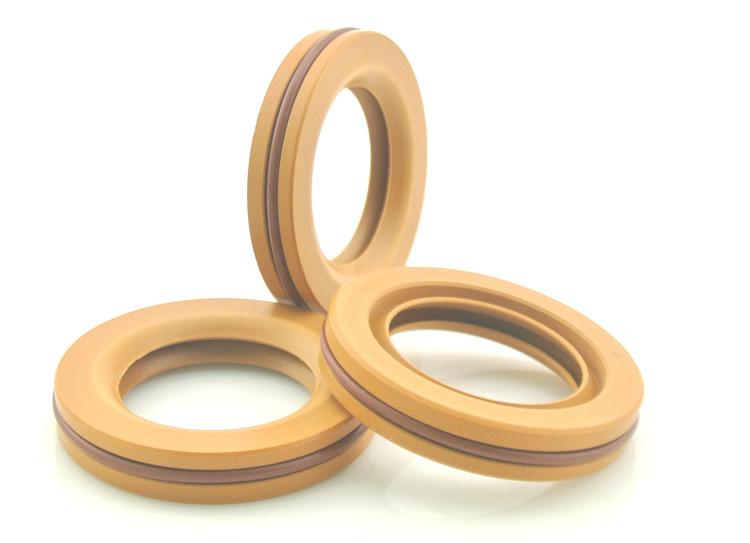

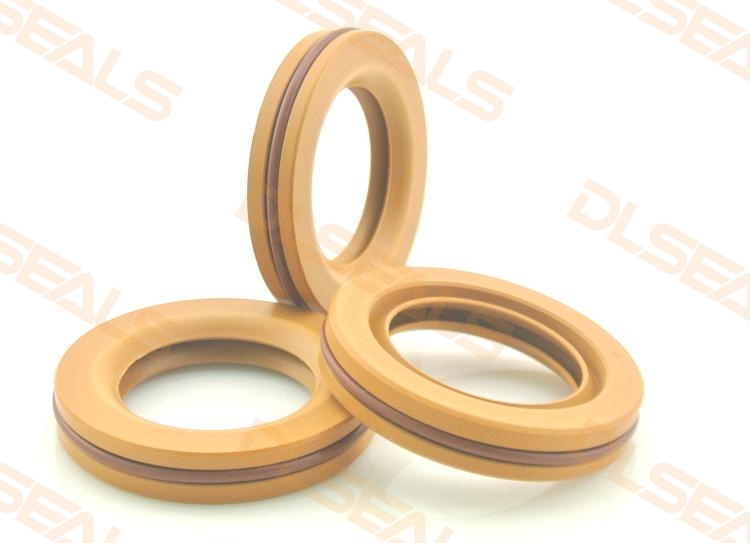

在石油化工、天然气输送、氢能源及工业燃气等领域,可燃性气体(甲烷、氢气、丙烷等)的密封安全直接关系人员生命和资产安全。普通密封圈在介质渗透、摩擦点火或高温失效时可能引发爆炸。可燃气体专用密封圈通过材料、结构及设计的系统性优化,构筑防爆屏障。本文解析其核心技术要点。
一、核心风险:为何可燃气体密封更严苛?
- 泄漏即危险
- 可燃气体爆炸下限(LEL)极低(如氢气:4%,甲烷:5%),微量泄漏遇火花即爆。
- 渗透风险:小分子气体(H₂、He)易穿透聚合物密封材料。
- 点火源控制
- 高温失效
- 火灾工况下,密封圈需维持短期密封(如30分钟),防止“二次爆炸”。
二、密封圈设计四重安全策略
1. 材料选择:阻隔渗透与抗燃
材料类型 |
适用气体 |
优势 |
局限 |
金属(316L/哈氏合金) |
H₂, CH₄, C₃H₈ |
零渗透;耐高温(>500°C);不燃 |
成本高;需精密加工 |
改性氟橡胶(FKM) |
CH₄, C₃H₈(非H₂) |
低渗透;耐油/化学性;阻燃性(V0级) |
氢气渗透率高;>200°C老化 |
全氟醚橡胶(FFKM) |
CH₄, C₃H₈ |
超低渗透;耐温300°C;耐化学性极优 |
价格昂贵(10倍于FKM) |
石墨金属复合 |
高温燃气(如焦炉煤气) |
自润滑;耐800°C;火灾密封性好 |
脆性;需高螺栓载荷 |
关键指标:
- 气体渗透率(H₂在FKM中:10⁻¹⁰ cm³·cm/cm²·s·Pa)
- 极限氧指数(LOI):>30%为阻燃材料(如FFKM LOI=95%)
2. 结构设计:双保险防泄漏
- 主密封+次级密封:
- 金属O型圈(主密封) + 弹簧蓄能PTFE密封(次级密封),形成双屏障。
- 防火设计:
- 波纹管密封阀杆(替代填料函),火灾时金属波纹管熔焊自锁。
- 静电导出:
- 添加导电填料(碳黑/金属粉),电阻<10⁵ Ω,防止静电积累。
3. 表面处理:阻断泄漏路径
- 镜面抛光(Ra<0.2μm):减少界面泄漏。
- 镀层技术:
- 金属密封圈镀银(提升氢气密封性)
- 橡胶密封件涂覆PTFE(降低摩擦热)
4. 安全冗余设计
- 泄漏引流:设置双密封腔,中间引至火炬系统。
- 失效指示:集成压力传感器监测密封腔状态。
三、性能验证标准:合规是底线
-
国际认证
- ATEX/IECEx:符合指令2014/34/EU(潜在爆炸环境设备)。
- API 682:机械密封的防火测试(Fire Test)。
- ISO 15156:油气环境材料抗硫化物应力开裂(H₂S环境)。
-
关键测试项目
- 常温/高温泄漏率:氦检漏<10⁻⁶ mbar·L/s(金属密封)。
- 防火测试:30分钟燃烧后密封泄漏量<500 ppm。
- 循环寿命:10万次温度/压力循环后密封完好。
四、典型应用场景与技术方案
应用场景 |
推荐方案 |
安全措施 |
加氢站压缩机密封 |
316L金属C形环 + 激光焊接 |
双密封设计;接地导静电 |
LNG储罐BOG处理阀门 |
石墨缠绕垫(内环316L) |
防火罩 + 泄漏监测探头 |
氢气反应釜搅拌轴密封 |
FFKM弹簧蓄能密封 + 氮气吹扫 |
双端面密封;隔离液缓冲 |
炼厂高温燃气管道法兰 |
镍基合金金属垫片(Inconel 625) |
静电跨接;防火涂层 |
五、经济性平衡:安全无折扣
- 成本对比:
FFKM密封件单价 ≈ 普通FKM × 10
但:一次泄漏事故损失 ≥ 密封成本的10⁴倍
- 维护策略:
- 可燃气体密封圈强制定期更换(周期为普通工况的50-70%)。
- 使用状态监测(振动、温度)预判失效。
结论:安全密封三原则
- 本质安全设计:优选金属/FFKM材料,结构上消除点火源。
- 合规认证:通过ATEX/API等强制认证,测试报告可追溯。
- 动态监控:泄漏监测+寿命管理,变被动密封为主动防御。
警示:可燃气体密封失效非概率问题,而是后果问题。在安全与成本之间,永远选择安全。
