在涉及强腐蚀介质、极端温度及高洁净要求的密封与输送系统中，传统材料往往力不从心。聚四氟乙烯（PTFE）波纹管凭借其独特的结构和材料特性，成为解决此类难题的关键元件。本文聚焦PTFE波纹管的设计优势、波纹管的核心作用，并对比介绍其他材料波纹管的应用特点。
一、结构优势与波纹管的核心作用
-

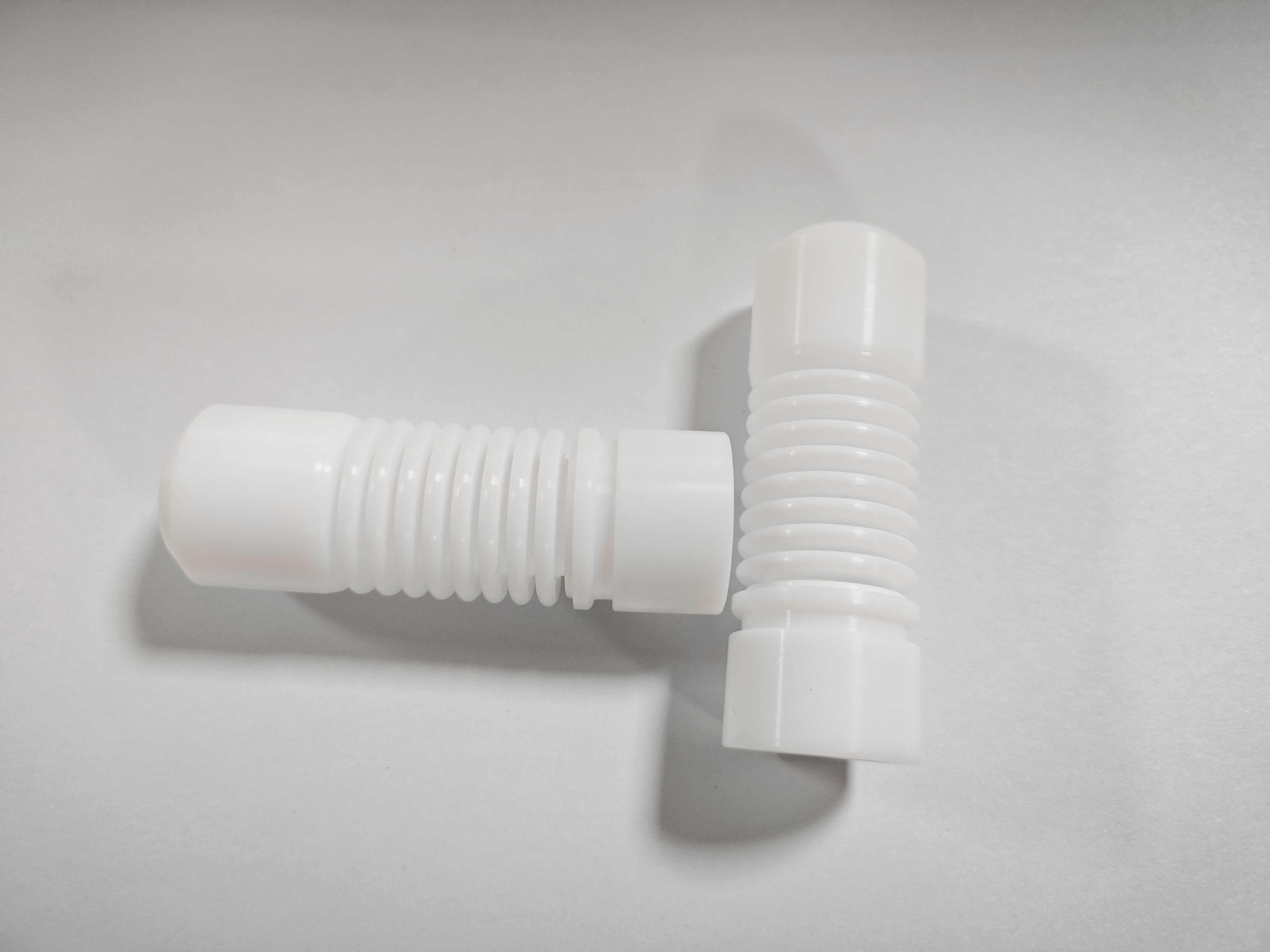

核心结构：波状褶皱设计
- 形态： PTFE波纹管由同质的PTFE材料通过特定工艺（如模压、焊接或缠绕）制成，其主体结构呈现连续、规则、柔韧的环形波状褶皱（U形、V形或Ω形）。
- 核心部件： 波纹管本身即是核心功能部件，通常两端可焊接法兰、接头或嵌入件以连接系统。
-
结构设计带来的核心好处：
- 卓越的轴向/径向补偿能力： 波纹状结构赋予了PTFE管极大的柔韧性和弹性。这是波纹管最核心的优势所在。它能够通过自身伸缩、弯曲或扭转变形，有效吸收、补偿由以下原因引起的位移：
- 管路系统因热胀冷缩产生的热应力位移。
- 设备运行中产生的振动。
- 连接部件间的安装偏差或基础沉降。
- 优异的耐真空/抗失稳性： 规则的波纹结构增强了管体的环向刚度，使其在承受负压（真空）或较高工作压力时，抵抗塌陷（吸瘪）或过度膨胀的能力远优于平滑的柔性软管。
- 长行程补偿： 单个波纹管单元可提供较大的补偿量。通过增加波纹数或串联使用，可以实现长距离、大位移的补偿需求。
- 维持流程： 补偿位移的同时，保证密封连续性和介质流通路径的畅通。
-
波纹管的核心作用：
- 位移补偿/振动隔离： 如前所述，这是波纹管存在的根本目的。通过可控变形，消除或大幅降低应力，保护连接设备（如泵、阀门、反应釜）免受损害。
- 实现密封与隔离： 作为关键组件应用于机械密封（作为密封腔的柔性连接和补偿元件）或阀门阀盖（实现阀杆动态密封），PTFE波纹管将介质（尤其是剧毒、强腐蚀性介质）与外界环境完全隔离（称为“全封闭”或“无泄漏”密封），防止泄漏风险。
- 介质输送/导流： 作为柔性管路，在需要柔性连接或复杂布管的腐蚀性介质输送系统中安全导流介质。
-
PTFE材料的加成优势：
- “塑料王”的耐腐蚀性： PTFE对几乎所有强酸、强碱、强氧化剂、有机溶剂等具有极佳的化学惰性和耐受性，特别适合化工、制药、半导体等领域的腐蚀性介质。
- 宽广的温域适应性： 工作温度范围宽泛（通常在-70°C至+260°C，短时峰值更高）。
- 高洁净度与不粘性： 内壁极度光滑且具有优异的防粘附性能，易于清洁，不易滋生细菌，满足制药、食品、半导体等高洁净场合要求。
- 优良的电绝缘性和耐候性。
二、波纹管的作用总结
PTFE波纹管的核心价值，源于 “柔性波纹结构”与“PTFE惰性材料”的结合：
- 波纹管结构： 提供必需的柔性、补偿位移能力和结构稳定性，解决刚性问题。
- PTFE材料： 提供极端环境下的化学稳定性、耐温性及洁净度，解决环境兼容性问题。
三、其他材料波纹管对比与应用
虽然PTFE在许多严苛工况下表现优异，但其他材料波纹管在特定场景下也有应用。选择依据主要是介质、温度、压力、成本和补偿要求。
| 波纹管主要材料 |
主要性能特点 |
典型应用领域 |
| 聚四氟乙烯 (PTFE) |
极佳耐化学腐蚀 (强酸碱、溶剂)；宽温域(-70~260°C)；高洁净/防粘；低摩擦；承压及弹性模量相对较低 |
化工流程泵机械密封；高纯化学品输送；强腐蚀阀门（波纹管阀）；制药/食品设备；半导体清洗 |
| 金属 (如 316L, Hastelloy, Inconel) |
高承压能力；高温性能优异(可达500°C+)；优良抗疲劳性/使用寿命长；高刚性；成本高；耐腐蚀性因材料而异 |
高温/高压蒸汽管道补偿器；燃气轮机/锅炉系统；高温阀门；航空航天液压/燃油管路补偿 |
| 橡胶及橡塑复合 (如 EPDM, FKM, NBR, PTFE包覆橡胶) |
优异弹性/补偿量大；阻尼减震效果好；成本低；耐温/耐化学腐蚀性有限(橡胶决定)；承压较低；易老化 |
汽车排气系统；暖通空调(HVAC)管道；冷却水系统；低压水/空气管路；一般工业设备减振 |
四、PTFE波纹管的典型应用场景
基于其独特优势，PTFE波纹管在以下领域扮演不可或缺的角色：
- 化工与流程工业：
- 泵用机械密封： 作为波纹管式机械密封的核心部件，为动环提供轴向补偿并完全隔离密封腔介质（防止泵送的有毒、腐蚀介质外泄）。
- 腐蚀性介质阀门： 波纹管截止阀/切断阀阀杆密封，实现阀杆零泄漏（尤其适用于氯碱、氟化工、强酸等系统）。
- 高纯/腐蚀性介质输送： 连接反应釜、储罐、换热器间的柔性管路，补偿热位移，安全输送酸、碱、有机溶剂等。
- 制药与生物工程：
- 高洁净管道系统中的柔性连接与位移补偿。
- 生物反应器、冻干机、CIP/SIP系统中的密封与连接。
- 半导体与电子：
- 超纯水（UPW）、高纯化学品（如HF酸、氨水）的输送管路。
- 芯片制造设备（刻蚀、清洗）中的密封与柔韧连接。
- 食品与饮料：
- 需要高洁净卫生标准的管道柔性连接（如乳制品、饮料灌装线）。
- 易粘稠物料（如糖浆、果酱）输送的防粘附管道。
- 其他：
- 实验室仪器设备的管线连接与补偿。
- 特殊环境下的密封和隔振需求。
结语
PTFE波纹管通过其巧妙的波状几何设计，解决了在强腐蚀、高温、高洁净环境中实现柔性连接、补偿位移和可靠密封的世界性难题。波纹结构是其发挥位移补偿核心功能的基础，而PTFE材料则赋予其应对极端化学与热环境的卓越能力。理解波纹管的结构作用机制（吸收应力、隔绝介质）和不同材料（PTFE、金属、橡胶）波纹管的性能边界，是工程选型的关键。在化工等高危高纯领域，PTFE波纹管因其可靠隔离和超强耐受性，已成为保障设备安全、环保生产和工艺连续性的“柔韧卫士”。
