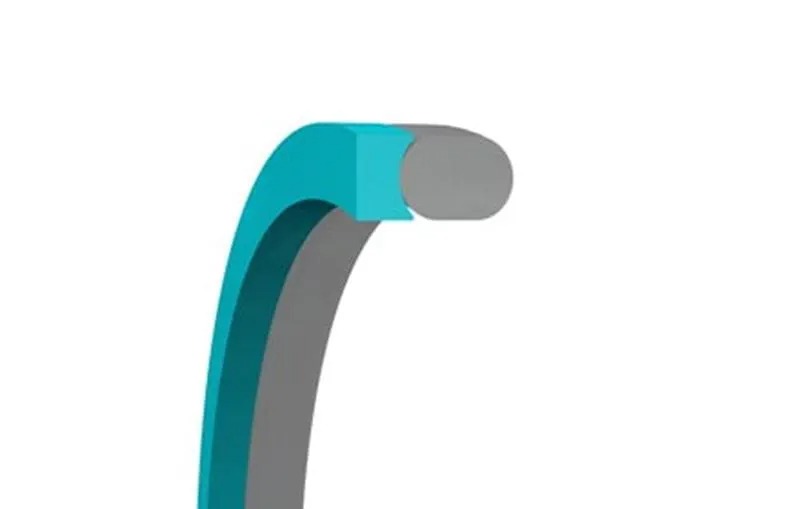

在液压系统、超临界设备及能源装备中，背托环（Anti-Extrusion Ring）是保护主密封件（如O型圈、唇形密封）免遭高压挤出的关键组件。其通过刚性支撑、间隙填充与应力分散三重机制，将密封系统承压能力提升5-10倍。本文从结构机理、材料创新、设计计算及行业应用四大维度，系统阐述背托环密封件的技术逻辑与工程实践。
当系统压力超过主密封件抗挤出强度时：
密封材料蠕变：橡胶/PTFE在高压下向间隙流动（如O型圈在＞5MPa时开始挤出）
永久性损伤：密封件被切裂形成泄漏通道
典型失效形态：
NBR O型圈：在15MPa压力下，0.1mm间隙即可导致30%体积挤出
PTFE V型圈：10MPa时0.05mm间隙引发唇口撕裂
| 功能 | 实现方式 | 效果 |
|---|---|---|
| 刚性支撑 | 高模量材料（PEEK/金属）抵抗变形 | 阻断压力传递至主密封件 |
| 间隙填充 | 精密匹配密封腔体间隙（0.01~0.2mm） | 消除介质挤入通道 |
| 应力分散 | 斜面设计将点载荷转为面载荷 | 接触应力降低50%~70% |
| 材料 | 抗压强度(MPa) | 使用温度(℃) | 摩擦系数 | 适用场景 |
|---|---|---|---|---|
| PTFE | 25 | -200~260 | 0.05~0.10 | 耐腐蚀低压环境（＜35MPa） |
| 填充PTFE | 40~60 | -200~260 | 0.08~0.15 | 含颗粒介质（如钻井液） |
| PEEK | 120 | -60~250 | 0.15~0.25 | 高压液压系统（≤70MPa） |
| 铜合金 | 300 | -200~400 | 0.10~0.20 | 超高压阀门（＞100MPa） |
| 聚酰亚胺(PI) | 150 | -269~350 | 0.20~0.30 | 航空航天极端环境 |
| 纳米复合材料 | 180* | -50~300 | 0.05~0.10* | 核反应堆一回路（抗辐照） |
*注：石墨烯增强PEEK（15%填充），强度提升50%，摩擦系数降低60%
固体润滑层：
MoS₂溅射涂层（2~5μm）：摩擦系数降至0.03，用于无油环境
DLC类金刚石镀层：硬度HV 3000，耐颗粒冲蚀寿命提升10倍
抗粘接处理：
纳米氧化硅改性（接触角＞150°），防止橡胶粘附背托环
| 类型 | 结构图示 | 承压方向 | 抗挤出能力 | 适用工况 |
|---|---|---|---|---|
| 直壁型 | ▮矩形截面 | 单向压力 | 中等（≤40MPa） | 静态O型圈密封 |
| 斜面型 | ▷梯形斜面 | 双向压力 | 高（≤100MPa） | 液压缸往复密封 |
| 阶梯型 | ▣多级凸台 | 多向压力 | 极高（＞150MPa） | 超高压阀门 |
| 分瓣式 | ◫剖分结构 | 安装受限空间 | 中高（≤80MPa） | 大型法兰免拆卸维修 |
挑战：70MPa连续压力，0.1mm间隙，含硬质颗粒污染
方案：
背托环：石墨烯-PEEK复合材料（抗压180MPa）
主密封：U型聚氨酯密封+斜面背托环
效果：寿命从500小时延长至5000小时
挑战：100MPa/200℃超临界态，CO₂分子渗透性强
方案：
阶梯型铜合金背托环（表面MoS₂涂层）
主密封：金属C形环
数据：泄漏率＜1×10⁻⁶ mbar·L/s
挑战：液氧(-183℃)/液氢(-253℃)，振动载荷20g
方案：
分瓣式聚酰亚胺背托环（CTE匹配金属）
主密封：充氦金属O形圈
验证：通过NASA-STD-5012低温循环测试
| 步骤 | 技术要点 | 工具/方法 |
|---|---|---|
| 间隙测量 | 检测密封腔体三维尺寸公差 | 气动量仪（精度±0.001mm） |
| 表面处理 | 背托环安装面Ra≤0.4μm | 金刚石砂轮抛光+电解钝化 |
| 热装配 | 液氮冷却背托环(-196℃)后压入 | 温差法过盈配合（过盈量0.02mm） |
| 应力检测 | 贴片应变计监测装配应力 | 无线应变采集系统（如HBM DAQ） |
| 失效现象 | 根本原因 | 解决方案 |
|---|---|---|
| 背托环碎裂 | 材料韧性不足或冲击载荷 | 改用PI/PEEK复合材料 |
| 主密封件切边 | 背托环边缘未倒角（R＜0.1mm） | 增加R0.3mm圆角+抛光 |
| 异常磨损 | 摩擦热积累导致热膨胀卡死 | 增设散热槽+纳米润滑涂层 |
功能集成背托环
嵌入式传感器：压电薄膜实时监测接触压力（如TE Connectivity MS系列）
自调节结构：形状记忆合金（SMA）环随温度自适应补偿间隙
增材制造突破
拓扑优化设计：3D打印点阵结构背托环（减重40%，刚度不变）
梯度材料打印：接触区高硬度（陶瓷）/支撑区高韧性（聚合物）
绿色循环技术
生物基聚合物：蓖麻油衍生PEEK（科思创 APEC® 系列）
化学解聚回收：超临界CO₂分解PEEK背托环，单体回收率＞95%
背托环密封件的价值在于其力学重构能力——将脆弱的聚合物密封转化为可承受数百兆帕压力的刚性堡垒。从斜面结构的应力导向到纳米复合材料的强度跃升，每一次创新都在拓展密封技术的边界：
在万米深海：钛合金背托环守护科考潜艇的液压密封
在聚变堆芯：碳化硅背托环抵御14MeV中子辐照
在火星着陆器：PI背托环在-130℃维持氦密封
未来，随着多物理场仿真精准预测挤出风险、智能材料实现损伤自愈，背托环将从被动防护升级为主动安全系统，成为高端装备不可或缺的“力学卫士”。而对工程师而言，掌握“间隙控制×材料选型×几何优化”三位一体的设计法则，便是驾驭高压密封的终极密钥。
