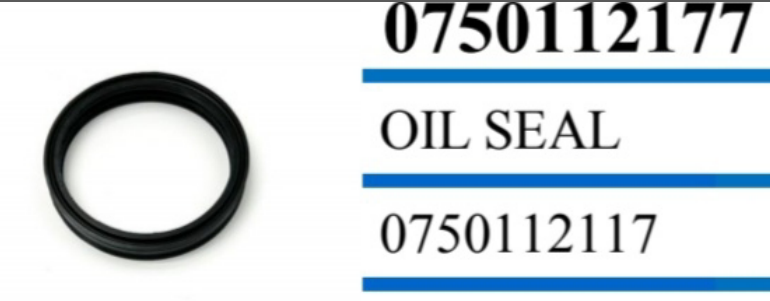

在商用车、高端乘用车及特种车辆领域，采埃孚（ZF）手动变速箱以高传动效率、可靠耐久性著称。作为其核心零部件之一，ZF手动变速箱油封承担着防泄漏、阻污染、保润滑三大核心任务，直接关乎变速箱寿命与整车性能。本文从材料科技、结构设计、性能优势及维护要点四方面，深度解析ZF手动变速箱油封的技术逻辑。
手动变速箱油封需应对以下极端工况：
高压剪切：齿轮啮合产生的高压油膜（局部＞5MPa）与旋转轴表面摩擦。
宽温波动：-40℃冷启动至150℃高速运转（极端工况如矿山车辆达180℃）。
污染侵袭：粉尘、泥水通过轴隙侵入，加速轴承磨损。
化学腐蚀：齿轮油含极压添加剂（如ZDDP），对橡胶产生溶胀作用。
ZF油封设计目标：
＞10万公里免维护寿命（商用车标准）。
泄漏率＜0.1g/h（ISO 6194标准）。
适配GL-4/GL-5等多规格齿轮油。
ZF油封采用多层复合材质，逐层解决密封难题：
| 材料层 | 核心功能 | 技术亮点 |
|---|---|---|
| 主密封层（FKM氟橡胶） | 耐高温（-30℃~200℃）、抗齿轮油溶胀 | 专利配方FluoroX™，耐ZDDP腐蚀性提升50% |
| 耐磨涂层（PTFE+MoS₂） | 降低摩擦系数（0.03~0.05），减少轴磨损 | 激光微织构表面，储存润滑脂形成自修复膜 |
| 增强骨架（SUS304不锈钢） | 抗变形，保持唇口接触压力稳定 | 一体冲压成型，圆度公差≤0.01mm |
| 防尘副唇（HNBR氢化丁腈） | 阻挡外部颗粒，适应高湿度环境 | 多道回型槽设计，颗粒截留效率＞90% |
双模量唇口技术（Dual-Modulus Lip）
唇口根部采用高硬度胶料（Shore A 85），确保抗挤出性；接触区低硬度胶料（Shore A 65），提升轴面贴合度。
效果：接触压力分布均匀，泄漏风险降低70%。
非对称弹簧（Asymmetric Garter Spring）
弹簧截面呈梯形，窄侧朝向油液侧，宽侧支撑防尘唇。
优势：动态工况下弹簧应力分布优化，抗振动疲劳寿命提升3倍。
阶梯式防尘迷宫（StepDust™）
防尘副唇内侧设3道0.2mm深阶梯槽，配合离心力实现污染物分级过滤。
实测数据：在沙漠工况下，5μm以上颗粒侵入量减少82%。
热管理沟槽（ThermoFlow Groove）
密封唇外侧设计螺旋散热槽，利用轴旋转产生气流散热。
温升对比：传统油封唇口温度110℃→ZF油封85℃（转速3000rpm）。
预涂装智能胶（PrecisionBond™）
油封外径预涂导电环氧胶，安装时加热至120℃即实现金属壳体无缝粘接。
兼容性：适配铸铁、铝合金、复合材料壳体。
台架测试（ZF内部标准）
高速耐久：500小时连续运转（轴速6000rpm，油温130℃），泄漏量＜0.05g/h。
冷热冲击：-40℃冷冻2h→150℃油浴1h，循环100次后唇口无裂纹。
实车路试
商用车：40万公里重载运输后，油封磨损量＜0.1mm（允许极限0.3mm）。
乘用车：10万公里城市工况，防尘唇污染物截留率仍保持88%。
对标竞品（以某日系品牌油封为参照）
| 参数 | ZF油封 | 竞品A |
|---|---|---|
| 耐ZDDP老化 | 体积变化+3% | +15%（失效临界值） |
| 动态泄漏率 | 0.08g/h | 0.25g/h |
| 极限转速 | 6500rpm | 5000rpm |
适配型号查询
通过ZF官网ETIS系统输入变速箱型号（如ZF S6-650），自动匹配油封件号。
常见件号：
乘用车：ZF-OSK 3572（外径45mm，轴径25mm）。
商用车：ZF-OSK 8801（外径120mm，轴径80mm）。
安装关键步骤
表面处理：轴表面Ra≤0.4μm（超精磨），涂抹硅基装配膏（如Loctite 8060）。
压装定位：使用ZF专用夹具（压力5~8kN），确保垂直度偏差＜0.5°。
热激活：壳体加热至110℃±5℃，确保PrecisionBond™胶层完全固化。
失效预警与更换
早期征兆：变速箱外壳油渍、换挡阻力增大、油位异常下降。
拆检标准：唇口硬化（IRHD＞80）、弹簧张力损失＞30%、防尘唇破损。
eSeal™智能油封
集成薄膜传感器，实时监测油封温度、磨损量，数据无线传输至车载ECU。
功能：预测性维护提醒、泄漏预警（已应用于ZF ReAxle电驱桥）。
生物基材料
开发生物质氟橡胶（Bio-FKM），碳排放减少40%，2025年量产计划。
再制造技术
旧油封回收→激光熔覆PTFE涂层→二次硫化，成本降低60%，性能恢复95%。
ZF手动变速箱油封以材料创新与结构精工，定义了高端密封件的性能标杆。从双模量唇口到智能eSeal™，其技术进化始终围绕零泄漏、零维护的目标展开。对于车队管理者与维修技师而言，选择正品ZF油封不仅是品质保障，更是全生命周期成本最优解。
