骨架油封的常规安装方法

广东德龙密封科技有限公司 2023-12-28

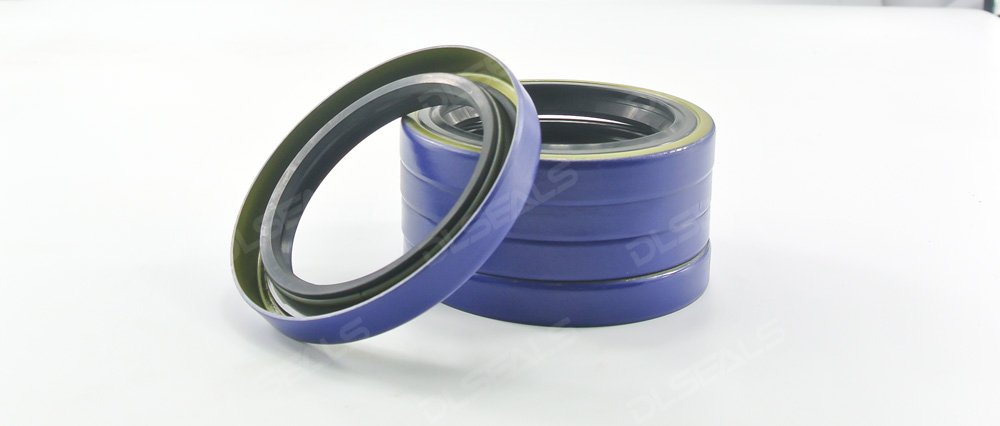

铁壳油封

外壳孔内油封的安装方法对外壳孔的表面粗糙度和表面质量至关重要。装配时,检查内壁是否有碎渣、划痕、灰尘锻造砂粒等。并使用专用工具将骨架密封顺利地推入外壳座椅孔。

安装在轴上的油封内径一般低于轴径,形成一定的过盈量,在组装油封时容易造成嘴唇损伤。为了避免油封嘴唇的损坏,通常使用锥形轴肩或锥形工具进行安装。当轴上有螺纹、管沟、花键时,锥形轴肩安装无效,需要使用专用安装工具保护油封嘴唇,即在螺纹、管沟、花键处设置保护套,防止油封嘴唇受到轴上尖角、螺纹、管沟、花键的损坏。轴上油封的安装如图所示。

骨架密封的安装过程及注意事项:

◆ 从油封安装时,必须保持清洁。安装前不要过早撕下包装袋,以免杂物粘在油封表面并带入工作。

◆ 安装前,应做好加工检查程序,油封各部位的规格是否与轴、腔的规格一致。轴和内腔的端面应光滑,倒角不应损坏和毛刺,安装位置应清理干净。轴和座孔应加工15度~30度安装倒角,特别是内到角,不能有坡度,建议安装位置选择弧形倒角。轴进入部分不得有毛刺、沙子、铁屑等杂物,避免油封嘴唇意外损坏,腔体规格应适合油封的外径和宽度。

◆ 检查油封唇是否损坏、变形、扭簧是否脱落、生锈,避免油封运输过程中受外力挤压和碰撞影响而损坏其圆度。

◆ 如果油封有回油线,首先要确定油封的安装方向与旋转之间的关系。

◆ 装配时,应在油封唇之间适当擦拭加入二硫化钼锂润滑脂等清洁脂,避免轴瞬间启动时对嘴唇造成干摩擦,影响嘴唇过盈。油封嘴唇接触部分表面,不加工螺纹痕迹。装配时,在油封外侧涂上密封剂,用硬纸包裹轴上的健康槽或阶梯位置,防止划伤或卷起油封嘴唇,或用导向过多的常用工具将油封向内转动压入。千万不要硬砸硬冲,以免油封框架变形后挤出扭簧而失效。如果嘴唇翻边,弹簧脱落,油封倾斜,必须拆下重新装入。

◆ 正确使用专用安装工具,保护嘴唇不受损坏。即使是轻微的划痕也是不允许的,否则很容易造成油封泄漏。建议使用油压设备和套筒工具安装,压力不要太大,速度要均匀,速度要慢。

◆ 油封装入外壳时,应以均匀的压力进行。压入时,油封不能倾斜压入内孔,否则会造成油封外园变形。

◆ 装配时要注意安装方向。当需要内部密封时,配有自紧弹簧的一侧面向壳体内部,防尘唇向外。
